দক্ষিণ আমেরিকার ট্রান্সফরমার নির্মাতাদের জন্য শীর্ষ পছন্দ

৭০০০×৪৫০০×৪৫০০

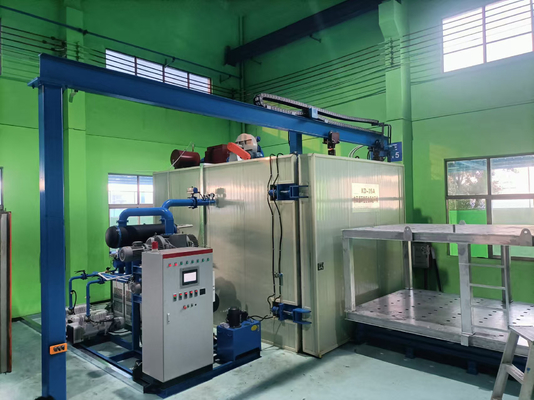

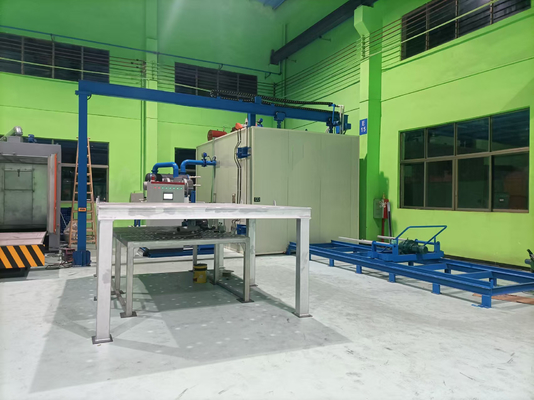

গরম বাতাসের সঞ্চালন পরিবর্তনশীল চাপ ভ্যাকুয়াম। শুকানোর সরঞ্জাম

প্রযুক্তিগত প্রস্তাব এবং দরপত্র

ভেরিয়েবল চাপ ভ্যাকুয়াম শুকানোর সরঞ্জাম জার্মান বিশেষজ্ঞ J অনুযায়ী আমাদের কোম্পানি দ্বারা নির্মিত হয়।MOLL) ভ্যাকুয়াম শুকানোর সরঞ্জাম নকশা এবং উত্পাদন আমাদের অভিজ্ঞতা উপর ভিত্তি করে উন্নত হয়এই সরঞ্জামটি মূলত তেল নিমজ্জিত ট্রান্সফরমার, ট্রান্সফরমার এবং ক্যাপাসিটারগুলির দেহ শুকানোর জন্য ব্যবহৃত হয়, যা প্রচলিত ভ্যাকুয়াম শুকানোর তুলনায় শুকানোর সময় 40 ~ 50% হ্রাস করতে পারে।এটি নির্ভরযোগ্য কর্মক্ষমতা সঙ্গে একটি প্রক্রিয়া সরঞ্জাম, উচ্চ দক্ষতা এবং শক্তি সঞ্চয়।

কোম্পানির প্রয়োজনীয়তা অনুযায়ী এবং আমাদের কোম্পানির পরিবর্তনশীল চাপ শুকানোর সরঞ্জামগুলির নকশা নির্দিষ্টকরণের সাথে মিলিয়ে,নিম্নলিখিত প্রযুক্তিগত প্রস্তাবটি এখানে তৈরি করা হয়েছেঃ:

• সরঞ্জামের প্রধান উদ্দেশ্য

সরঞ্জামটি 110KV বা তার নিচে ভোল্টেজ স্তরের ট্রান্সফরমার বা অন্যান্য বৈদ্যুতিক পণ্যগুলির শুকানোর চিকিত্সার জন্য ব্যবহৃত হয়।পার্ট বি পণ্য চিকিত্সার জন্য প্রক্রিয়া প্রয়োজনীয়তা এবং গুণমানের প্রয়োজনীয়তা নিশ্চিত করবে, এবং তিনটি ভোল্টেজ স্তরের জন্য প্রসেস ট্রিটমেন্ট স্কিম এবং প্রাসঙ্গিক নিয়ন্ত্রণ পদ্ধতি প্রদান করে, যথা 110KV, 33KV এবং 11KV।

• সরঞ্জামের প্রধান প্রযুক্তিগত বৈশিষ্ট্য

এই সরঞ্জামগুলির নিম্নলিখিত প্রযুক্তিগত বৈশিষ্ট্য রয়েছেঃ

1এটিতে একটি যুক্তিসঙ্গত ভ্যাকুয়াম সিস্টেম ডিজাইন রয়েছে, এবং শুকানোর সময় ভ্যাকুয়াম পাম্পে জল দূষণ কার্যকরভাবে এড়াতে কনডেনসেন্ট থেকে যথেষ্ট পরিমাণে কনডেনসেট ছাড়ানো হয়।

2. রোটারি ভেনা ভ্যাকুয়াম পাম্প পরিবেশ বান্ধব ভ্যাকুয়াম পাম্প গ্রহণ করে, এবং ধোঁয়াহীন চিকিত্সা সরাসরি অভ্যন্তরীণ নির্গত করা যেতে পারে।

3গরম করার সময়, শরীরের বিভিন্ন তাপমাত্রা অনুযায়ী, ভ্যাকুয়াম ট্যাঙ্কে চাপটি স্বয়ংক্রিয় চাপ পরিবর্তনের মাধ্যমে নির্দিষ্ট মান পর্যন্ত পর্যায়ক্রমে হ্রাস করা হয়,শরীরের বিচ্ছিন্নতা মধ্যে জল বাষ্পীকরণের জন্য সবচেয়ে উপযুক্ত শর্ত তৈরি, যাতে শুকানোর প্রক্রিয়াতে পানি বাষ্পীভবনের প্রক্রিয়াটি যুক্তিসঙ্গত অবস্থায় থাকে।

4. সরঞ্জামটি ভেরিয়েবল চাপ শুকানোর প্রক্রিয়া সামঞ্জস্যের মাধ্যমে শুকানোর প্রক্রিয়াতে আয়রন কোরটির মরিচা সমস্যা কার্যকরভাবে সমাধান করতে পারে।

5সরঞ্জামগুলির অটোমেশন স্তর এবং পণ্যগুলির প্রক্রিয়াকরণ প্রযুক্তির স্তর দেশীয় উন্নত স্তরে পৌঁছতে পারে,এবং প্রক্রিয়াজাত পণ্যের গুণমান শিল্পের উচ্চতর পণ্যের স্তরে পৌঁছাতে পারে.

6এই যন্ত্রপাতি উৎপাদন ও ব্যবহারের নিরাপত্তা নিশ্চিত করতে পারে।

三,সরঞ্জামের প্রধান উপাদান

1.1. একটি ভ্যাকুয়াম শুকানোর ট্যাংক;

1.2. এক সেট গরম বাতাস সঞ্চালন সিস্টেম;

1.3. দরজা খোলার যন্ত্র এবং দরজার ফ্রেম এক সেট;

1.4. ভ্যাকুয়াম সিস্টেমের এক সেট;

1.5. নিম্ন তাপমাত্রার কনডেনসেশন সিস্টেমের একটি সেট;

1.6. গরম করার এক সেট;

1.7. এক সেট বায়ুসংক্রান্ত পাইপ সিস্টেম;

1.8. এক সেট শীতল জল সিস্টেম;

1.9হাইড্রোলিক সিস্টেমের একটি সেট;

1.10এক সেট নিয়ন্ত্রণ এবং পরিমাপ ব্যবস্থা...

2,সাইটের প্রয়োজনীয়তা (পার্ট এ দ্বারা সরবরাহ করা) এবং সহযোগিতার পক্ষকে নিম্নলিখিতগুলি সরবরাহ করতে হবেঃ

নামমাত্র শক্তিঃ 215kW, 380V, 50Hz, তিন-ফেজ, পার্টি বি এর বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের সাথে সংযুক্ত পাওয়ার সাপ্লাই

শীতল জলঃ চাপ> 0.1MPa, সার্কুলার ওয়াটার ট্যাংক> 8m3

যন্ত্রপাতির তলক্ষেত্রঃ ৮৫০০ × ৮৮০০ মিমি (প্রস্থ × গভীরতা, ট্রলিবাসের অবস্থান ব্যতীত), গর্তঃ ৮৮০০ × ৮৫০০ × ৪২৮ মিমি (দৈর্ঘ্য × প্রস্থ × গভীরতা,দল বি দ্বারা প্রদত্ত ভিত্তি অঙ্কনগুলির ভিত্তিতে নিশ্চিত করা সরঞ্জাম)

সংকুচিত বায়ুঃ 0.4-0.6Mpa, খরচ 0.2 m3/min

3,প্রতিটি সিস্টেমের গঠন, কাঠামোগত প্রয়োজনীয়তা এবং প্রযুক্তিগত পরামিতি

3.1,ভ্যাকুয়াম শুকানোর ট্যাংক:

3.1.1 শুকানোর ট্যাঙ্কের ভিতরে কার্যকরী মাত্রাঃ ৭০০০ × ৪৫০০ × ৪৫০০ মিমি (দৈর্ঘ্য × প্রস্থ × উচ্চতা, ট্রান্সফরমারের আকার ট্রলি পৃষ্ঠের উপরে লোড করা যেতে পারে) ।

শুকানোর ট্যাংকের অভ্যন্তরীণ মাত্রাঃ ৭১৫০ × ৪৯০০ × ৫১৫০ মিমি (দৈর্ঘ্য × প্রস্থ × উচ্চতা)

শুকানোর ট্যাংকের মাপঃ ৮০৩৫ × ৫৭৪০ × ৫৭৩০ মিমি (দৈর্ঘ্য × প্রস্থ × উচ্চতা)

শুকানোর ট্যাঙ্কের ভিতরে কার্যকর উচ্চতা ট্যাঙ্কের ভিতরে লোড বহনকারী ফ্ল্যাট কার থেকে ট্যাঙ্কের উপরের এবং অভ্যন্তরীণ প্রাচীরের উচ্চতা বোঝায়। এটি অনুভূমিক,এবং ট্যাংক দরজা বৈদ্যুতিকভাবে সরানো হয় এবং বৈদ্যুতিকভাবে খোলা হয় (একক দরজা হাইড্রোলিক লকিং সঙ্গে). ট্যাংক দরজা একটি 4500 × 4500mm পৃষ্ঠ থেকে খোলা হয়

3.1.2. ঠান্ডা অবস্থায় সর্বোচ্চ ভ্যাকুয়াম ডিগ্রি ≤ 50Pa এবং ঠান্ডা অবস্থায় ভ্যাকুয়াম ট্যাঙ্ককে 100Pa পর্যন্ত পাম্প করার সময় ≤ 60 মিনিট।খালি লোড ঠান্ডা অবস্থায় ফুটো হার ≤ 200Pa · L/S (50Pa-720Pa পরিসীমা মধ্যে পরিমাপ).

3.1.3ট্যাংকটি চারপাশে একটি তাপ স্থানান্তর তেল স্রাব পাইপ দ্বারা গরম করা হয়।

3.1.4ট্যাংকের বাইরের অংশটি পাথরের উল দিয়ে বিচ্ছিন্ন এবং রঙিন ইস্পাত প্লেট দিয়ে বর্মযুক্ত।বাইরের পৃষ্ঠের সর্বাধিক তাপমাত্রা পরিবেষ্টিত তাপমাত্রার চেয়ে ২৫ ডিগ্রি সেলসিয়াস বেশি হতে পারে না (জাতীয় মান অনুযায়ী) ।.

3.1.5ট্যাঙ্ক ফ্ল্যাঞ্জের সিলিং রিংটি একটি উচ্চ তাপমাত্রা প্রতিরোধী এবং দীর্ঘ জীবনকালের আকৃতির সিলিং রিং, যার কার্যকর পরিষেবা জীবন 2 বছরেরও বেশি।ট্যাংক সিলিং ফ্ল্যাঞ্জ দীর্ঘমেয়াদী ব্যবহারের পরে বিকৃত হবে না.

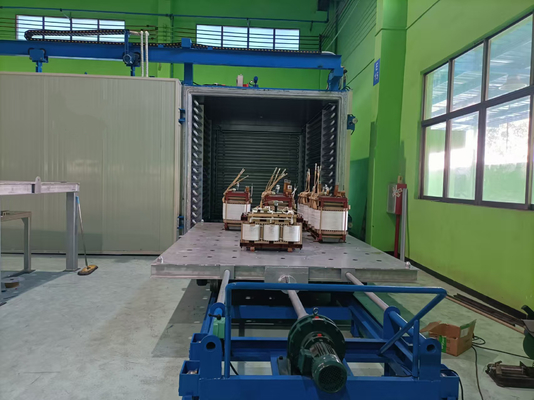

3.1.6 6.8 × 4.3 মিটার, উচ্চতা ≤ 0.35 মিটার এবং 50 টন ভার বহন ক্ষমতা সহ একটি ট্রলি সরবরাহ করুন। ট্রলিটি বড় ট্রান্সফরমার বহন করতে পারে (50 টন ওজনের,তিনটি সমর্থন সহ) এবং ভ্যাকুয়াম ট্যাঙ্কের ভিতরে উচ্চ তাপমাত্রা সহ্য করেট্যাঙ্কের সহজ প্রবেশ ও প্রস্থান করার জন্য ট্রলি একটি বৈদ্যুতিক ট্র্যাকশন হেড গ্রহণ করে।

3.২ গরম বাতাসের সঞ্চালন ব্যবস্থা (হিটার সহ)

3.2.1অভ্যন্তরীণ সার্কুলেশন ফ্যানঃ 1 ইউনিট, গতিঃ 12000 মি 3 / ঘন্টা

3.2.2. নির্গমন ফ্যানের গতিঃ 800 মি 3 / ঘন্টা

3.2.3. গরম বায়ু প্রচলন ভ্যাকুয়াম ট্যাঙ্কের উপরের অংশে স্থাপন করা হয়, যার মধ্যে 1 অভ্যন্তরীণ প্রচলন ফ্যান, 1 নিষ্কাশন ফ্যান, বায়ুসংক্রান্ত ভালভ, হিটার ইত্যাদি রয়েছেঅভ্যন্তরীণ পরিবাহী বায়ু ভ্যানের গরম বায়ু প্রচলন ফাংশন

3.2.4. হিটারটি সার্কুলেটিং ফ্যান এবং বায়ুসংক্রান্ত ভালভের মধ্যে 27KW।

3.2.5 বায়ু নল ট্যাঙ্কের অভ্যন্তরীণ প্রাচীর এবং ইস্পাত প্লেটের মধ্যে ফাঁককে বোঝায়। গরম করার নলটি বায়ু নলের ভিতরে অবস্থিত।

3.2.6. অভ্যন্তরীণ সঞ্চালন ফ্যানটি তাপ প্রতিরোধী এবং একটি মোটর দিয়ে সজ্জিত। বায়ু চাপ এবং গতি যথাক্রমে 250Pa এবং 2000m 3 / h।

3.2.7 বায়ুসংক্রান্ত প্রজাপতি ভালভ ভ্যাকুয়াম ভালভ হিসেবে ব্যবহৃত হয়।

3.2.8 ইনট্যাক্ট ফ্যানের নলায় একটি ফিল্টার আছে।

3.2.9. বহিরাগত নিষ্কাশন অন্তর্নির্মিত বায়ুচলাচল শীতল জল দ্বারা শীতল করা হয়

3.3,দরজা খোলার যন্ত্রপাতি এবং পোর্টাল ফ্রেম

3.3.1ট্যাংক দরজা বৈদ্যুতিকভাবে পাশ থেকে সরানো হয় দরজা খুলতে, জলবাহীভাবে লক, এবং প্রতিটি কর্মের জায়গায় হয়.

3.3.2এটিতে ট্যাঙ্ক ডোর ট্রাভার্স গ্যারেন্ট্রি, ড্রাইভ রিডাক্টর এবং ট্রান্সমিশন মেকানিজম রয়েছে।

3.4,ভ্যাকুয়াম সিস্টেম

3.4.1"ভ্যাকুয়াম সিস্টেমটি SV-300B+ SV-300B+ SV-300B+ SV-300B চার সেট লেইবোল্ড পাম্প ভ্যাকুয়াম পাম্প) / AFK-MB2400/ AFK-MB4600 (মোট ছয়টি ভ্যাকুয়াম পাম্প) হিসাবে কনফিগার করা হয়েছে,সিস্টেমের সর্বাধিক পাম্পিং গতি 1200L/Sভ্যাকুয়াম সিস্টেম (পাম্প এবং ভালভ সহ) স্বয়ংক্রিয়ভাবে ক্রমানুসারে কাজ করে।

3.4.2"ভ্যাকুয়াম সিস্টেমের প্রধান ভালভ উচ্চ নির্ভরযোগ্যতা এবং উচ্চ বিশ্বস্ততা বায়ুসংক্রান্ত প্রধান ভালভ হতে হবে এবং সিস্টেম এছাড়াও বায়ুসংক্রান্ত ভালভ, ইলেক্ট্রোম্যাগনেটিক ভেন্ট ভালভ দিয়ে সজ্জিত করা উচিত,চাপ সংবেদক, ভ্যাকুয়াম পাইপলাইন এবং বিভিন্ন আনুষাঙ্গিক।

3.4.3ট্যাংক থেকে বের করা গ্যাসকে ঠান্ডা করা হবে এবং কনডেন্সার দ্বারা জল ছাড়ানো হবে।

3.4.4সিস্টেম কনফিগারেশন এবং ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

3.5,নিম্ন তাপমাত্রা ঘনীভবন ব্যবস্থা

3.5.১ ভ্যাকুয়াম ট্যাংক থেকে বের করা গ্যাস পানিকে ঘনীভূত করতে একটি অনুভূমিক কনডেনসার ব্যবহার করা হয় এবং ভ্যাকুয়ামকে ক্ষতিগ্রস্ত না করে এটি ম্যানুয়াল ড্রেনের কাজ করে।

3.5.২ উত্তপ্ত তাপ স্থানান্তর পারফরম্যান্সের সাথে স্টেইনলেস স্টিলের টিউবগুলি কনডেন্সার কনডেন্সার টিউব হিসাবে ব্যবহার করা হবে।

3.5.3 সিস্টেমটি একটি নিম্ন তাপমাত্রা জল chiller দিয়ে সজ্জিত করা হয় যাতে 10 °C নিম্ন তাপমাত্রা জল সরবরাহ করতে কনডেনসার একটি ভাল condensing প্রভাব নিশ্চিত করতে।

3.6,গরম করার সিস্টেমের দুটি সেট

3.6.1. এই সরঞ্জাম গরম করার জন্য বৈদ্যুতিক গরম করার পদ্ধতি গ্রহণ করে, 72KW হিটার দুটি সেট সঙ্গে। তাপীয় তেল একটি সার্কুলার গরম মাধ্যম হিসাবে ব্যবহৃত হয়। মোট গরম ক্ষমতা 144kw হয়,এবং তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ≤± 3 °C.

3.6.2এই সিস্টেমটিতে একটি বৈদ্যুতিক গরম কেন্দ্র, উচ্চ তাপমাত্রার পাইপলাইন পাম্প, ফিল্টার, উচ্চ তাপমাত্রার ভালভ, চাপ পরিমাপকারী, তাপমাত্রা সেন্সর, পাইপলাইন এবং আনুষাঙ্গিক রয়েছে।সরঞ্জাম পরিসীমা মধ্যে সমস্ত গরম পাইপলাইন SUS430 ঠান্ডা প্লেট সঙ্গে armoured হয়, রঙিন, এবং রক উল পাইপ দিয়ে বিচ্ছিন্ন।

3.7,নিউম্যাটিক পাইপলাইন সিস্টেম

3.7.১ যন্ত্রপাতির আওতাভুক্ত বায়ুবাহিত ভালভের জন্য বায়ু সরবরাহ নিশ্চিত করা।

3.7.২ এই সিস্টেমে রয়েছে ০.২ মিটার কুপার এয়ার কম্প্রেসার, এয়ার সোর্স ট্রিপলেট, পাইপলাইন, ভ্যালভ ইত্যাদি।

3.7.3 কাজের চাপ ০.৪-০.৬ এমপিএ।

3.8,শীতল জল সিস্টেম

3.8.১ ভ্যাকুয়াম সিস্টেমটি স্বাধীনভাবে চলাচলকারী শীতল জল দ্বারা শীতল করা হয়, যা বায়ু-শীতল চিলার, চাপ গ্যাজেজ, ফিল্টার, ভালভ এবং পাইপলাইন দ্বারা গঠিত।

3.8.২ শীতল জল ব্যবস্থা পৃথকভাবে নিয়ন্ত্রিত হয়। যদি শীতল জল চাপ অপর্যাপ্ত হয়, প্রধান নিয়ন্ত্রণ ব্যবস্থায় এলার্ম দেওয়া হবে।

3.9 হাইড্রোলিক সিস্টেম

3.9.১ এটি ট্যাঙ্কের দরজা লক করতে ব্যবহৃত হয়।

3.9.২ এই সিস্টেমে হাইড্রোলিক স্টেশন, হাইড্রোলিক সিলিন্ডার, পাইপলাইন, ভ্যালভ ইত্যাদির ৪টি গ্রুপ রয়েছে।

3.10,পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা (টচ স্ক্রিন)

3.10.1 ইন্টিগ্রেটেড বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট. স্বয়ংক্রিয় কন্ট্রোল এবং ম্যানুয়াল অপারেশন দুই মোড প্রদান করা হয়.

3.10.২ প্রধান নিয়ন্ত্রণ উপাদান হিসাবে, প্রোগ্রামযোগ্য নিয়ামক + টাচ স্ক্রিন পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়া চালাতে পারে এবং নিম্নলিখিত ফাংশন আছেঃ

তাপমাত্রা এবং ভ্যাকুয়াম সনাক্তকরণ, প্রদর্শন এবং সঞ্চয়।

টাচ স্ক্রিনটি প্রক্রিয়া প্রবাহ চার্ট এবং প্রতিটি সরঞ্জাম ইউনিটের অপারেশন অবস্থা নিয়ন্ত্রণ করে এবং প্রদর্শন করে।

শুকানোর প্রক্রিয়া চলাকালীন, চিকিত্সা করা পণ্যগুলির স্পেসিফিকেশন অনুযায়ী প্রক্রিয়া পরামিতিগুলি নির্বাচন করুন এবং প্রয়োজনীয় হিসাবে প্রক্রিয়া পরামিতিগুলি পরিবর্তন করুন।

পাম্প এবং ভালভের মধ্যে interlock এবং interlock।

পর্যাপ্ত বায়ু চাপ এবং পানির চাপের জন্য অ্যালার্ম ডিভাইস বাস্তবায়ন করুন।

স্বয়ংক্রিয়ভাবে শুকানোর প্রক্রিয়া চালান।

স্বয়ংক্রিয়ভাবে শুকানোর শেষ পয়েন্ট বিচার করুন।

3.10.4 মিটসুবিশি প্রোগ্রামযোগ্য নিয়ামক (মিটসুবিশি FX সিরিজ পিএলসি) স্বয়ংক্রিয়ভাবে পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়া নিয়ন্ত্রণ সম্পূর্ণ করতে পারে।

3.10.5 ভ্যাকুয়াম পরিমাপের জন্য ডিজিটাল ভ্যাকুয়াম গেইম ব্যবহার করা হবে।

3.10.6 তাপমাত্রা নিয়ন্ত্রণের জন্য ইউগুয়াং ডিজিটাল ডিসপ্লে তাপমাত্রা নিয়ন্ত্রক দুটি সেট ব্যবহার করা হয় এবং তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ± 3 °C।

3.10.7 তাপমাত্রার প্রধান নিয়ন্ত্রণ উপাদান হিসেবে সলিড স্টেট রিলে গ্রহণ করা হয়।

3.10.৮ অন্যান্য নিয়ন্ত্রণ উপাদানগুলি দেশীয় এবং বিদেশী উচ্চ মানের ব্র্যান্ডের পণ্য হতে হবে।

3.11,অন্যান্য প্রযুক্তিগত প্রয়োজনীয়তা

3.11.1প্রতিটি সিস্টেম এবং পাইপলাইনের বাহ্যিক পৃষ্ঠ বিভিন্ন রঙে চিহ্নিত করা হয়।
