চাপ সুইং শুকানোর তেল নিমজ্জিত বিতরণ ট্রান্সফরমার ভ্যাকুয়াম শুকানোর সরঞ্জাম

ভ্যাকুয়াম শুকানোর সরঞ্জাম

উপস্থাপনা:ভেরিয়েবল ভোল্টেজ ভ্যাকুয়াম শুকানোর সরঞ্জাম বর্তমানে তেল কাগজ নিরোধক শক্তি সরঞ্জাম যেমন 220kV এবং 110kV এবং নীচের ভোল্টেজ সঙ্গে ট্রান্সফরমার শুকানোর জন্য একটি আদর্শ সরঞ্জাম,500kV এবং তার কম ভোল্টেজের ট্রান্সফরমারঐতিহ্যগত গরম বায়ু সঞ্চালন শুকানোর, সাধারণ ভ্যাকুয়াম শুকানোর, এবং নিম্ন ফ্রিকোয়েন্সি শুকানোর সরঞ্জাম সঙ্গে তুলনা করে, এটি প্রায় 1/3 দ্বারা প্রক্রিয়াকরণ সময়, 30% -50% দ্বারা শক্তি খরচ,এবং চিকিত্সা করা আইসোলেশন উপাদানের ন্যূনতম আর্দ্রতা 5ppm পৌঁছতে পারেএর সরঞ্জাম বিনিয়োগ কেবল কেরোজিন বাষ্প ফেজ শুকানোর সরঞ্জামগুলির 25% -45%। এটি বর্তমানে ট্রান্সফরমার নির্মাতাদের জন্য পছন্দসই শুকানোর চিকিত্সা সরঞ্জাম।

কাজের নীতিঃ ভ্যাকুয়ামিং দ্বারা, কোল আইসোলেশন উপাদান অবস্থিত যেখানে পরিবেশে পানির saturation বাষ্প চাপ বৃদ্ধি করা হয়,এটির জন্য সহজ করে তোলে এটি বিচ্ছিন্নতা কাগজ থেকে বাষ্পীভূত করাএই সময়ের মধ্যে, এটি ক্রমাগত গরম করা হয় এবং পানির গ্যাসিফিকেশন শক্তি নিশ্চিত করার জন্য তাপমাত্রা বাড়ানো হয়, যা এটিকে সহজ করে তোলে।

বৈশিষ্ট্যঃসাধারণ গরম এবং শুকানোর শুরু পৃষ্ঠ থেকে এবং ধীরে ধীরে নিরোধক উপাদান অভ্যন্তর দিকে সরানো। দ্রুত পৃষ্ঠ শুকানোর কারণে,বাইরের আইসোলেশন কাগজের ক্যাপিলারি টিউবগুলি সঙ্কুচিত হয়, যা অভ্যন্তরীণ আর্দ্রতা বাষ্পীভূত করা কঠিন করে তোলে এবং শুকানোর সময়কে দীর্ঘায়িত করে।বাষ্পীভূত জলীয় বাষ্প এবং গরম বাতাস ট্যাঙ্কে একসাথে সঞ্চালন করেবায়ুর তুলনায় পানির তাপ ক্ষমতা অনেক বেশি, তাপমাত্রা দ্রুততর এবং জলীয় বাষ্পের বিস্তার শক্তিশালী।যার ফলে আইসোলেশন উপাদানের ভিতরে এবং বাইরে তাপমাত্রার তুলনামূলকভাবে ছোট পার্থক্য হয়এছাড়াও, সাধারণ গরম করার কারণে, শুকানোর সময়কে সংক্ষিপ্ত করার জন্য গরম করার তাপমাত্রা প্রায়শই খুব বেশি থাকে।এটি সহজেই কয়েল পৃষ্ঠের আইসোলেশন কাগজ ভঙ্গুর হয়ে ওঠে কারণপণ্যের মানের সমস্যা সৃষ্টি করেঃ ভেরিয়েবল চাপ শুকানোর সরঞ্জামগুলির তাপমাত্রা 115-120 ডিগ্রি সেলসিয়াসের বেশি নয় এবং লোহার কোর তাপমাত্রা 80 ডিগ্রি সেলসিয়াসে নিয়ন্ত্রিত হয়,তাই শুকনো পণ্যের উপরে সমস্যা থাকতে পারে নাএই সুবিধার কারণে, পরিবর্তনশীল চাপ শুকানোর সরঞ্জামগুলি প্লাস্টিকের অংশ এবং অন্যান্য উচ্চ তাপমাত্রা প্রতিরোধী পণ্য শুকানোর জন্যও ব্যবহার করা যেতে পারে।

চাপ সুইং শুকানোর প্রক্রিয়াঃ

1. প্রিহিটিং স্টেজঃ 2. ভেরিয়েবল চাপ ডিহাইড্রেশন স্টেজঃ 3. চূড়ান্ত শুকানোর স্টেজঃ 4. শেষ পয়েন্ট বিচারঃ

সরঞ্জামের গঠনঃ

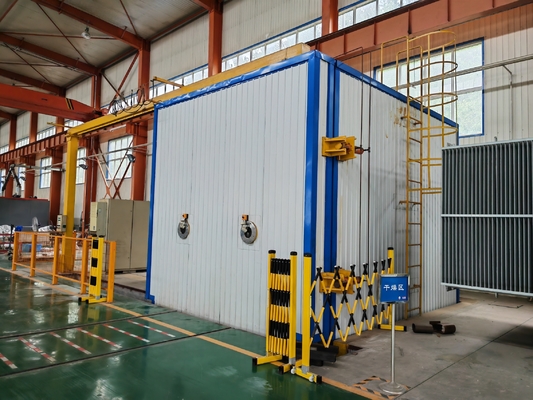

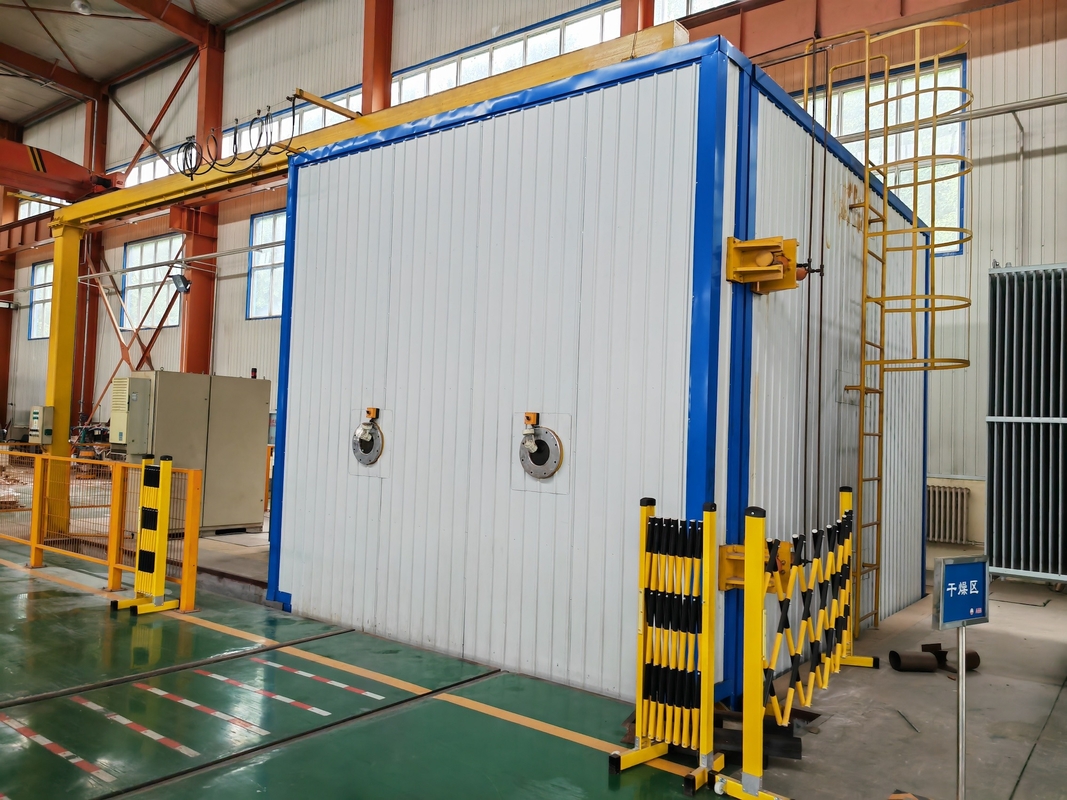

1. ভ্যাকুয়াম শুকানোর ট্যাঙ্ক শরীরঃ ব্যবহারের উপর ভিত্তি করে দুটি ধরণের রয়েছেঃ বৃত্তাকার এবং আয়তক্ষেত্রাকার। বৃত্তাকার সাধারণত দরজা খোলার জন্য ম্যানুয়ালি লক করা হয়,যখন আয়তক্ষেত্রাকার বৈদ্যুতিক এবং জলবাহী দরজা খোলার জন্য লক করা হয়. গরম করার পাইপ ট্যাঙ্কের ভিতরে বিতরণ করা হয়। ট্যাঙ্কে ট্রান্সফরমার প্রবেশ এবং প্রস্থান করার জন্য একটি পরিবহন ট্রলি কনফিগার করুন।ট্যাংক শরীরের জমির নিচে সাধারণ ডুবে যাওয়া সহজ করার জন্যব্যবহারকারীরা তাদের নিজস্ব বায়ু কুশন যানবাহনও কনফিগার করতে পারেন।

2. ট্রলি সিস্টেমঃ দুটি অংশ রয়েছেঃ একটি লোড বহনকারী ট্রলি এবং একটি ড্রাইভিং ডিভাইস। ট্রলিটি কম গতিতে পরিচালিত হয়, উভয় ম্যানুয়াল এবং স্বয়ংক্রিয় মোডের সাথে।স্বয়ংক্রিয় ট্রলি জন্য শক্তি দুই ধরনের আছে: ওয়ার্কশপ ড্রাইভিং এবং বৈদ্যুতিক যানবাহন দিয়ে সজ্জিত।

3. ভ্যাকুয়াম সিস্টেমঃ ব্যবহারের প্রয়োজনীয়তা অনুসারে দুটি বা তিনটি স্তরের ভ্যাকুয়াম কনফিগার করা হয়। পাম্পকে ক্ষতিগ্রস্থ করার জন্য জলীয় বাষ্প রোধ করার জন্য, সিস্টেমটি একটি কনডেন্সার দিয়ে সজ্জিত।

4গরম করার ব্যবস্থাঃ সাধারণত তাপীয় তেল তাপ স্থানান্তর মাধ্যম হিসাবে ব্যবহৃত হয়, একটি বৈদ্যুতিক হিটার দ্বারা গরম করা হয় এবং একটি উচ্চ তাপমাত্রা পাম্প ব্যবহার করে জোরপূর্বক সঞ্চালন করা হয়।তাপ শূন্যতা ট্যাংক মধ্যে নিষ্কাশন পাইপ মাধ্যমে dissipates হয়. সিস্টেমটি একটি তাপমাত্রা নিয়ামক দিয়ে সজ্জিত যা পিআইডি সমন্বয় গ্রহণ করে এবং তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা 1 ডিগ্রি সেলসিয়াসে পৌঁছতে পারে।সিস্টেম এছাড়াও বাষ্প গরম এবং বায়ুসংক্রান্ত পাতলা ফিল্ম নিয়ন্ত্রণ ভালভ দ্বারা নিয়ন্ত্রিত হতে পারে.

5. কনডেনসেশন সিস্টেমঃ মূলত শুকনো বস্তু থেকে বাষ্পীভূত জলকে কনডেনস করতে ব্যবহৃত হয়, ভ্যাকুয়াম পাম্পের কার্যকর অপারেশন রক্ষা করে। সাধারণভাবে ছোট সরঞ্জামগুলি জল দিয়ে শীতল হয়,যখন বড় সরঞ্জাম শিল্প রেফ্রিজারেটর দিয়ে সজ্জিত করা হয়.

6বায়ুসংক্রান্ত সিস্টেমঃ বিভিন্ন ভ্যাকুয়াম এবং উপাদান ভালভ নিয়ন্ত্রণের জন্য ব্যবহৃত কম্প্রেসড এয়ার উত্স, নিয়ন্ত্রণ ভালভ, চাপ সনাক্তকরণ সিস্টেম ইত্যাদির সমন্বয়ে গঠিত।

7. শীতল জল সিস্টেমঃ প্রধানত কিছু ভ্যাকুয়াম পাম্প এবং condensers শীতল করার জন্য ব্যবহৃত। বর্তমানে, আমাদের কোম্পানি ঢালাই সরঞ্জাম যে শীতল জল প্রয়োজন হয় না উন্নত করেছে।

8. হাইড্রোলিক সিস্টেমঃ আয়তক্ষেত্রাকার ট্যাঙ্ক দরজা লক করার জন্য ব্যবহৃত হয় এবং ট্যাঙ্ক দরজা flipping বাস্তবায়ন জন্য ব্যবহৃত হয়। একটি বায়ু কুশন গাড়ির কনফিগার করার সময় ফ্লিপ ব্রিজ খোলার জন্য ব্যবহৃত

9. কন্ট্রোল সিস্টেমঃ পুরো সিস্টেম অপারেশন নিয়ন্ত্রণের জন্য ব্যবহৃত হয়, দুটি নিয়ন্ত্রণ মোড রয়েছেঃ পিএলসি এবং পিএলসি + পিসি, উভয়ই স্বয়ংক্রিয় নিয়ন্ত্রণ মোড। পিএলসি + পিসি নিয়ন্ত্রণ ব্যবহার করা আরও সুবিধাজনক,প্রক্রিয়া পরামিতিগুলি কেবল সহজেই পরিবর্তন করা যায় না, তবে ভবিষ্যতের রেফারেন্সের জন্য রিয়েল-টাইম পরামিতিগুলিও রেকর্ড করা যেতে পারে।পিসি কন্ট্রোল সহ ডিভাইসগুলি বিভিন্ন অপারেশন স্তরের জন্য বিভিন্ন অনুমতিও সেট করতে পারে, কার্যকরভাবে প্রক্রিয়া তথ্য রক্ষা এবং গুণমান এবং নিরাপত্তা দুর্ঘটনা প্রতিরোধ।
