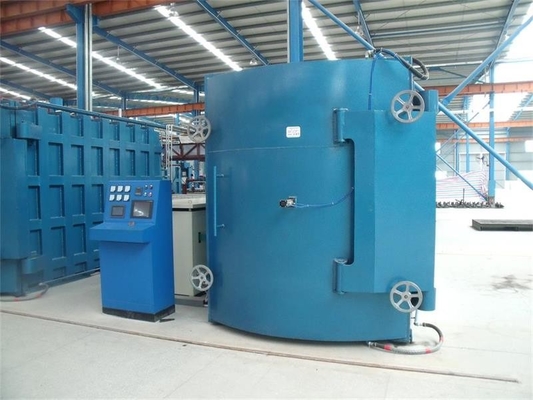

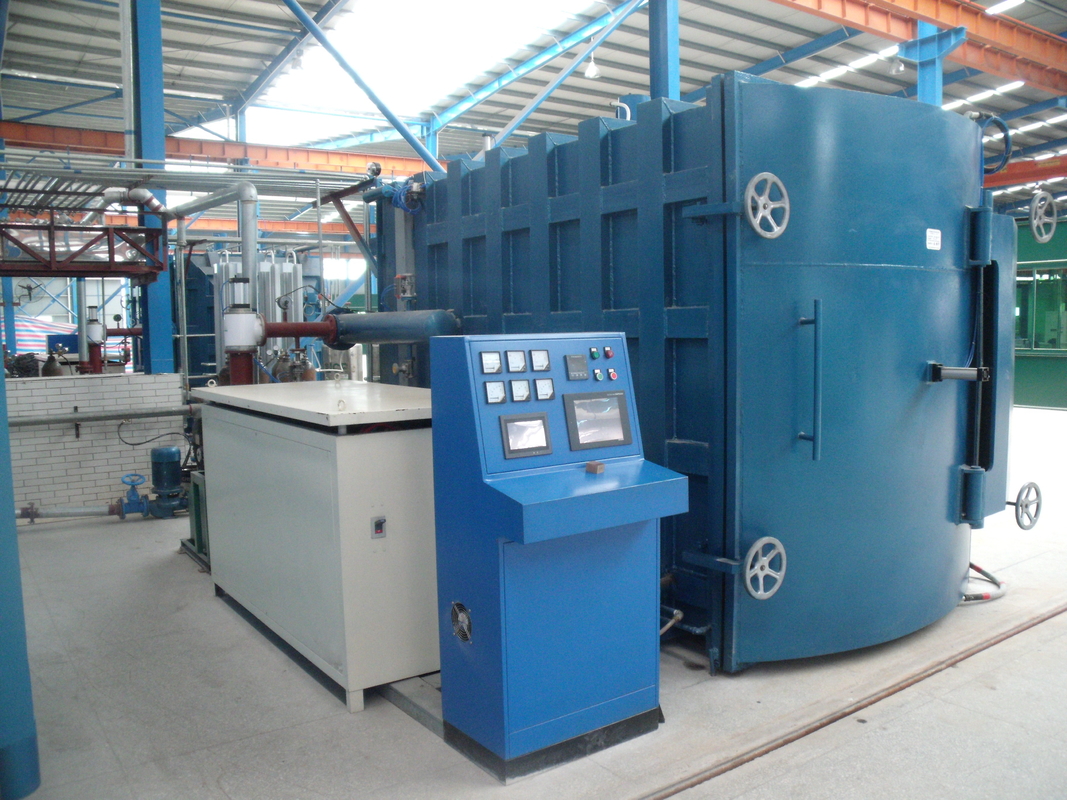

ট্রান্সফরমার সিলিকন স্টিল শীট ভ্যাকুয়াম অ্যানিলিং ফার্নেস

1. প্রযুক্তিগত শর্ত

1.1 প্রযুক্তিগত পরামিতি:

1.1.1 রেটেড কাজের তাপমাত্রা: 850 ℃

সর্বোচ্চ তাপমাত্রা: 900 ℃

1.1.2 কার্যকর গড় তাপমাত্রা অঞ্চলের আকার: 2600 X 1000 X 1200 (h)

1.1.3 রেট করা প্রক্রিয়াকরণ ক্ষমতা: 5T/চুল্লি

1.1.4 রেটেড গরম করার শক্তি: 220kW

1.1.5 চুল্লি তাপমাত্রা অভিন্নতা (স্থির তাপমাত্রায়): ± 5 ℃

1.1.6 ওয়ার্কিং ভ্যাকুয়াম ডিগ্রী: ≤ 10Pa

1.1.7 চূড়ান্ত ভ্যাকুয়াম ডিগ্রি: ≤ 9 × 10-2Pa

1.1.8 কোল্ড স্টেট লিকেজ রেট: ≤ 0.67Pa/h

1.1.9 কুলিং ফ্যানের শক্তি: 22kW

1.1.10 মোট ইনস্টল ক্ষমতা: 210kVA

1.1.11 শীতল জল প্রবাহের হার: 0.5T/h, 0.2MPa

1.1.12 চুল্লির বাইরে পৃষ্ঠের তাপমাত্রা বৃদ্ধি: ≤ 30 ℃

1.1.13 সর্বোচ্চ গরম করার হার: ≥ 28 ℃/মিনিট (সম্পূর্ণ লোডে)

1.1.14 বাহ্যিক মাত্রা (W × L × H): 4200 X 2000 (ফার্নেস কার বাদে) X 2200

1.1.15 সংকুচিত বায়ু: 0.6MPa, 0.02m3/মিনিট

1.1.16 নাইট্রোজেন খরচ: 6m3/চুল্লি

1.2 সরঞ্জাম রচনা:

1.2.1 ভ্যাকুয়াম চেম্বারের এক সেট

1.2.2 ভ্যাকুয়াম সিস্টেমের এক সেট

1.2.3 নিরোধক চেম্বারের এক সেট

1.2.4 হিটিং সিস্টেমের এক সেট

1.2.5 স্বয়ংক্রিয় নাইট্রোজেন চার্জিং সিস্টেমের এক সেট

1.2.6 এয়ার কুলিং সিস্টেমের এক সেট

1.2.7 কুলিং ওয়াটার পাইপ সিস্টেমের এক সেট

1.2.8 নিয়ন্ত্রণ ব্যবস্থার এক সেট

1.2.9 একটি ডিসচার্জ ট্রলি

1.2.10 উপাদান ফ্রেম এক সেট

1.3 প্রতিটি অংশের নির্দিষ্ট রচনা:

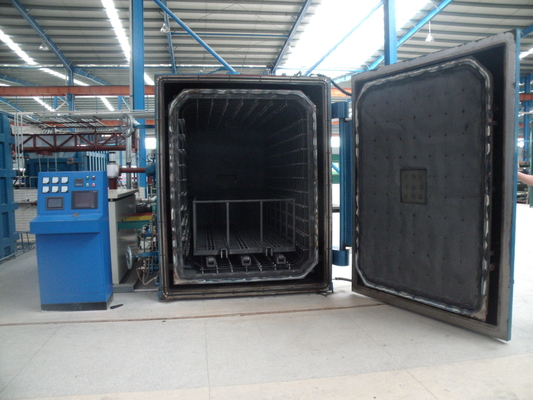

1.3.1 ভ্যাকুয়াম চেম্বার

বর্গাকার অনুভূমিক, জল-ঠান্ডা জ্যাকেট গঠন, কম-কার্বন ইস্পাত দিয়ে তৈরি।ট্যাঙ্কের দরজাটি শেষের দিকে অবস্থিত এবং খোলার জন্য ডান কব্জাটির চারপাশে অক্ষীয়ভাবে ঘোরে।

ট্যাঙ্ক বডি একটি এয়ার-কুলড এবং উত্তপ্ত মিক্সিং ফ্যান সিস্টেম, একটি হিটিং এবং ইনসুলেশন সিস্টেম, সেইসাথে ওয়াটার-কুলড ইলেক্ট্রোড, থার্মোকল ইনলেট হোল, ভ্যাকুয়াম সাকশন পোর্ট, ইনফ্লেশন ভালভ ইন্টারফেস, ভ্যাকুয়াম গেজ এবং ভ্যাকুয়াম গেজ ইনস্টলেশন ইন্টারফেস দিয়ে সজ্জিত। .

ট্যাঙ্কের দরজায় পর্যবেক্ষণ জানালা, কিছু নিরোধক উপাদান এবং হিটার রয়েছে, যা ম্যানুয়ালি খোলা এবং বন্ধ করা যেতে পারে।

1.3.2 ভ্যাকুয়াম সিস্টেম

এতে ZJY-600/ZJY-300/SV300B ভ্যাকুয়াম পাম্প ইউনিট, ভ্যাকুয়াম কুলার, হাই ভ্যাকুয়াম ব্যাফেল ভালভ, ইলেক্ট্রোম্যাগনেটিক ব্যাফেল ভালভ, ম্যানুয়াল ভ্যাকুয়াম বল ভালভ, স্টেইনলেস স্টিল ভ্যাকুয়াম ঢেউতোলা পাইপ এবং অন্যান্য পাইপ ফিটিং রয়েছে৷প্রধান ভালভগুলি বৈদ্যুতিকভাবে চালিত হয়।

ভ্যাকুয়াম কুলারের নিষ্কাশন পোর্টে একটি তাপমাত্রা সেন্সর রয়েছে।N2 তাপ অপসারণ প্রক্রিয়া চলাকালীন তাপমাত্রা খুব বেশি হলে প্রধান নিষ্কাশন ভালভের খোলার এবং বন্ধ করার সামঞ্জস্য করে ভ্যাকুয়াম পাম্পে প্রবেশকারী বায়ুপ্রবাহের তাপমাত্রা কমাতে।

ZJY600 Roots পাম্প এবং ZJY300 Roots পাম্প উভয়ই দেশীয় Shengde ভ্যাকুয়াম পণ্য

SV300B একটি জার্মান লেবোল্ড পণ্য।

1.3.3 নিরোধক চেম্বার এবং হিটার

নিরোধক চেম্বারটি অ্যালুমিনিয়াম সিলিকেট সিরামিক ফাইবার এবং স্টেইনলেস স্টিলের উপাদানগুলির সমন্বয়ে গঠিত।হালকা, ভাল নিরোধক প্রভাব সঙ্গে.

হিটারটি সিরামিক যন্ত্রাংশ এবং Cr20Ni80 নিকেল ক্রোমিয়াম অ্যালয় প্রতিরোধক দ্বারা গঠিত।হিটারটি ওয়ার্কপিসের উপরে, নীচে, বাম, ডান, সামনে এবং পিছনের ছয়টি পৃষ্ঠে সাজানো হয়েছে এবং গরম করার জন্য তিনটি বিভাগে বিভক্ত, স্বাধীন তাপমাত্রা নিয়ন্ত্রণের জন্য তিনটি বিভাগ সহ;তাপমাত্রা অভিন্নতা এবং সরঞ্জাম গরম করার হার নিশ্চিত করতে.

সামনের গরম করার উপাদান এবং নিরোধক উপাদানগুলি চুল্লির দরজায় রয়েছে এবং চুল্লির দরজা খোলার এবং বন্ধ করার ক্রিয়াটির সাথে একসাথে চলে।

অবশিষ্ট গরম এবং নিরোধক উপাদান, যেমন উপরে, নীচে, বাম, ডান এবং পিছনে, ট্যাঙ্কের ভিতরের দেয়ালে ইনস্টল করা হয় এবং স্থির করা হয়।

1.3.5 এয়ার কুলিং সিস্টেম:

এটি ভ্যাকুয়াম ফার্নেসের জন্য একটি নিবেদিত মোটর, একটি তাপ-প্রতিরোধী পাখা, একটি বৈদ্যুতিক ড্যাম্পার, একটি বায়ু নালী এবং একটি জল-ঠান্ডা হিট এক্সচেঞ্জার দ্বারা গঠিত।যখন চুল্লির অভ্যন্তরে তাপমাত্রা 600 ℃ এর কম হয়, তখন প্রয়োজন অনুসারে ফ্যানের মাধ্যমে নাইট্রোজেন সঞ্চালনের মাধ্যমে শীতল করার হার বাড়ানো যেতে পারে।

ঠাণ্ডা হলে, নিরোধক ঘরের বাইরে ফ্যানটি চালু করুন, নিরোধক কক্ষের বায়ু নালীর মাধ্যমে নিরোধক কক্ষ থেকে N2 বের করুন, একটি জল-ঠান্ডা হিট এক্সচেঞ্জার এবং চুল্লির অভ্যন্তরীণ প্রাচীরের মাধ্যমে এটিকে ঠান্ডা করুন এবং তারপরে নিরোধক ঘরে ফিরে আসুন। দ্রুত শীতল করার জন্য;পাখা সামঞ্জস্যযোগ্য শীতল হার অর্জন করতে গতি সামঞ্জস্য করতে পারে।

ওয়াটার-কুলড হিট এক্সচেঞ্জারটি বৃত্তাকার, লাল তামা এবং স্টেইনলেস স্টিলের তৈরি, একটি বড় তাপ বিনিময় ক্ষমতা সহ।

1.3.6 কুলিং ওয়াটার পাইপ সিস্টেম

একটি বৈদ্যুতিক যোগাযোগের চাপ পরিমাপক, বল ভালভ, গেট ভালভ, জলের ট্যাঙ্ক, ধাতব পাইপ এবং পায়ের পাতার মোজাবিশেষ নিয়ে গঠিত, যা ইলেক্ট্রোড, মোটর, ফার্নেস শেল, ফার্নেস ডোর, ভ্যাকুয়াম পাম্প, ওয়াটার-কুলড হিট এক্সচেঞ্জার, কুলারের জন্য শীতল জল সরবরাহের জন্য দায়ী। ইত্যাদি

সমস্ত শীতল জলের চ্যানেলগুলিতে জলের চাপ এবং জল প্রবাহ সনাক্তকরণ, প্রদর্শন এবং অ্যালার্ম রয়েছে।

খাঁড়ি, আউটলেট এবং জলের উৎস সবই বিক্রেতা নিজেই সরবরাহ করেন।

1.3.7 বায়ুসংক্রান্ত সিস্টেম:

এটি একটি এয়ার কম্প্রেসার, একটি বৈদ্যুতিক যোগাযোগের চাপ পরিমাপক, একটি ট্রিপল পিস, একটি ভালভ, একটি সিলিন্ডার এবং একটি নির্দেশমূলক ভালভ নিয়ে গঠিত।ভ্যাকুয়াম ভালভ ইত্যাদিতে পাওয়ার এয়ার সোর্স প্রদান করুন।

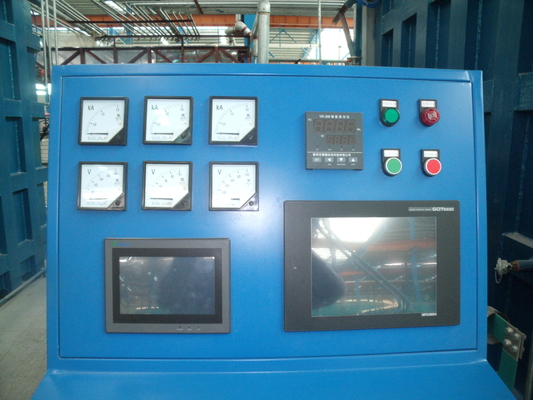

1.3.8 নিয়ন্ত্রণ ব্যবস্থা:

এটি একটি ক্যাবিনেট, ট্রান্সফরমার, ভোল্টেজ নিয়ন্ত্রক, নিয়ন্ত্রণ উপাদান, যন্ত্র, তার এবং তার এবং জল-ঠান্ডা ইলেক্ট্রোড নিয়ে গঠিত।

গরম নিয়ন্ত্রণ একটি PLC এবং একটি ভোল্টেজ নিয়ন্ত্রক গঠিত।তাপমাত্রা ডিজিটাল ডিসপ্লে, স্বয়ংক্রিয়ভাবে একটি প্রি-সেট প্রোগ্রামের মাধ্যমে সম্পূর্ণ অ্যানিলিং প্রক্রিয়াটি উপলব্ধি করে, প্রক্রিয়াটির তাপমাত্রা বক্ররেখা স্বয়ংক্রিয়ভাবে রেকর্ড করে এবং এটি একটি USB ফ্ল্যাশ ড্রাইভে সংরক্ষণ করে।

চুল্লিতে সমানভাবে বিতরণ করা ফার্নেস টেম্পারেচার প্রোবের তিনটি সেট এবং আয়রন কোর টেম্পারেচার প্রোবের তিনটি সেট ফার্নেসে ইনস্টল করা আছে।

একটি ট্রান্সফরমার এবং একটি ভোল্টেজ নিয়ন্ত্রক দ্বারা গঠিত পাওয়ার রেগুলেশন সিস্টেমে ভোল্টেজ ট্রান্সফর্মেশন এবং রেগুলেশন ফাংশন উভয়ই রয়েছে।এটি একটি যোগাযোগহীন ভোল্টেজ নিয়ন্ত্রক ডিভাইস যা যান্ত্রিক সংক্রমণ ছাড়াই এবং মসৃণ এবং ধাপবিহীন নিয়ন্ত্রণের জন্য লোড বহন করতে পারে।এই পাওয়ার রেগুলেশন স্কিমের উচ্চ দক্ষতা, শক্তি সঞ্চয় এবং চৌম্বকীয় ভোল্টেজ নিয়ন্ত্রক থেকে চৌম্বকীয় ফুটো না থাকার কারণে কোন শব্দ নেই।

টাচ স্ক্রিনে স্কিম্যাটিক ডায়াগ্রাম অনুসারে একটি সিমুলেটেড ডিসপ্লে স্ক্রিন ডিজাইন করুন এবং তৈরি করুন।

টাচ স্ক্রিনের কন্ট্রোল ইন্টারফেস ডিজাইনে প্রক্রিয়া সেটিং ফাংশন এবং প্রক্রিয়া প্রদর্শন ফাংশন অন্তর্ভুক্ত রয়েছে।20 টিরও বেশি প্রক্রিয়া কার্ভ প্রিসেট করা যেতে পারে।

টাচ স্ক্রিন হল WEINVIEW-এর একটি 15 ইঞ্চি সম্পূর্ণ রঙের পণ্য, PLC হল জাপানের মিতসুবিশির একটি পণ্য, এবং তাপমাত্রা নিয়ন্ত্রক এবং তাপমাত্রা প্রদর্শন উভয়ই Xiamen Yudian দ্বারা উত্পাদিত।

1.3.9 ফিডিং এবং ডিসচার্জিং ট্রলি:

সর্বাধিক লোড ক্ষমতা 5 টন, এবং এটি বৈদ্যুতিকভাবে চালিত হয় স্বয়ংক্রিয়ভাবে গ্রাউন্ড রেলে হাঁটার জন্য উপাদান খাওয়ানো এবং ডিসচার্জিং অর্জন করতে।গাড়ির গাইড রেল এবং হাঁটার প্রক্রিয়া উভয়ই ঠান্ডা অঞ্চলে কাজ করে এবং গরম অঞ্চলে প্রবেশ করে না;তাপ এবং লোডের কারণে এটি বিকৃত না হয় তা নিশ্চিত করুন।

1.3.10 অন্যান্য নিয়ন্ত্রণের প্রয়োজনীয়তা:

জলের চাপের আন্ডারভোল্টেজ সুরক্ষা (জলের চাপ ছাড়া শুরু করা যায় না; অপারেশন চলাকালীন জলের ঘাটতির জন্য স্বয়ংক্রিয় অ্যালার্ম, এবং 3 মিনিটের মধ্যে স্বয়ংক্রিয়ভাবে গরম করার শক্তি বন্ধ করে) এবং শব্দ এবং হালকা অ্যালার্ম।

কRoots পাম্প স্বয়ংক্রিয়ভাবে একটি বিলম্ব সঙ্গে শুরু হয়.

খ.গরম করার শুরু তার খালি সিস্টেমের সাথে ইন্টারলক করা হয়।

গ.নাইট্রোজেন চার্জিং সিস্টেম স্বয়ংক্রিয়ভাবে ধ্রুবক চাপ বজায় রাখে।

dএয়ার প্রেসার আন্ডারভোল্টেজ এলার্ম।

1.3.11 রেফারেন্স প্রক্রিয়া বক্ররেখা নিম্নরূপ:

ক2 ঘন্টার জন্য ঘরের তাপমাত্রা ~300 ℃

খ.2 ঘন্টার জন্য 300 ℃ নিরোধক

গ.8 ঘন্টার জন্য 300-700 ℃

d3 ঘন্টার জন্য 700~800 ℃

e2 ঘন্টার জন্য 800 ℃ নিরোধক

চশীতল করার হার 800~500 ℃: 20~50 ℃/h;

g500-250 ℃ তাপমাত্রায় চুল্লিতে শীতল করা, 500-250 ℃ এ প্রায় 50 ℃/ঘন্টা এবং 250-50 ℃ এ 2 ঘন্টারও কম সময় সহ;50 ℃ এ এয়ার কুলিং।

যখন অভিন্ন তাপমাত্রা অঞ্চলে ওয়ার্কপিসের ওজন 3 টনের বেশি হয়, তখনও এটি অ্যানিলিং প্রক্রিয়ার প্রয়োজনীয়তা পূরণ করতে পারে।

1.3.13 ফ্রেমের ভিতরে অ্যানিলিং

ফ্রেমের ভিতরে অ্যানিলিং স্টেইনলেস এবং তাপ-প্রতিরোধী ইস্পাত দিয়ে তৈরি, যার কার্যকর আকার 2600 × 1000 × 1200।

1.3.14 খুচরা যন্ত্রাংশ: স্ট্যান্ডার্ড এবং সার্বজনীন যন্ত্রাংশ ব্যবহার করা হবে, এবং অ-মানক বা বাজারে আনুষাঙ্গিক ক্রয় করা কঠিন ব্যবহার করা হবে না।

2, সরঞ্জাম কনফিগারেশন তালিকা

3,সিলিকন ইস্পাত শীট annealing চুল্লি উপবিভাগ:

4,অন্যান্য আনুষাঙ্গিক --- যা মেশিনের সাথে পাঠানো হবে

4.1, নথিগুলি মেশিনের সাথে পাঠানো হবে:

1. এক ব্যবহারকারীর ম্যানুয়াল

2. ইকুইপমেন্ট সিস্টেম ডায়াগ্রামের এক কপি

3. বৈদ্যুতিক পরিকল্পিত চিত্রের এক অনুলিপি

4. একটি বৈদ্যুতিক তারের ডায়াগ্রাম

5. SV300B রোটারি ভ্যান পাম্পের জন্য একটি ব্যবহারকারীর ম্যানুয়াল

6. ZJY-300 রুটস পাম্পের জন্য একটি ব্যবহারকারী ম্যানুয়াল

7. ZJY-600 রুটস পাম্পের জন্য একটি ব্যবহারকারী ম্যানুয়াল

8. অন্যান্য সমস্ত সমর্থনকারী অংশ ম্যানুয়াল এবং সার্টিফিকেট.

4.2, খুচরা যন্ত্রাংশ মেশিনের সাথে পাঠানো হবে:

1. sealing রিং এক সেট

2. দুটি দ্রুত ফিউজ

3. এক তাপমাত্রা সেন্সর
