কনফিগারেশন তালিকাঃ
ভ্যাকুয়াম ট্যাঙ্ক বডি 1 সেট
1 সেট দরজা খোলার যন্ত্রপাতি
ট্যাঙ্কের ভিতরে 4 সেট ডিসচার্জ পাইপ
1 সেট ওয়ার্ক ট্রলি
ট্যাংক দরজার সিলিং রিং 1 সেট
তাপমাত্রা সেন্সরের ৩টি সেট
ট্যাঙ্কের ভিতরে ট্র্যাকের 1 সেট
স্টেইনলেস স্টীল আইসোলেশন প্যান্টের 1 সেট
1.1এক সেট বৈদ্যুতিক দরজা খোলার সিস্টেম
1.1.1ট্যাংক দরজার বৈদ্যুতিক পার্শ্বীয় আন্দোলন দরজাটি খোলে, সিলিন্ডারটি লক করা হয় এবং প্রতিটি কর্মের ভ্রমণ সুইচগুলি সুরক্ষার জন্য আন্তঃসংযুক্ত হয়।
1.1.1. একটি ট্যাংক দরজা ট্রান্সভার্স gantry, একটি ড্রাইভ reducer, এবং একটি সংক্রমণ প্রক্রিয়া গঠিত
3.৩ এক সেট বৈদ্যুতিক ট্রলি সিস্টেম
3.3.1 বৈদ্যুতিক ট্র্যাকশন যানবাহন, মোটর সরাসরি হ্রাস গিয়ার, প্রতিরোধ ব্যবস্থা
3.3.২ লোড বহন ক্ষমতাঃ ৩০ টন
3.3.3. কাজের ট্রলি মোট মাত্রাঃ 4000 × 2200 (দীর্ঘ × প্রশস্ত)
3.4. ভ্যাকুয়াম সিস্টেমের এক সেট (তিন সেট)
3.4.1ভ্যাকুয়াম সিস্টেমটি SV-300B+SV-300B (লেইবোল্ড পাম্প) / জেজেপি -600, মোট তিনটি ভ্যাকুয়াম পাম্প এবং সর্বাধিক পাম্পিং গতি 600L / সেকেন্ড। ভ্যাকুয়াম সিস্টেম (পাম্প এবং ভালভ সহ) ধারাবাহিকভাবে এবং স্বয়ংক্রিয়ভাবে কাজ করে।
3.4.2. সিস্টেম একটি অত্যন্ত নির্ভরযোগ্য ভ্যাকুয়াম ট্রান্সফরমার ভালভ গ্রুপ, ইলেক্ট্রোম্যাগনেটিক ভ্যাকুয়াম ত্রাণ ভালভ, ম্যানুয়াল ত্রাণ ভালভ, ভ্যাকুয়াম সেন্সর, ভ্যাকুয়াম পাইপলাইন এবং সংশ্লিষ্ট আনুষাঙ্গিক দিয়ে সজ্জিত.ভেরিয়েবল প্রেসার ভালভ গ্রুপের মধ্যে রয়েছে DN100 বায়ুসংক্রান্ত ভালভ, DN50 বৈদ্যুতিক ভালভ এবং পাতলা ফিল্ম ভ্যাকুয়াম সেন্সর (ভেরিয়েবল চাপ প্রক্রিয়ার একটি মূল উপাদান) ।
3.4.3. ট্যাংক থেকে বের করা গ্যাস ঠান্ডা এবং condenser দ্বারা dehydrated হয়
3.5. নিম্ন তাপমাত্রা কনডেনসেশন সিস্টেমের এক সেট
3.5.1একটি নতুন অনুভূমিক কাঠামো কনডেনসার, যা দ্রুত এবং কার্যকরভাবে ট্যাংক থেকে গ্যাস এবং আর্দ্রতা ঘনীভূত করতে পারে এবং একটি স্বয়ংক্রিয় ড্রেনাইজিং ডিভাইস রয়েছে যা ভ্যাকুয়ামকে ক্ষতিগ্রস্ত করে না।
3.5.2কনডেনসারটির কার্যকর ঘনীভবন অঞ্চল প্রক্রিয়া প্রয়োজনীয়তা পূরণ করে এবং অভ্যন্তরীণ উপাদানটি স্টেইনলেস স্টিলের পাইপ দিয়ে তৈরি।
3.5.3. কম তাপমাত্রা জল 10 °C নিচে সরবরাহ করার জন্য 4P ইন্টিগ্রেটেড নিম্ন তাপমাত্রা জল chiller এক সেট কনফিগার, condenser এর ভাল ঘনীভবন প্রভাব নিশ্চিত
| ভ্যাকুয়াম শুকানোর ভ্যাকুয়াম ইউনিট |
|
|
| ভ্যাকুয়াম ইউনিট+কন্ডেনসার |
জার্মান লেয়বোল্ড ভ্যাকুয়াম পাম্প এসভি-৩০০বি |
3.6 হিটিং সিস্টেম
3.6.1. গরম কেন্দ্র গরম, গরম করার ক্ষমতা 74kW (গরম করার শরীর 72KW, উচ্চ তাপমাত্রা তেল পাম্প 2KW) । একটি তাপ স্থানান্তর মাধ্যম হিসাবে, সিস্টেম একটি গরম করার শরীর, একটি উচ্চ তাপমাত্রা তেল সরবরাহ পাম্প গঠিত,একটি ফিল্টার, একটি তাপমাত্রা সেন্সর, একটি উচ্চ তাপমাত্রা ভালভ, একটি চাপ পরিমাপকারী, একটি সম্প্রসারণ ট্যাংক, ইত্যাদি।
3.6.2. গরম কেন্দ্রের স্বয়ংক্রিয় নিয়ন্ত্রণ, তাপমাত্রা অ্যালার্ম, সর্বোচ্চ গরম তাপমাত্রা 130 °C, তাপমাত্রা নিয়ন্ত্রণ সঠিকতা ± 5 °C
3.7 পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা (টচ স্ক্রিন)
3.7.1. সম্পূর্ণ সিস্টেম টাচ স্ক্রিন নিয়ন্ত্রণ সঙ্গে ইন্টিগ্রেটেড সম্পূর্ণরূপে বন্ধ বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট, পর্যবেক্ষণ এবং কাজ অবস্থা নিয়ন্ত্রণের জন্য সুবিধাজনক।
3.72 পুরো সরঞ্জাম সেটের মেনমোনিক প্রধান সিস্টেমটি স্বয়ংক্রিয় নিয়ন্ত্রণ, তাপমাত্রা নিয়ন্ত্রণ, এবং ভ্যাকুয়াম পাম্প স্টার্টআপে ইন্টারলকিং সুরক্ষা ফাংশন রয়েছে।
3.7.3ট্যাংকের প্রতিটি পয়েন্টের তাপমাত্রা ডিজিটাল প্রদর্শন স্বজ্ঞাত এবং নির্ভরযোগ্য।
3.7.4ভ্যাকুয়াম পরিমাপ প্রতিরোধ ভ্যাকুয়াম গেইজ এবং ভ্যাকুয়াম সেন্সর ব্যবহার করে।
3.7.5প্রধান প্রক্রিয়া অপারেটিং সিস্টেমটি Mitsubishi দ্বারা বাস্তবায়িত হয়।
3.7.6 শেষ পয়েন্ট বিচারঃ ট্যাঙ্কে জলীয় বাষ্পের আংশিক চাপের ভিত্তিতে,ভেরিয়েবল চাপ পদ্ধতির প্রয়োজনীয়তা অনুসারে সমগ্র প্রক্রিয়াটির জন্য শেষ পয়েন্টের বিচার স্বয়ংক্রিয়ভাবে করা হয়.
3.7.7. ভেরিয়েবল চাপ শুকানোর প্রক্রিয়া সম্পূর্ণ সেট আমাদের কোম্পানি দ্বারা সরবরাহ করা হয়.
3.7.8. বিভিন্ন নিয়ন্ত্রণ সার্কিট মধ্যে interlocking এবং interlocking।
3.7.9. পানির নিচে এবং ভোল্টেজ (বায়ু) সুরক্ষার অধীনে।
3.7.10. পুরো সিস্টেমটি পার্ট এ এর উৎপাদন পরিবেশের অবস্থার অধীনে নির্ভরযোগ্য অপারেশন নিশ্চিত করে
3.8 শীতল জল সিস্টেম
3.8.1এটি ভ্যাকুয়াম কনডেনসার এবং ভ্যাকুয়াম পাম্পকে শীতল জল সরবরাহ করতে ব্যবহৃত হয়, যা একটি বৈদ্যুতিক যোগাযোগের চাপ গেইজ, ভালভ এবং পাইপলাইন নিয়ে গঠিত।
3.8.২ যদি ঠান্ডা জল চাপ অপর্যাপ্ত হয়, একটি অ্যালার্ম জারি করা হবে।
3.8.3. এই সিস্টেমের ইনপুট এবং আউটপুট জল সাইটে পার্টি এ পাবলিক সার্কুলার ওয়াটার সিস্টেমের সাথে সংযুক্ত করা হয়
3.9 কম্প্রেসড এয়ার সিস্টেম
ব্যবহারকারীর সরবরাহিত সংকুচিত বায়ু উৎস (0.3m3/min)
সিস্টেম সংশ্লিষ্ট বায়ুসংক্রান্ত ত্রিভুজ, চাপ গেজ, পাইপলাইন, ভালভ, এবং পাইপলাইন গঠিত
4.0 অন্যান্য প্রযুক্তিগত প্রয়োজনীয়তা
4.1. ভ্যাকুয়াম সিস্টেমের সমস্ত উপাদানগুলির পৃষ্ঠগুলি যা নিষ্কাশিত গ্যাসের সাথে যোগাযোগ করে (পাম্প এবং ভালভ ব্যতীত) ডি-রস্ট করা হবে এবং মরিচা প্রতিরোধের সাথে চিকিত্সা করা হবে।
4.২ প্রতিটি সিস্টেম এবং পাইপলাইন পৃষ্ঠের উপর বিভিন্ন রঙের চিহ্ন আছে
4,দাম
| না. |
পয়েন্ট |
বিস্তারিত |
ইউনিট |
পরিমাণ |
|
| 1 |
ভ্যাকুয়াম শুকানোর ট্যাংক |

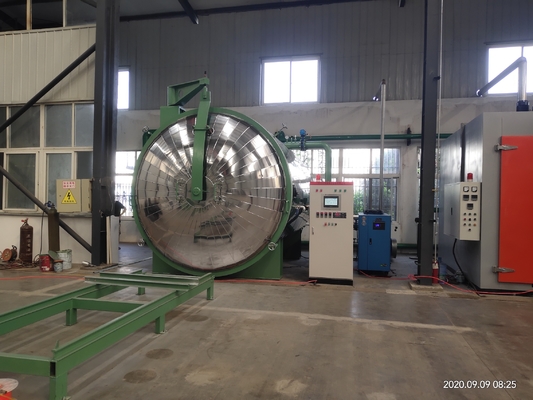

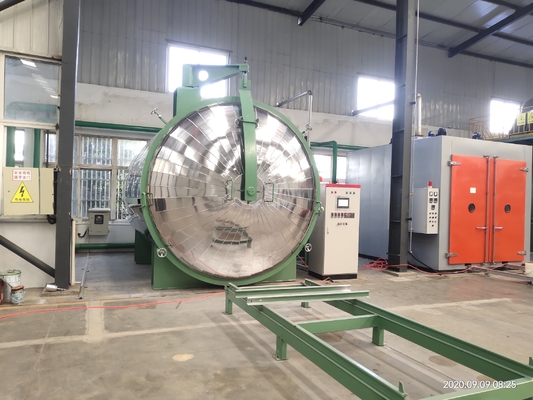

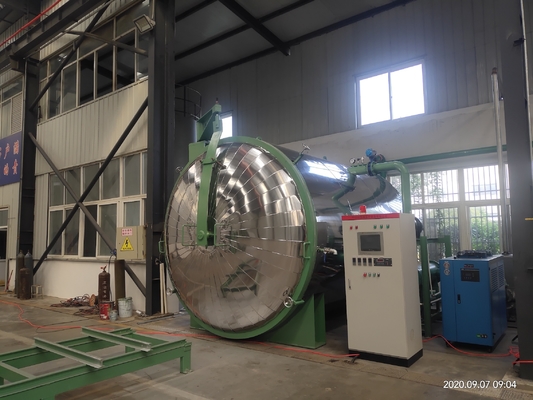

1তির্যক ট্যাংক শরীরের আকার F 3200 × 4000mm হয়।
2. ট্যাংক দরজা পাশের আন্দোলন একটি বায়ুসংক্রান্ত লকিং ডিভাইস দিয়ে দরজা খোলে
3. উচ্চ তাপমাত্রা এবং তেল প্রতিরোধী, দীর্ঘ জীবন ট্যাংক দরজা সীল রিং
4ট্যাঙ্ক নেগেজ ম্যানিফোড
5তাপমাত্রা সেন্সর
6. ট্যাঙ্কের ভিতরে একটি ওয়ার্ক ট্রলি দিয়ে সজ্জিত (৩০ টন ক্ষমতা সহ)
7. ভ্যাকুয়াম ভালভ মুক্ত করুন (DN40)
8- রক উল নিরোধক, স্টেইনলেস স্টীল শীট রক্ষাকবচ.
|
সেট
সেট
সেট
সেট
পিসি
সেট
সেট
সেট
|
1
4
1
4
3
1
1
1
|
|
| 2 |
বৈদ্যুতিক দরজা খোলা |
1. ট্যাংক দরজা খোলা বৈদ্যুতিক পাশ স্লাইডিং দরজা
2. সিলিন্ডার লকিং
3. ট্যাংক দরজা থেকে অনুভূমিকভাবে gantry সরানো
4ড্রাইভ রিডাক্টর এবং ট্রান্সমিশন প্রক্রিয়া
|
সেট
পিসি
সেট
সেট
|
1
4
1
1
|
|
| 3 |
বৈদ্যুতিক ট্রলি |
1ইলেকট্রিক ট্র্যাক্টর
2ট্রলিবাসের ধারণক্ষমতাঃ ৩০ টন
3. কাজের ট্রলি বাইরের মাত্রাঃ 4000 × 2200 (দীর্ঘ × প্রশস্ত)
|
সেট
সেট
সেট
|
1
1
1
|
|
| 4 |
ভ্যাকুয়াম
সিস্টেম
|
1সিস্টেম কনফিগারেশনঃ এসভি -300 বি ঘূর্ণনশীল ভ্যান পাম্প (লেইবোল্ড, জার্মানি)
ZJP-600 রুট ভ্যাকুয়াম পাম্প
2. উচ্চ নির্ভুলতা বায়ুসংক্রান্ত বাফেল ভালভ (DN150)
3. বৈদ্যুতিক বায়ুসংক্রান্ত বাতাস ভ্যালভ (DN25)
4ঢেউতোলা শক শোষক (DN100)
(DN150)
5ভ্যাকুয়াম সেন্সর এবং সেন্সর বেস
6ভ্যাকুয়াম গেইম এবং গেইম হোল্ডার
7. ভ্যাকুয়াম ডায়াফ্রাম ভালভ (DN10)
8. সামনে স্টেজ পাম্প বায়ুসংক্রান্ত প্রজাপতি ভালভ (DN100)
9. সামনে পর্যায় পাম্প আউটলেট ইলেক্ট্রোম্যাগনেটিক inflation ভালভ (DN16)
10. ভ্যাকুয়াম পাইপলাইন এবং সংশ্লিষ্ট আনুষাঙ্গিক
|
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
|
2
1
1
1
1
1
1
1
1
1
1
1
|
|
| 5 |
ঘনীভবন
সিস্টেম
|
1. নতুন কাঠামো কনডেন্সার
2. কনডেন্সার টিউব seamless স্টেইনলেস স্টীল টিউব তৈরি করা হয়
|
সেট
সেট
|
1
1
|
|
| 6 |
গরম করার ব্যবস্থা |
1. গরম কেন্দ্রের শরীর (72kW)
2. উচ্চ তাপমাত্রা তাপীয় তেল পাম্প সিরিজ
3তেল ফিল্টার (DN50)
4. উচ্চ তাপমাত্রা ভালভ (DN50)
5. উচ্চ তাপমাত্রা তেল সম্প্রসারণ ট্যাংক
6. চাপ পরিমাপকারী (Y-60)
7. বিমেটাল থার্মোমিটার (0-200 °C)
8. সিউমহীন ইস্পাত পাইপ এবং তাদের আনুষাঙ্গিক
|
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
|
1
1
1
7
1
1
1
1
|
|
| 7 |
পরিমাপ ও নিয়ন্ত্রণ
সিস্টেম
|
1. ইন্টিগ্রেটেড বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট (পেশাদার নির্মাতারা দ্বারা সরবরাহিত)
2. সম্পূর্ণ সিস্টেম টাচ স্ক্রিন নিয়ন্ত্রণ
3. জাপানি Mitsubishi প্রোগ্রামযোগ্য লজিক ডিভাইস (FX সিরিজ)
4. ডিজিটাল তাপমাত্রা নিয়ন্ত্রক (তেল তাপমাত্রা নিয়ন্ত্রণ)
5. ডিজিটাল তাপমাত্রা প্রদর্শন যন্ত্র (ট্যাংক তাপমাত্রা প্রদর্শন, লোহা কোর, কয়েল তাপমাত্রা)
6ডিজিটাল ভ্যাকুয়াম মিটার
7ভ্যাকুয়াম সেন্সর
8. চাপ সুইং শুকানোর প্রক্রিয়া
9গরম করার প্রধান সার্কিট উপাদান (সলিড-স্টেট রিলে, রেডিয়েটার)
10নিম্ন ভোল্টেজ উপাদান (রেলী, বায়ু সুইচ, ফিউজ)
11. ভালভ নিয়ন্ত্রণ ইউনিট
12তাপমাত্রা নিয়ন্ত্রণ ইউনিট
13প্রধান প্রক্রিয়া নিয়ন্ত্রণ ইউনিট
14. বিভিন্ন সুরক্ষা এলার্ম ইউনিট
|
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
|
1
1
1
1
3
1
1
1
1
1
1
1
1
1
|
|
| 8 |
শীতল জল সিস্টেম |
1চিলার ১
2. শীতল জল পাইপলাইন
3. ভ্যালভ
4. বৈদ্যুতিক যোগাযোগ চাপমাপক 1
|
সেট
সেট
সেট
সেট
|
1
1
若干
|
|
| 9 |
কম্প্রেসড এয়ার সিস্টেম |
1তিন টুকরো
2. 2-পজিশন 5-পথের দিকনির্দেশক ভালভ
3. চাপমাপক, বায়ুসংক্রান্ত পাইপলাইন, ভালভ এবং অন্যান্য আনুষাঙ্গিক
|
সেট
সেট
সেট
|
1
1
1
|
|
| 10 |
খুচরা যন্ত্র |
1ভ্যাকুয়াম পাইপলাইনের জন্য সিলিং রিং (বিভিন্ন স্পেসিফিকেশন)
2ইলেকট্রিক হিটিং টিউব (8 কেডব্লিউ)
3রোটারি ভ্যাকুয়াম পাম্প এবং আনুষাঙ্গিক
4. রুট ভ্যাকুয়াম পাম্প আনুষাঙ্গিক সঙ্গে
5. আলোর পর্যবেক্ষণ উইন্ডো গ্লাস
6. তাপমাত্রা পরিমাপ প্রতিরোধক
7ভ্যাকুয়াম সেন্সর
8. ডিস্ক ভ্যাকুয়াম মিটার
9. প্রেসার মিটার
|
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
সেট
|
1
2
1
1
1
2
1
1
1
|
|
ট্রান্সফরমারের জন্য ভ্যাকুয়াম শুকানোর যন্ত্রপাতি
