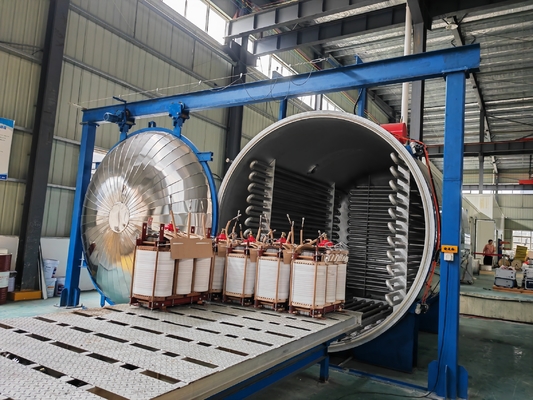

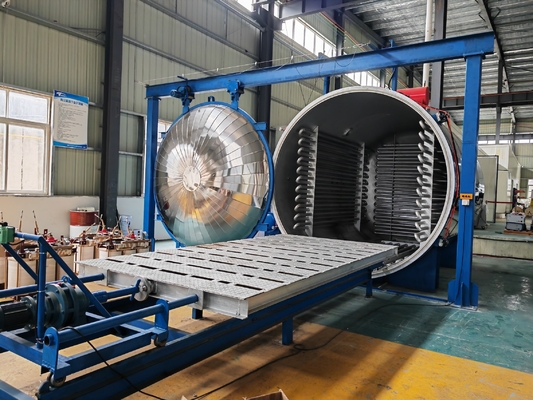

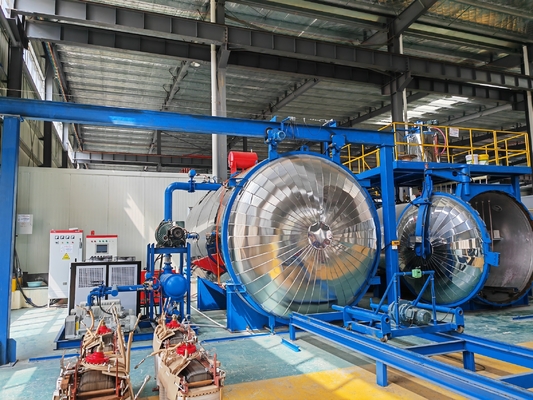

পাওয়ার ট্রান্সফরমারের জন্য গোলাকার আকৃতির ভ্যাকুয়াম শুকানোর ট্যাঙ্ক

ট্রান্সফরমারের জন্য ভ্যাকুয়াম শুকানোর যন্ত্রপাতি

বৈশিষ্ট্যঃ
চাপ সুইং শুকানোর প্রক্রিয়াটি গ্রহণ করে, প্রচলিত ভ্যাকুয়াম শুকানোর তুলনায় শুকানোর সময়টি প্রায় 30-40% হ্রাস পায়, নির্ভরযোগ্য কর্মক্ষমতা, উচ্চ দক্ষতা এবং শক্তি সঞ্চয় করে।
কম্পিউটার অটোমেটিক কন্ট্রোল, সত্যিকারের মানহীন এবং সম্পূর্ণ স্বয়ংক্রিয় শুকানোর অর্জন।
কম্পিউটার স্বয়ংক্রিয়ভাবে শেষ পয়েন্ট রায় সম্পাদন করে, এবং রায় ফলাফল সঠিক এবং নির্ভরযোগ্য।
ট্যাঙ্কের অভ্যন্তরীণ ডিসচার্জ পাইপের জন্য তাপ স্থানান্তর তেল এবং বাষ্প গরম করার পদ্ধতিটি ঐচ্ছিক।
দরজা খোলার পদ্ধতিঃ বৈদ্যুতিক স্লাইডিং দরজা, হাইড্রোলিক ফ্লিপ আপ দরজা, বৈদ্যুতিক সুইং দরজা
ট্যাংক কাঠামোঃ অনুভূমিক বর্গক্ষেত্র, অনুভূমিক বৃত্তাকার

সরঞ্জামের প্রধান উদ্দেশ্য

এই সরঞ্জামটি ট্রান্সফরমার বা অন্যান্য বৈদ্যুতিক পণ্যগুলির শুকানোর চিকিত্সার জন্য ব্যবহৃত হয় যার ভোল্টেজ স্তর 35KV এবং তার নীচে, এবং একক ইউনিট ক্ষমতা 16000KVA এবং তার নীচে।পার্ট বি পণ্য চিকিত্সার প্রক্রিয়া এবং গুণমানের প্রয়োজনীয়তা নিশ্চিত করে, এবং 35KV এবং 10KV এর দুটি ভোল্টেজ স্তরের জন্য প্রক্রিয়া চিকিত্সা পরিকল্পনা এবং সম্পর্কিত নিয়ন্ত্রণ পদ্ধতি সরবরাহ করে।

প্রযুক্তিগত প্রস্তাব

1. সরঞ্জামের গঠন

1.1. ভ্যাকুয়াম শুকানোর ট্যাঙ্ক সিস্টেমের একটি সেট

1.2এক সেট বৈদ্যুতিক দরজা খোলার সিস্টেম

1.3. এক সেট বৈদ্যুতিক ট্রলি সিস্টেম

1.4এক সেট ভ্যাকুয়াম সিস্টেম

1.5. নিম্ন তাপমাত্রা কনডেনসেশন সিস্টেমের এক সেট

1.6. একটি সেট গরম করার সিস্টেম

1.7 শীতল জল পাইপ সিস্টেমের একটি সেট

1.8 এক সেট বায়ুসংক্রান্ত পাইপলাইন

1.9. এক সেট নিয়ন্ত্রণ ব্যবস্থা

2. সরঞ্জাম শক্তি, জল, গ্যাস উৎস, এবং মৌলিক অবস্থার প্রয়োজনীয়তা (ব্যবহারকারী দ্বারা সরবরাহিত)

2.1. নামমাত্র শক্তিঃ 110kW, 380V, 50Hz, বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের সাথে পাওয়ার সংযুক্ত তিন-ফেজ পাঁচটি তারের ডেডিকেটেড বিতরণ ক্যাবিনেট।

2.2. জল উৎসঃ চাপ> 0.1MPa, সর্বোচ্চ খরচ> 3m3/h, পানির তাপমাত্রা ≤ 25 °C.

2.3সংকুচিত বায়ুঃ 0.4 ~ 0.6MPa, প্রায় 0.3m3/min এর সংকুচিত বায়ু খরচ।

2.4সরঞ্জাম পদচিহ্নঃ প্রায় 7000 × 8500mm।

3. প্রতিটি সিস্টেমের প্রযুক্তিগত শর্তাবলী

3.1. ভ্যাকুয়াম শুকানোর ট্যাঙ্ক সিস্টেমের একটি সেট

প্রযুক্তিগত সূচকঃ

ট্যাংক আকার Ф 3200 × 4000mm, স্থল উপর অনুভূমিকভাবে স্থাপন, ট্যাংক ভিতরে ট্র্যাক সঙ্গে স্থল flush সঙ্গে। পাশের চলন্ত বৈদ্যুতিক দরজা খোলা হয়, এবং যখন ট্যাঙ্ক দরজা জায়গায় বন্ধ করা হয়,এটি বায়ুসংক্রান্তভাবে লক করা হয়; দরজা খোলার দিকটি ট্যাঙ্কের দরজার মুখোমুখি হওয়া এবং এটি খোলার জন্য বৈদ্যুতিকভাবে ডানদিকে সরানো।

চরম ভ্যাকুয়াম ডিগ্রি (অ-লোড, ঠান্ডা অবস্থায়) ≤ 10Pa, ফুটো হার (অ-লোড, ঠান্ডা অবস্থায়) ≤ 100Pa · L / S। ট্যাঙ্কটি Negage পাইপগুলির একটি সারির মাধ্যমে গরম করা হয়।তাপ স্থানান্তর তেল তাপ স্থানান্তর মাধ্যম হিসাবে ব্যবহৃত হয়. উত্তপ্ত সারির পাইপগুলির এলাকাটি পরিবর্তনশীল চাপ পদ্ধতির প্রক্রিয়া প্রয়োজনীয়তা পূরণ করে। উত্তপ্ত সারির পাইপগুলি বিরামবিহীন ইস্পাত পাইপ থেকে তৈরি এবং চারদিকে সাজানো হয় (উভয় পক্ষ,নীচে এবং পিছনে).

তাপমাত্রা 115 ± 5 °C, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণের সাথে। ট্যাঙ্কটি ট্যাঙ্কের অভ্যন্তরে স্থানটির তাপমাত্রা পরিমাপ করার জন্য তিনটি তাপমাত্রা সেন্সর দিয়ে সজ্জিত।শরীরের তাপমাত্রা, এবং আইসোলেশন উপাদান।

ট্যাংক শরীরের ফ্ল্যাঞ্জ সিলিং রিং একটি উচ্চ তাপমাত্রা এবং তেল প্রতিরোধী সিলিং রিং।

ট্যাঙ্কটি একটি কাজের ট্রলি দিয়ে সজ্জিত, যার লোড ক্ষমতা 30T এবং আকার 2200mmX4000mm।

পাথর উলের অন্তরক, স্টেইনলেস স্টীল (SUS430) শীট রক্ষক
