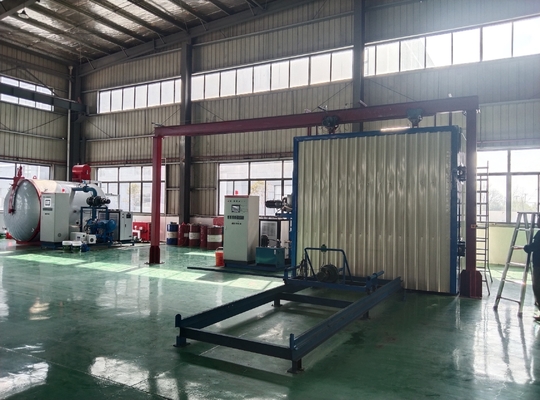

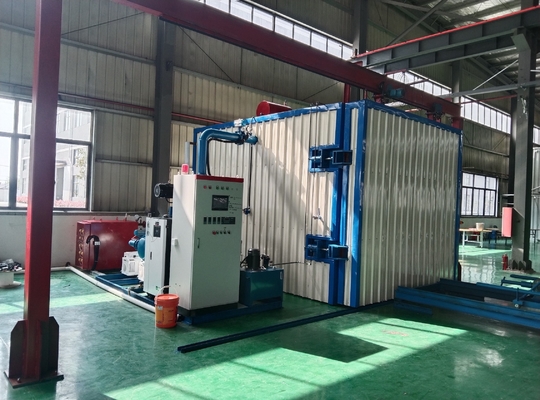

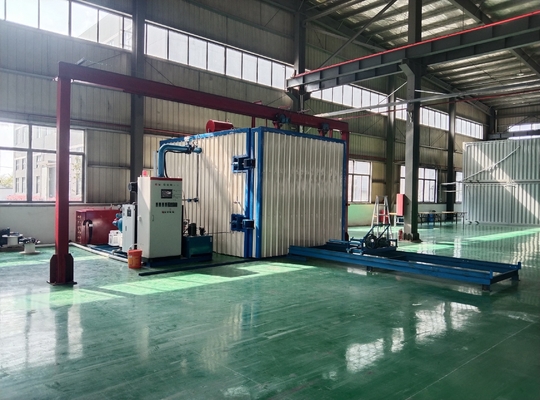

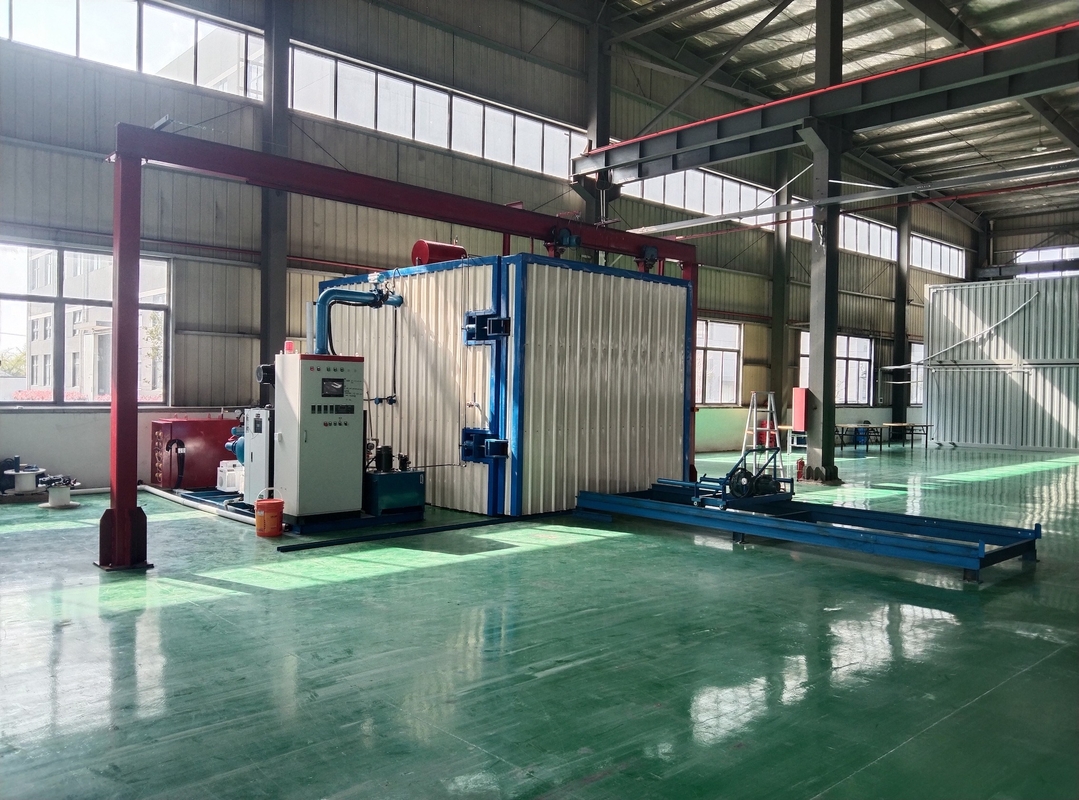

ট্রান্সফরমারের জন্য 4000×3000×3000 স্কয়ার এলপিজি শুকানোর চুলা

৪০০০×৩০০০×৩০০০

ট্রান্সফরমার ভ্যাকুয়াম এলপিজি শুকানোর সরঞ্জাম

প্রযুক্তিগত প্রস্তাব

ট্রান্সফরমার ভ্যাকুয়াম শুকানোর উদ্দেশ্য হল ট্রান্সফরমারের নিরোধক উপাদান থেকে আর্দ্রতা অপসারণ এবং তার বৈদ্যুতিক কর্মক্ষমতা উন্নত করা; অন্যদিকে,পণ্যের নিরোধক উপাদানগুলির সঙ্কুচিত এবং বিকৃত হওয়ার কারণ সংকোচনের বিকৃতির জন্য উপকারী, পণ্যের জ্যামিতিক মাত্রা নিশ্চিত এবং তার যান্ত্রিক শক্তি বৃদ্ধি। কারণ ট্রান্সফরমার, লোহা কোর এবং তারের ছাড়া, প্রায় সব নিরোধক উপকরণ ব্যবহার করা হয়,এবং বিভিন্ন নিরোধক উপাদানগুলি স্টোরেজ এবং উত্পাদন প্রক্রিয়ার সময় বায়ু থেকে আর্দ্রতা শোষণ করে. নিরোধক উপাদানগুলির মধ্যে আর্দ্রতা নিরোধকের বৈদ্যুতিক কর্মক্ষমতা প্রভাবিত প্রধান কারণ। ট্রান্সফরমারগুলি উচ্চ-ভোল্টেজ বৈদ্যুতিক পণ্যগুলির অন্তর্ভুক্ত,এবং পণ্যগুলির বিচ্ছিন্নতা বৈদ্যুতিক কর্মক্ষমতা উন্নত এবং তাদের স্বাভাবিক অপারেশন নিশ্চিত করার জন্যট্রান্সফরমারগুলো ভ্যাকুয়াম-শুষ্ক হতে হবে।

• সরঞ্জামের প্রধান উদ্দেশ্য

এই সরঞ্জামটি 110KV এবং তার নিচে ভোল্টেজ স্তরের ট্রান্সফরমার বা অন্যান্য বৈদ্যুতিক পণ্যগুলির শুকানোর চিকিত্সার জন্য ব্যবহৃত হয়।দ্বিতীয় পক্ষ পণ্য প্রক্রিয়াকরণের জন্য প্রক্রিয়া এবং গুণমানের প্রয়োজনীয়তা নিশ্চিত করবে, এবং 110KV, 33KV এবং 11KV এর তিনটি ভোল্টেজ স্তরের জন্য প্রক্রিয়া প্রক্রিয়াকরণ পরিকল্পনা এবং সম্পর্কিত নিয়ন্ত্রণ পদ্ধতি সরবরাহ করে

• সরঞ্জামের প্রধান প্রযুক্তিগত বৈশিষ্ট্য

এই যন্ত্রপাতি নিম্নলিখিত প্রযুক্তিগত বৈশিষ্ট্য আছেঃ
1ভ্যাকুয়াম সিস্টেমটি যুক্তিসঙ্গতভাবে ডিজাইন করা হয়েছে এবং কনডেন্সার পর্যাপ্ত পরিমাণে কনডেনসেট জল ছাড়ছে, কার্যকরভাবে শুকানোর প্রক্রিয়া চলাকালীন ভ্যাকুয়াম পাম্পের জলের দূষণ এড়ানো।
2ঘূর্ণনশীল ভ্যান ভ্যাকুয়াম পাম্পটি একটি পরিবেশ বান্ধব ভ্যাকুয়াম পাম্প গ্রহণ করে, যা ধোঁয়া চিকিত্সা ছাড়াই সরাসরি অভ্যন্তরীণভাবে নির্গত হতে পারে।
3গরম করার সময়, বিভিন্ন শরীরের তাপমাত্রা অনুযায়ী, ভ্যাকুয়াম ট্যাঙ্কের ভিতরে চাপটি স্বয়ংক্রিয় চাপ পরিবর্তনের মাধ্যমে নির্দিষ্ট মান পর্যন্ত পর্যায়ক্রমে হ্রাস করা হয়,শরীরের নিরোধক প্রক্রিয়া চলাকালীন জল বাষ্পীভবনের জন্য সবচেয়ে উপযুক্ত শর্ত তৈরি করা এবং শুকানোর প্রক্রিয়া চলাকালীন জল বাষ্পীভবনের প্রক্রিয়াটিকে যুক্তিসঙ্গত অবস্থায় রাখা.
4এই সরঞ্জামটি ভেরিয়েবল চাপ শুকানোর প্রক্রিয়াটি সামঞ্জস্য করে শুকানোর প্রক্রিয়া চলাকালীন লোহার কোরটিতে মরিচা সমস্যা কার্যকরভাবে সমাধান করতে পারে।
5. সরঞ্জাম অটোমেশন এবং পণ্য প্রক্রিয়াকরণ প্রযুক্তির স্তর চীনে উন্নত স্তরে পৌঁছেছে, এবং প্রক্রিয়াজাত পণ্য মান শিল্প-শীর্ষস্থানীয় পণ্যের স্তরে পৌঁছেছে.
6এই যন্ত্রপাতি উৎপাদন ও ব্যবহারের নিরাপত্তা নিশ্চিত করতে পারে।

三,সরঞ্জামের প্রধান উপাদান

সামগ্রিক সরঞ্জামগুলির প্রধান উপাদানগুলি নিম্নরূপঃ
1.১ ভ্যাকুয়াম শুকানোর ট্যাংক;
1.২ দরজা খোলার যন্ত্রপাতি এবং কাঠামো;
1.৩ ভ্যাকুয়াম সিস্টেমের একটি সেট;
1.4 নিম্ন তাপমাত্রার কনডেনসেশন সিস্টেমের একটি সেট;
1.5 গরম করার দুটি সেট
1.6 একটি বায়ুসংক্রান্ত পাইপলাইন সিস্টেম;
1.7 একটি শীতল জল সিস্টেম;
1.8 হাইড্রোলিক সিস্টেমের একটি সেট;
1.9 নিয়ন্ত্রণ ও পরিমাপ ব্যবস্থা

2,সাইটের প্রয়োজনীয়তা (পার্ট এ দ্বারা সরবরাহ করা) এবং সহযোগিতার পার্ট এ-কে নিম্নলিখিতগুলি সরবরাহ করতে হবেঃ

নামমাত্র শক্তিঃ ৩৫ কিলোওয়াট, ৪৮০ ভোল্ট, ৬০ হার্জ, তিন-ফেজ, পার্ট বি এর বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের সাথে সংযুক্ত পাওয়ার সাপ্লাই

শীতল জলঃ চাপ > 0.1MPa, সার্কুলার ওয়াটার ট্যাংক > 8m3

যন্ত্রপাতির তলক্ষেত্রঃ ৪৫০০ × ৬৫০০ মিমি, গর্তঃ ৪৫০০ × ৪০০০ × ৪৫০ মিমি দীর্ঘ × প্রশস্ত × উচ্চ)

সংকুচিত বায়ুঃ 0.4-0.6Mpa, খরচ 0.2 m3/min

3,প্রতিটি সিস্টেমের গঠন, কাঠামোগত প্রয়োজনীয়তা এবং প্রযুক্তিগত পরামিতি

3.1,ভ্যাকুয়াম শুকানোর ট্যাংক:

3.1.1 শুকানোর ট্যাঙ্কের কার্যকরী অভ্যন্তরীণ মাত্রা ৩০০০ × ৩০০০ × ৩০০০ মিমি (দীর্ঘ × প্রশস্ত × উচ্চতা), অনুভূমিক প্রকার,কার্যকরী উচ্চতা ট্যাঙ্কের মধ্যে লোড বহনকারী ফ্ল্যাট কার থেকে ট্যাঙ্কের শীর্ষের অভ্যন্তরীণ প্রাচীরের উচ্চতা বোঝায়, ট্যাংক দরজাটি বৈদ্যুতিকভাবে সরানো হয় দরজাটি খুলতে, হাইড্রোলিকভাবে লক করা হয়, এবং ট্যাঙ্ক দরজাটি 3000 × 3000 মিমি মুখ খোলা দ্বারা নিয়ন্ত্রিত হয়।

3.1.2 ঠাণ্ডা অবস্থায় ভ্যাকুয়ামের সীমা ডিগ্রী ≤ 100Pa ((1mbar) হতে হবে, ঠাণ্ডা অবস্থায় ভ্যাকুয়াম ট্যাংককে 100Pa পর্যন্ত পাম্প করার সময় ≤ 60min হতে হবে,এবং লোড ছাড়াই ঠান্ডা অবস্থায় বায়ু ফাঁসের হার ≤ 200Pa · L/S (5mbar) হতে হবে.L/S) ((মাপ পরিসীমা 50Pa থেকে 720Pa) ।

3.1.৩ ট্যাংকটি চারপাশে তাপ স্থানান্তর তেল ড্রেন পাইপ দ্বারা গরম করা হয়।

3.1.4 ট্যাঙ্কের বাইরে তাপ নিরোধক হিসেবে রক উট ব্যবহার করা হয় এবং রঙিন ইস্পাত প্লেট বর্মিংয়ের জন্য ব্যবহার করা হয়।বাহ্যিক পৃষ্ঠের সর্বাধিক তাপমাত্রা পরিবেষ্টিত তাপমাত্রার চেয়ে 25 °C বেশি হতে পারে না (জাতীয় মান অনুযায়ী).

3.1.5 ট্যাঙ্ক ফ্ল্যাঞ্জ সিলিং একটি উচ্চ তাপমাত্রা প্রতিরোধী এবং দীর্ঘ জীবন বিশেষ আকৃতির সিলিং রিং, একটি কার্যকর সেবা জীবন 2 বছরের বেশি।ট্যাংক ফ্ল্যাঞ্জ দীর্ঘ ব্যবহারের পরে বিকৃত হবে না.

3.1.6 বিধান ২.৮ × ২.৮ মিটার, উচ্চতা ≤ ০.৩৫ মিটার, লোড বহনকারী ২০ টন ট্রলি। ট্রলিটি ভ্যাকুয়াম ট্যাঙ্কে বড় ট্রান্সফরমার (50 টি, তিনটি ফোলক্রম) এবং উচ্চ তাপমাত্রা বহন করতে পারে।ট্রলি চালিত হয় বৈদ্যুতিক ট্যাকশন হেড দ্বারা, যা ট্যাঙ্কে প্রবেশ এবং প্রস্থান করার জন্য সুবিধাজনক।

3.2,দরজা খোলার যন্ত্রপাতি এবং পোর্টাল ফ্রেম

3.2.1ট্যাংক দরজা বৈদ্যুতিকভাবে পাশ থেকে সরানো হয় দরজা খুলতে, জলবাহীভাবে লক, এবং প্রতিটি কর্মের জায়গায় হয়.

3.2.2এটিতে ট্যাঙ্ক ডোর ট্রাভার্স গ্যারেন্ট্রি, ড্রাইভ রিডাক্টর এবং ট্রান্সমিশন মেকানিজম রয়েছে।

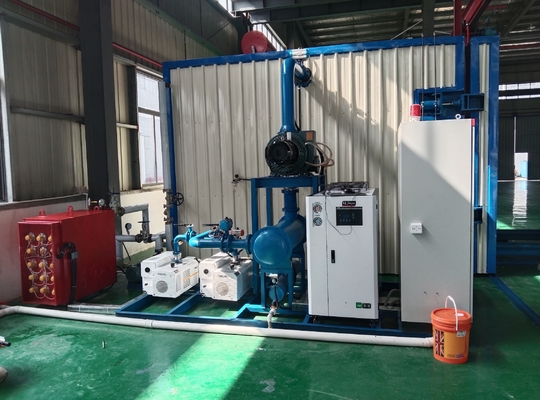

3.3,ভ্যাকুয়াম সিস্টেম

3.3.1ভ্যাকুয়াম সিস্টেম SV-300 + SV-300 ((দুই হিসাবে কনফিগার করা হয়লেইবোল্ড পাম্পভ্যাকুয়াম পাম্প) /ZJP-600 ((সমগ্র পাঁচটি ভ্যাকুয়াম পাম্প), এবং সিস্টেমের সর্বাধিক পাম্পিং গতি 600L/S। ভ্যাকুয়াম সিস্টেম (পাম্প এবং ভালভ সহ) স্বয়ংক্রিয়ভাবে ক্রম অনুসারে কাজ করে।

3.3.2"ভ্যাকুয়াম সিস্টেমের প্রধান ভালভ উচ্চ নির্ভরযোগ্যতা এবং উচ্চ বিশ্বস্ততা বায়ুসংক্রান্ত প্রধান ভালভ হতে হবে এবং সিস্টেম এছাড়াও বায়ুসংক্রান্ত ভালভ, ইলেক্ট্রোম্যাগনেটিক ভেন্ট ভালভ দিয়ে সজ্জিত করা উচিত,চাপ সংবেদক, ভ্যাকুয়াম পাইপলাইন এবং বিভিন্ন আনুষাঙ্গিক।

3.3.3ট্যাংক থেকে বের করা গ্যাসকে ঠান্ডা করা হবে এবং কনডেন্সার দ্বারা জল ছাড়ানো হবে।

3.3.4সিস্টেম কনফিগারেশন এবং ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

3.4,নিম্ন তাপমাত্রা ঘনীভবন ব্যবস্থা

3.4.1 ভ্যাকুয়াম ট্যাংক থেকে বের করা গ্যাস পানিকে ঘনীভূত করতে একটি অনুভূমিক কনডেন্সার ব্যবহার করা হয় এবং ভ্যাকুয়ামকে ক্ষতিগ্রস্ত না করে এটি ম্যানুয়াল ড্রেনের কাজ করে।

3.4.২ উত্তপ্ত তাপ স্থানান্তর পারফরম্যান্সের সাথে স্টেইনলেস স্টিলের টিউবগুলি কনডেন্সার কনডেন্সার টিউব হিসাবে ব্যবহার করা হবে।

3.4.3 সিস্টেমটি একটি নিম্ন তাপমাত্রা জল শীতল সঙ্গে সজ্জিত করা হয় যাতে কনডেনসার একটি ভাল condensing প্রভাব নিশ্চিত করার জন্য 10 °C নিম্ন তাপমাত্রা জল সরবরাহ।

3.5,এক সেট গরম করার সিস্টেম

3.5.1 এই সরঞ্জাম সেটটি এক সেট তাপ স্থানান্তর সরঞ্জাম দিয়ে তাপ স্থানান্তর তেল গরম করার জন্য একটি ছাঁচ তাপমাত্রা মেশিন ব্যবহার করে। তাপ স্থানান্তর তেল একটি সঞ্চালিত তাপ স্থানান্তর মাধ্যম হিসাবে কাজ করে।একটি 150000 ক্যালোরি মোল্ড তাপমাত্রা মেশিন দিয়ে সজ্জিত যা ≤ ± 5 °C তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতার সাথে তরল পেট্রোলিয়াম গ্যাস পোড়া.

3.5.2 এই সিস্টেমটি একটি ছাঁচ তাপমাত্রা মেশিন (জ্বলন্ত ইঞ্জিন), একটি উচ্চ তাপমাত্রা তাপ স্থানান্তর তেল পাম্প (ছাঁচ তাপমাত্রা মেশিনের সাথে মেলে), একটি ফিল্টার, একটি উচ্চ তাপমাত্রা ভালভ গঠিত,একটি চাপ গেইজ, একটি তাপমাত্রা সেন্সর, পাইপলাইন এবং আনুষাঙ্গিক। সরঞ্জাম পরিসীমা মধ্যে সমস্ত গরম পাইপলাইন SUS430 স্টেইনলেস স্টীল শীট সঙ্গে armoured হয়,এবং রক উল পাইপ দিয়ে বিচ্ছিন্ন.

3.6,নিউম্যাটিক পাইপলাইন সিস্টেম

3.6.১ যন্ত্রপাতির আওতাভুক্ত বায়ুবাহিত ভালভের জন্য বায়ু সরবরাহ নিশ্চিত করা।

3.6.২ এই সিস্টেমে রয়েছে ০.২ মিটার কুপার এয়ার কম্প্রেসার, এয়ার সোর্স ট্রিপলেট, পাইপলাইন, ভ্যালভ ইত্যাদি।

3.6.3 কাজের চাপ ০.৪-০.৬ এমপিএ।

3.7,শীতল জল সিস্টেম

3.7.১ ভ্যাকুয়াম সিস্টেমটি স্বাধীনভাবে চলাচলকারী শীতল জল দ্বারা শীতল করা হয়, যা বায়ু-শীতল চিলার, চাপ পরিমাপকারী, ফিল্টার, ভালভ এবং পাইপলাইনের সমন্বয়ে গঠিত।

3.7.২ শীতল জল ব্যবস্থা পৃথকভাবে নিয়ন্ত্রিত হয়। যদি শীতল জল চাপ অপর্যাপ্ত হয়, প্রধান নিয়ন্ত্রণ ব্যবস্থায় অ্যালার্ম দেওয়া হবে।

3.8 হাইড্রোলিক সিস্টেম

3.8.১ এটি ট্যাঙ্কের দরজা লক করতে ব্যবহৃত হয়।

3.8.২ এই সিস্টেমে হাইড্রোলিক স্টেশন, হাইড্রোলিক সিলিন্ডার, পাইপলাইন, ভ্যালভ ইত্যাদির ৪টি গ্রুপ রয়েছে।

3.9,পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা (টচ স্ক্রিন)

3.9.1 ইন্টিগ্রেটেড বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট. স্বয়ংক্রিয় কন্ট্রোল এবং ম্যানুয়াল অপারেশন দুই মোড প্রদান করা হয়.

3.9.২ প্রধান নিয়ন্ত্রণ উপাদান হিসাবে, প্রোগ্রামযোগ্য নিয়ামক + টাচ স্ক্রিনটি পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়াটি সম্পাদন করতে পারে এবং নিম্নলিখিত ফাংশন রয়েছেঃ

তাপমাত্রা এবং ভ্যাকুয়াম সনাক্তকরণ, প্রদর্শন এবং সঞ্চয়।

টাচ স্ক্রিনটি প্রক্রিয়া প্রবাহ চার্ট এবং প্রতিটি সরঞ্জাম ইউনিটের অপারেশন অবস্থা নিয়ন্ত্রণ করে এবং প্রদর্শন করে।

শুকানোর প্রক্রিয়া চলাকালীন, চিকিত্সা করা পণ্যগুলির স্পেসিফিকেশন অনুযায়ী প্রক্রিয়া পরামিতিগুলি নির্বাচন করুন এবং প্রয়োজনীয় হিসাবে প্রক্রিয়া পরামিতিগুলি পরিবর্তন করুন।

পাম্প এবং ভালভের মধ্যে interlock এবং interlock।

পর্যাপ্ত বায়ু চাপ এবং পানির চাপের জন্য অ্যালার্ম ডিভাইস বাস্তবায়ন করুন।

স্বয়ংক্রিয়ভাবে শুকানোর প্রক্রিয়া চালান।

স্বয়ংক্রিয়ভাবে শুকানোর শেষ পয়েন্ট বিচার করুন।

3.9.4 মিটসুবিশি প্রোগ্রামযোগ্য নিয়ামক (মিটসুবিশি FX সিরিজ পিএলসি) স্বয়ংক্রিয়ভাবে পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়া নিয়ন্ত্রণ সম্পূর্ণ করতে পারে।

3.9.5 ভ্যাকুয়াম পরিমাপের জন্য ডিজিটাল ভ্যাকুয়াম গেইম ব্যবহার করা হবে।

3.9.6 তাপমাত্রা নিয়ন্ত্রণের জন্য ইউগুয়াং ডিজিটাল ডিসপ্লে তাপমাত্রা নিয়ন্ত্রক দুটি সেট ব্যবহার করা হয় এবং তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ± 3 °C।

3.9.7 তাপমাত্রার প্রধান নিয়ন্ত্রণ উপাদান হিসেবে সলিড স্টেট রিলে গ্রহণ করা হয়।

3.9.৮ অন্যান্য নিয়ন্ত্রণ উপাদানগুলি দেশীয় এবং বিদেশী উচ্চ মানের ব্র্যান্ডের পণ্য হতে হবে।

3.10,অন্যান্য প্রযুক্তিগত প্রয়োজনীয়তা

3.10.1প্রতিটি সিস্টেম এবং পাইপলাইনের বাহ্যিক পৃষ্ঠ বিভিন্ন রঙে চিহ্নিত করা হয়।
