ট্রান্সফরমারের জন্য 6000×4000×5000 বর্গক্ষেত্র শুকানোর চুলা

৬০০০×৪০০০×৫০০০

ট্রান্সফরমার ভ্যাকুয়াম শুকানোর সরঞ্জাম

প্রযুক্তিগত প্রস্তাব এবং দরপত্র

ভেরিয়েবল চাপ ভ্যাকুয়াম শুকানোর সরঞ্জাম জার্মান বিশেষজ্ঞ J অনুযায়ী আমাদের কোম্পানি দ্বারা নির্মিত হয়।MOLL) ভ্যাকুয়াম শুকানোর সরঞ্জাম নকশা এবং উত্পাদন আমাদের অভিজ্ঞতা উপর ভিত্তি করে উন্নত হয়এই সরঞ্জামটি মূলত তেল নিমজ্জিত ট্রান্সফরমার, ট্রান্সফরমার এবং ক্যাপাসিটারগুলির দেহ শুকানোর জন্য ব্যবহৃত হয়, যা প্রচলিত ভ্যাকুয়াম শুকানোর তুলনায় শুকানোর সময় 40 ~ 50% হ্রাস করতে পারে।এটি নির্ভরযোগ্য কর্মক্ষমতা সঙ্গে একটি প্রক্রিয়া সরঞ্জাম, উচ্চ দক্ষতা এবং শক্তি সঞ্চয়।

কোম্পানির প্রয়োজনীয়তা অনুযায়ী এবং আমাদের কোম্পানির পরিবর্তনশীল চাপ শুকানোর সরঞ্জামগুলির নকশা নির্দিষ্টকরণের সাথে মিলিয়ে,নিম্নলিখিত প্রযুক্তিগত প্রস্তাবটি এখানে তৈরি করা হয়েছেঃ:

• সরঞ্জামের প্রধান উদ্দেশ্য

এই সরঞ্জামটি ট্রান্সফরমার বা অন্যান্য বৈদ্যুতিক পণ্যগুলির শুকানোর চিকিত্সার জন্য ব্যবহৃত হয় যার ভোল্টেজ স্তর 220KV বা তার নিচে।পার্ট বি পণ্য চিকিত্সার জন্য প্রক্রিয়া প্রয়োজনীয়তা এবং গুণমানের প্রয়োজনীয়তা নিশ্চিত করবে, এবং প্রক্রিয়া চিকিত্সা স্কিম এবং তিনটি ভোল্টেজ স্তরের জন্য প্রাসঙ্গিক নিয়ন্ত্রণ পদ্ধতি প্রদান করে, যথা 220KV, 110KV এবং 35KV।

• সরঞ্জামের প্রধান প্রযুক্তিগত বৈশিষ্ট্য

এই সরঞ্জামগুলির নিম্নলিখিত প্রযুক্তিগত বৈশিষ্ট্য রয়েছেঃ

1এটিতে একটি যুক্তিসঙ্গত ভ্যাকুয়াম সিস্টেম ডিজাইন রয়েছে, এবং শুকানোর সময় ভ্যাকুয়াম পাম্পে কার্যকরভাবে জল দূষণ এড়াতে কনডেনসেন্ট থেকে পর্যাপ্ত ঘনীভবন নির্গত হয়।

2. রোটারি ভেনা ভ্যাকুয়াম পাম্প পরিবেশ বান্ধব ভ্যাকুয়াম পাম্প গ্রহণ করে, এবং ধোঁয়াহীন চিকিত্সা সরাসরি অভ্যন্তরীণ নির্গত করা যেতে পারে।

3গরম করার সময়, দেহের বিভিন্ন তাপমাত্রার উপর নির্ভর করে, ভ্যাকুয়াম ট্যাঙ্কে চাপটি স্বয়ংক্রিয় চাপের পরিবর্তনের মাধ্যমে পর্যায়ক্রমে একটি নির্দিষ্ট মান পর্যন্ত হ্রাস করা হয়,শরীরের বিচ্ছিন্নতা মধ্যে জল বাষ্পীকরণের জন্য সবচেয়ে উপযুক্ত শর্ত তৈরি, যাতে শুকানোর প্রক্রিয়াতে পানি বাষ্পীভবনের প্রক্রিয়াটি যুক্তিসঙ্গত অবস্থায় থাকে।

4. সরঞ্জামটি ভেরিয়েবল চাপ শুকানোর প্রক্রিয়া সামঞ্জস্যের মাধ্যমে শুকানোর প্রক্রিয়াতে আয়রন কোরটির মরিচা সমস্যা কার্যকরভাবে সমাধান করতে পারে।

5সরঞ্জামগুলির অটোমেশন স্তর এবং পণ্যগুলির প্রক্রিয়াকরণ প্রযুক্তির স্তর দেশীয় উন্নত স্তরে পৌঁছতে পারে,এবং প্রক্রিয়াজাত পণ্যের গুণমান শিল্পের উচ্চতর পণ্যের স্তরে পৌঁছাতে পারে.

6এই যন্ত্রপাতি উৎপাদন ও ব্যবহারের নিরাপত্তা নিশ্চিত করতে পারে।

三,সরঞ্জামের প্রধান উপাদান

1. পুরো সরঞ্জাম সেট প্রধান উপাদান নিম্নরূপঃ

1.১ একটি ভ্যাকুয়াম শুকানোর ট্যাংক;

1.২ দরজা খোলার যন্ত্র এবং পোর্টাল ফ্রেমের একটি সেট;

1.৩ ভ্যাকুয়াম সিস্টেমের একটি সেট;

1.4 নিম্ন তাপমাত্রার কনডেনসেশন সিস্টেমের একটি সেট;

1.5 গরম করার দুটি সেট

1.6 একটি বায়ুসংক্রান্ত পাইপলাইন সিস্টেম;

1.7 একটি শীতল জল সিস্টেম;

1.8 হাইড্রোলিক সিস্টেমের একটি সেট;

1.9 নিয়ন্ত্রণ ও পরিমাপ ব্যবস্থা।

2,সাইটের প্রয়োজনীয়তা (পার্ট এ দ্বারা সরবরাহ করা) এবং সহযোগিতার পার্ট এ-কে নিম্নলিখিতগুলি সরবরাহ করতে হবেঃ

নামমাত্র শক্তিঃ ২০০ কিলোওয়াট, ৩৮০ ভোল্ট, ৫০ হার্জ, থ্রি-ফেজ, পার্টি বি এর বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের সাথে সংযুক্ত পাওয়ার সাপ্লাই

শীতল জলঃ চাপ > 0.1MPa, সার্কুলার ওয়াটার ট্যাংক > 8m3

যন্ত্রপাতির তলক্ষেত্রঃ ৭০০০ × ৫০০০ মিমি, গর্তঃ ৭০০০ × পাঁচ হাজার × ৪৫০ মিমি দীর্ঘ × প্রশস্ত × উচ্চ)

সংকুচিত বায়ুঃ 0.4-0.6Mpa, খরচ 0.2 m3/min

3,প্রতিটি সিস্টেমের গঠন, কাঠামোগত প্রয়োজনীয়তা এবং প্রযুক্তিগত পরামিতি

3.1,ভ্যাকুয়াম শুকানোর ট্যাংক:

3.1.1 শুকানোর ট্যাঙ্কের কার্যকরী অভ্যন্তরীণ মাত্রা ৬০০০ × চার হাজার × ৫০০০ মিমি (দীর্ঘ × প্রশস্ত × উচ্চতা), অনুভূমিক প্রকার,কার্যকরী উচ্চতা ট্যাঙ্কের মধ্যে লোড বহনকারী ফ্ল্যাট কার থেকে ট্যাঙ্কের শীর্ষের অভ্যন্তরীণ প্রাচীরের উচ্চতা বোঝায়, ট্যাংক দরজা দরজা খুলতে বৈদ্যুতিকভাবে সরানো হয়, জলবাহীভাবে লক এবং ট্যাংক দরজা 4000 × 5000 মিমি মুখ খোলা দ্বারা নিয়ন্ত্রিত হয়

3.1.2 ঠাণ্ডা অবস্থায় ভ্যাকুয়ামের সীমা ডিগ্রী ≤ 50Pa হতে হবে, ঠাণ্ডা অবস্থায় ভ্যাকুয়াম ট্যাংককে 100Pa পর্যন্ত পাম্প করার সময় ≤ 60min হতে হবে,এবং লোড ছাড়াই ঠান্ডা অবস্থায় বায়ু ফুটোর হার ≤ 200Pa · L/S হতে হবে (মাপ পরিসীমা 50Pa থেকে 720Pa).

3.1.৩ ট্যাংকটি চারপাশে তাপ স্থানান্তর তেল ড্রেন পাইপ দ্বারা গরম করা হয়।

3.1.4 ট্যাঙ্কের বাইরে তাপ নিরোধক হিসেবে রক উট ব্যবহার করা হয় এবং রঙিন ইস্পাত প্লেট বর্মিংয়ের জন্য ব্যবহার করা হয়।বাহ্যিক পৃষ্ঠের সর্বাধিক তাপমাত্রা পরিবেষ্টিত তাপমাত্রার চেয়ে 25 °C বেশি হতে পারে না (জাতীয় মান অনুযায়ী).

3.1.5 ট্যাঙ্ক ফ্ল্যাঞ্জ সিলিং একটি উচ্চ তাপমাত্রা প্রতিরোধী এবং দীর্ঘ জীবন বিশেষ আকৃতির সিলিং রিং, একটি কার্যকর সেবা জীবন 2 বছরের বেশি।ট্যাংক ফ্ল্যাঞ্জ দীর্ঘ ব্যবহারের পরে বিকৃত হবে না.

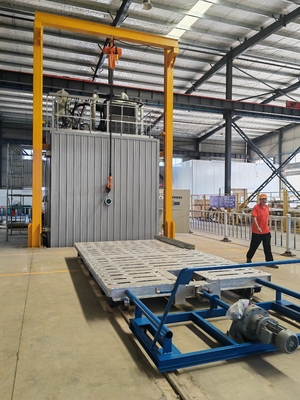

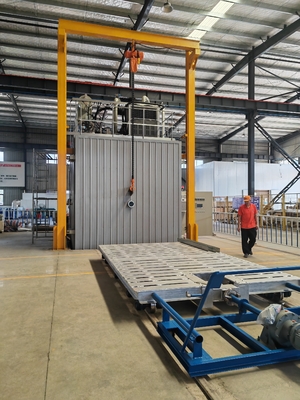

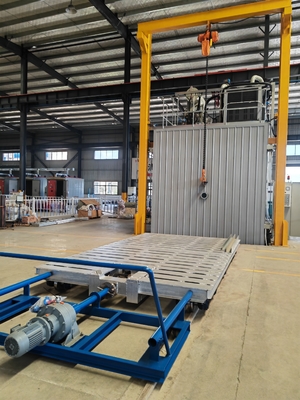

3.1.6 বিধান 5.8 × 3.8M, উচ্চতা ≤ 0.35M, লোড বহনকারী 50T ট্রলি। ট্রলি বড় ট্রান্সফরমার (100T, তিনটি fulcrums) এবং উচ্চ তাপমাত্রা ভ্যাকুয়াম ট্যাংক বহন করতে পারে।ট্রলি চালিত হয় বৈদ্যুতিক ট্যাকশন হেড দ্বারা, যা ট্যাঙ্কে প্রবেশ এবং প্রস্থান করার জন্য সুবিধাজনক।

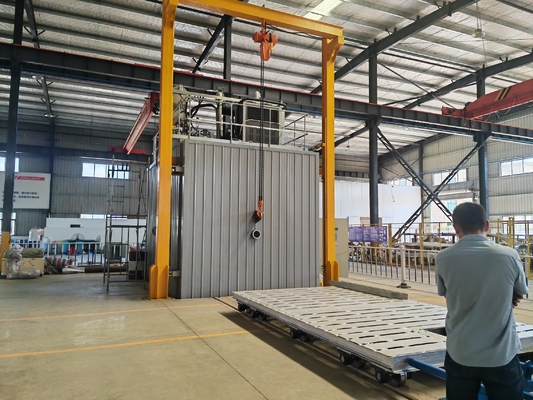

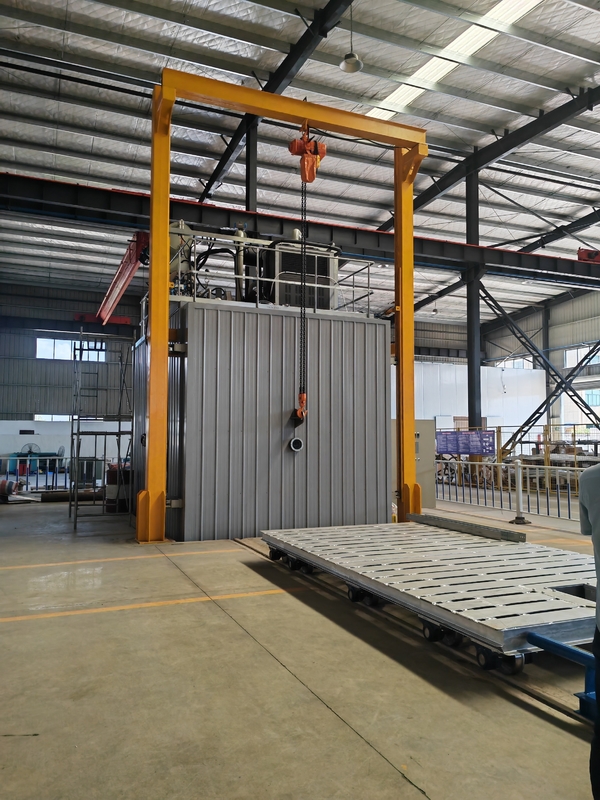

3.2,দরজা খোলার যন্ত্রপাতি এবং পোর্টাল ফ্রেম

3.2.1ট্যাংক দরজা বৈদ্যুতিকভাবে পাশ থেকে সরানো হয় দরজা খুলতে, জলবাহীভাবে লক, এবং প্রতিটি কর্মের জায়গায় হয়.

3.2.2এটিতে ট্যাঙ্ক ডোর ট্রাভার্স গ্যারেন্ট্রি, ড্রাইভ রিডাক্টর এবং ট্রান্সমিশন মেকানিজম রয়েছে।

3.3,ভ্যাকুয়াম সিস্টেম

3.3.1, ভ্যাকুয়াম সিস্টেম SV-300 + SV-300 + SV-300 (তিনলেইবোল্ড পাম্পভ্যাকুয়াম পাম্প) / ZJP-600/ZJP-1200 (মোট পাঁচটি ভ্যাকুয়াম পাম্প) এবং সিস্টেমের সর্বাধিক পাম্পিং গতি 1200L/S। ভ্যাকুয়াম সিস্টেম (পাম্প এবং ভালভ সহ) স্বয়ংক্রিয়ভাবে ক্রম অনুসারে কাজ করে।

3.3.2"ভ্যাকুয়াম সিস্টেমের প্রধান ভালভ উচ্চ নির্ভরযোগ্যতা এবং উচ্চ বিশ্বস্ততা বায়ুসংক্রান্ত প্রধান ভালভ হতে হবে এবং সিস্টেম এছাড়াও বায়ুসংক্রান্ত ভালভ, ইলেক্ট্রোম্যাগনেটিক ভেন্ট ভালভ দিয়ে সজ্জিত করা উচিত,চাপ সংবেদক, ভ্যাকুয়াম পাইপলাইন এবং বিভিন্ন আনুষাঙ্গিক।

3.3.3ট্যাংক থেকে বের করা গ্যাসকে ঠান্ডা করা হবে এবং কনডেন্সার দ্বারা জল ছাড়ানো হবে।

3.3.4সিস্টেম কনফিগারেশন এবং ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

3.4,নিম্ন তাপমাত্রা ঘনীভবন ব্যবস্থা

3.4.1 ভ্যাকুয়াম ট্যাংক থেকে বের করা গ্যাস পানিকে ঘনীভূত করতে একটি অনুভূমিক কনডেন্সার ব্যবহার করা হয় এবং ভ্যাকুয়ামকে ক্ষতিগ্রস্ত না করে এটি ম্যানুয়াল ড্রেনের কাজ করে।

3.4.২ উত্তপ্ত তাপ স্থানান্তর পারফরম্যান্সের সাথে স্টেইনলেস স্টিলের টিউবগুলি কনডেন্সার কনডেন্সার টিউব হিসাবে ব্যবহার করা হবে।

3.4.3 সিস্টেমটি একটি নিম্ন তাপমাত্রা জল chiller (Zhongshan Kairui) দিয়ে সজ্জিত করা হয় যা 10 °C নিম্ন তাপমাত্রা জল সরবরাহ করে যাতে কনডেনসার একটি ভাল condensing প্রভাব নিশ্চিত।

3.5,গরম করার সিস্টেমের দুটি সেট

3.5.1 এই সরঞ্জামের সেটটি বৈদ্যুতিক গরমকরণ দ্বারা গরম করা হয়, দুটি সেট। তাপ স্থানান্তর তেল সার্কুলার গরমকরণ মাধ্যম হিসাবে ব্যবহৃত হয়। মোট গরম করার ক্ষমতা 144kw (দুটি সেট),এবং তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ≤± 3 °C.

3.5.২ এই সিস্টেমটি একটি বৈদ্যুতিক গরম কেন্দ্র, উচ্চ তাপমাত্রা পাইপলাইন পাম্প, ফিল্টার, উচ্চ তাপমাত্রা ভালভ, চাপ পরিমাপকারী, তাপমাত্রা সেন্সর, পাইপলাইন এবং আনুষাঙ্গিক সমন্বয়ে গঠিত।সরঞ্জাম পরিসীমা মধ্যে সমস্ত গরম পাইপলাইন SUS430 স্টেইনলেস স্টীল শীট সঙ্গে armoured হয়, এবং পাথর উল পাইপ বিচ্ছিন্ন করা হয়।

3.6,নিউম্যাটিক পাইপলাইন সিস্টেম

3.6.১ যন্ত্রপাতির আওতাভুক্ত বায়ুবাহিত ভালভের জন্য বায়ু সরবরাহ নিশ্চিত করা।

3.6.২ এই সিস্টেমে রয়েছে ০.২ মিটার কুপার এয়ার কম্প্রেসার, এয়ার সোর্স ট্রিপলেট, পাইপলাইন, ভ্যালভ ইত্যাদি।

3.6.3 কাজের চাপ ০.৪-০.৬ এমপিএ।

3.7,শীতল জল সিস্টেম

3.7.১ ভ্যাকুয়াম সিস্টেমটি স্বাধীনভাবে চলাচলকারী শীতল জল দ্বারা শীতল করা হয়, যা বায়ু-শীতল চিলার, চাপ পরিমাপকারী, ফিল্টার, ভালভ এবং পাইপলাইনের সমন্বয়ে গঠিত।

3.7.২ শীতল জল ব্যবস্থা পৃথকভাবে নিয়ন্ত্রিত হয়। যদি শীতল জল চাপ অপর্যাপ্ত হয়, প্রধান নিয়ন্ত্রণ ব্যবস্থায় অ্যালার্ম দেওয়া হবে।

3.8 হাইড্রোলিক সিস্টেম

3.8.১ এটি ট্যাঙ্কের দরজা লক করতে ব্যবহৃত হয়।

3.8.২ এই সিস্টেমে হাইড্রোলিক স্টেশন, হাইড্রোলিক সিলিন্ডার, পাইপলাইন, ভ্যালভ ইত্যাদির ৪টি গ্রুপ রয়েছে।

3.9,পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা (টচ স্ক্রিন)

3.9.1 ইন্টিগ্রেটেড বৈদ্যুতিক কন্ট্রোল ক্যাবিনেট. স্বয়ংক্রিয় কন্ট্রোল এবং ম্যানুয়াল অপারেশন দুই মোড প্রদান করা হয়.

3.9.২ প্রধান নিয়ন্ত্রণ উপাদান হিসাবে, প্রোগ্রামযোগ্য নিয়ামক + টাচ স্ক্রিনটি পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়াটি সম্পাদন করতে পারে এবং নিম্নলিখিত ফাংশন রয়েছেঃ

তাপমাত্রা এবং ভ্যাকুয়াম সনাক্তকরণ, প্রদর্শন এবং সঞ্চয়।

টাচ স্ক্রিনটি প্রক্রিয়া প্রবাহ চার্ট এবং প্রতিটি সরঞ্জাম ইউনিটের অপারেশন অবস্থা নিয়ন্ত্রণ করে এবং প্রদর্শন করে।

শুকানোর প্রক্রিয়া চলাকালীন, চিকিত্সা করা পণ্যগুলির স্পেসিফিকেশন অনুযায়ী প্রক্রিয়া পরামিতিগুলি নির্বাচন করুন এবং প্রয়োজনীয় হিসাবে প্রক্রিয়া পরামিতিগুলি পরিবর্তন করুন।

পাম্প এবং ভালভের মধ্যে interlock এবং interlock।

পর্যাপ্ত বায়ু চাপ এবং পানির চাপের জন্য অ্যালার্ম ডিভাইস বাস্তবায়ন করুন।

স্বয়ংক্রিয়ভাবে শুকানোর প্রক্রিয়া চালান।

স্বয়ংক্রিয়ভাবে শুকানোর শেষ পয়েন্ট বিচার করুন।

3.9.4 মিটসুবিশি প্রোগ্রামযোগ্য নিয়ামক (মিটসুবিশি FX সিরিজ পিএলসি) স্বয়ংক্রিয়ভাবে পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়া নিয়ন্ত্রণ সম্পূর্ণ করতে পারে।

3.9.5 ভ্যাকুয়াম পরিমাপের জন্য ডিজিটাল ভ্যাকুয়াম গেইম ব্যবহার করা হবে।

3.9.6 তাপমাত্রা নিয়ন্ত্রণের জন্য ইউগুয়াং ডিজিটাল ডিসপ্লে তাপমাত্রা নিয়ন্ত্রক দুটি সেট ব্যবহার করা হয় এবং তাপমাত্রা নিয়ন্ত্রণের নির্ভুলতা ± 3 °C।

3.9.7 তাপমাত্রার প্রধান নিয়ন্ত্রণ উপাদান হিসেবে সলিড স্টেট রিলে গ্রহণ করা হয়।

3.9.৮ অন্যান্য নিয়ন্ত্রণ উপাদানগুলি দেশীয় এবং বিদেশী উচ্চ মানের ব্র্যান্ডের পণ্য হতে হবে।

3.10,অন্যান্য প্রযুক্তিগত প্রয়োজনীয়তা

3.10.1প্রতিটি সিস্টেম এবং পাইপলাইনের বাহ্যিক পৃষ্ঠ বিভিন্ন রঙে চিহ্নিত করা হয়।
