তেল টাইপ পাওয়ার ট্রান্সফরমারের জন্য গোলাকার আকৃতির ভ্যাকুয়াম শুকানোর সরঞ্জাম

পরিবর্তনশীল চাপ ভ্যাকুয়াম শুকানোর সরঞ্জাম জার্মান বিশেষজ্ঞদের দ্বারা প্রস্তাবিত পরিবর্তনশীল চাপ শুকানোর নীতির উপর ভিত্তি করে এবং ভ্যাকুয়াম শুকানোর সরঞ্জামগুলির নকশা এবং উত্পাদনে আমাদের কোম্পানির অভিজ্ঞতার সাথে মিলিত হয়ে আমাদের কোম্পানি দ্বারা তৈরি করা হয়েছে।এই সরঞ্জামগুলি প্রধানত তেল নিমজ্জিত ট্রান্সফরমার এবং ট্রান্সফরমারগুলির শরীর শুকানোর জন্য ব্যবহৃত হয়, যা প্রচলিত ভ্যাকুয়াম শুকানোর তুলনায় প্রায় 30-45% শুকানোর সময় হ্রাস করে।এটি একটি নির্ভরযোগ্য, দক্ষ এবং শক্তি-সাশ্রয়ী প্রক্রিয়া সরঞ্জাম।

1,সরঞ্জামের মূল উদ্দেশ্য

এই সরঞ্জামগুলি 35KV এবং নীচের ভোল্টেজ স্তরের এবং 16000KVA এবং তার নীচের একক ইউনিট ক্ষমতা সহ ট্রান্সফরমার বা অন্যান্য বৈদ্যুতিক পণ্যগুলির শুকানোর চিকিত্সার জন্য ব্যবহৃত হয়।পার্টি বি পণ্য চিকিত্সার প্রক্রিয়া এবং গুণমানের প্রয়োজনীয়তার গ্যারান্টি দেয় এবং 35KV এবং 10KV-এর দুটি ভোল্টেজ স্তরের জন্য প্রক্রিয়া চিকিত্সা পরিকল্পনা এবং সম্পর্কিত নিয়ন্ত্রণ পদ্ধতি সরবরাহ করে।

2,সরঞ্জামের প্রধান প্রযুক্তিগত বৈশিষ্ট্য

1) একটি যুক্তিসঙ্গত ভ্যাকুয়াম সিস্টেম ডিজাইন থাকার কারণে, শুকানোর প্রক্রিয়া চলাকালীন আর্দ্রতা দ্বারা ভ্যাকুয়াম পাম্পের দূষণ কার্যকরভাবে এড়াতে কনডেন্সার থেকে পর্যাপ্ত কনডেনসেট নিঃসৃত হয়।

2) গরম করার প্রক্রিয়া চলাকালীন, শরীরের বিভিন্ন তাপমাত্রা অনুসারে, ভ্যাকুয়াম ট্যাঙ্কের অভ্যন্তরে চাপকে একটি নির্দিষ্ট মান পর্যন্ত কমাতে একাধিক স্বয়ংক্রিয় চাপ পরিবর্তন করা হয়, যা শরীরের অন্তরণে জলের বাষ্পীভবনের জন্য সবচেয়ে উপযুক্ত পরিস্থিতি তৈরি করে। , এবং শুকানোর প্রক্রিয়ায় জলের বাষ্পীভবন প্রক্রিয়াকে যুক্তিসঙ্গত অবস্থায় রাখা।

3) ট্রান্সফরমার পণ্যগুলিতে সরঞ্জামগুলির শুকানোর চিকিত্সার প্রভাব ভাল, এবং ঐতিহ্যগত গরম বাতাস শুকানোর সরঞ্জামগুলির সাথে তুলনা করে, এটি 30% এরও বেশি শক্তি সঞ্চয় করে।

4) পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়ার মাধ্যমে সরঞ্জামগুলি সামঞ্জস্য করা হয়েছে, যা শুকানোর প্রক্রিয়া চলাকালীন আয়রন কোরে মরিচা গঠনের সমস্যাটি কার্যকরভাবে সমাধান করতে পারে।

5) সরঞ্জামগুলির অটোমেশন স্তর এবং পণ্য প্রক্রিয়াকরণ প্রযুক্তির স্তর উভয়ই চীনে উন্নত স্তরে পৌঁছতে পারে এবং প্রক্রিয়াজাত পণ্যগুলির গুণমান শিল্পের প্রথম-শ্রেণীর পণ্যগুলির স্তরে পৌঁছতে পারে

3,কারিগরি প্রস্তাব

1. সরঞ্জাম রচনা

1.1।ভ্যাকুয়াম শুকানোর ট্যাঙ্ক সিস্টেমের এক সেট

1.2।বৈদ্যুতিক দরজা খোলার সিস্টেমের এক সেট

1.3।বৈদ্যুতিক ট্রলি সিস্টেমের এক সেট

1.4।ভ্যাকুয়াম সিস্টেমের এক সেট

1.5।কম-তাপমাত্রার ঘনীভবন সিস্টেমের এক সেট

1.6।হিটিং সিস্টেমের এক সেট

1.7 কুলিং ওয়াটার পাইপলাইন সিস্টেমের একটি সেট

1.8 বায়ুসংক্রান্ত প্লাম্বিংয়ের এক সেট

1.9।নিয়ন্ত্রণ ব্যবস্থার এক সেট

2. সরঞ্জামের শক্তি, জল, গ্যাসের উত্স এবং মৌলিক শর্তগুলির প্রয়োজনীয়তা (ব্যবহারকারী দ্বারা সরবরাহ করা)

2.1।রেটেড পাওয়ার: 110kW, 380V, 50Hz, থ্রি-ফেজ ফাইভ ওয়্যার ডেডিকেটেড ডিস্ট্রিবিউশন ক্যাবিনেট, পাওয়ার সাথে বৈদ্যুতিক কন্ট্রোল ক্যাবিনেটের সাথে সংযুক্ত।

2.2।জলের উৎস: চাপ>0.1MPa, সর্বাধিক খরচ>3m3/h, জলের তাপমাত্রা ≤ 25 ℃।

2.3।সংকুচিত বায়ু: 0.4~0.6MPa, প্রায় 0.3m3/মিনিটের সংকুচিত বায়ু খরচ সহ।

2.4।সরঞ্জাম পদচিহ্ন: প্রায় 7000 × 8500 মিমি।

3. প্রতিটি সিস্টেমের প্রযুক্তিগত শর্ত

3.1।ভ্যাকুয়াম শুকানোর ট্যাঙ্ক সিস্টেমের এক সেট

প্রযুক্তিগত সূচক:

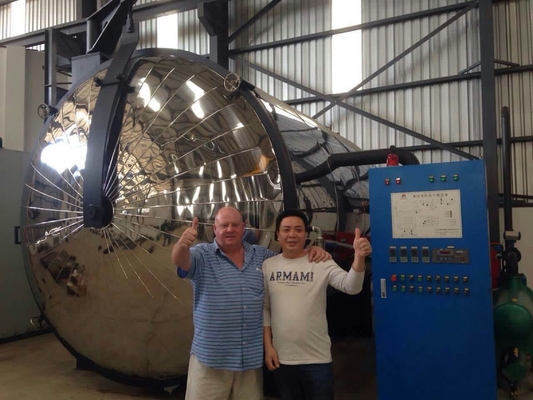

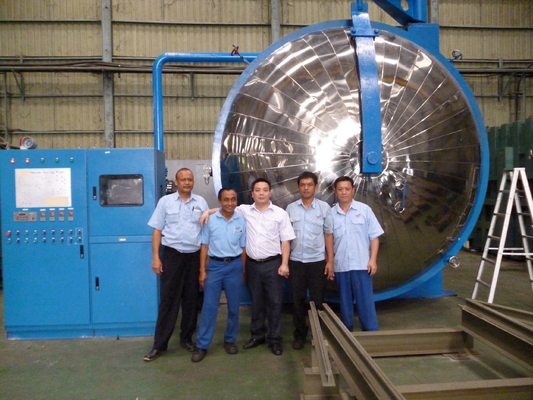

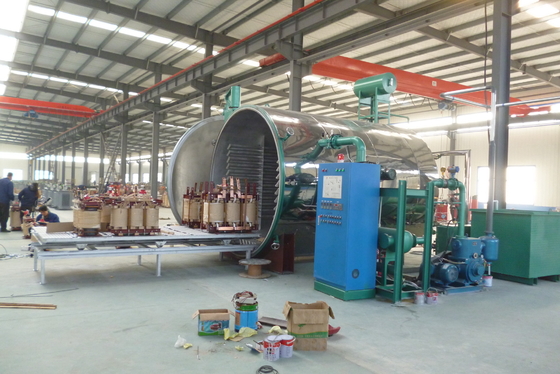

ট্যাঙ্কের আকার Ф 3200 × 4000 মিমি, মাটিতে অনুভূমিকভাবে স্থাপন করা, ট্যাঙ্কের ভিতরের ট্র্যাকটি মাটির সাথে ফ্লাশ করে।পাশের চলমান বৈদ্যুতিক দরজা খোলা হয়, এবং যখন ট্যাঙ্কের দরজাটি জায়গায় বন্ধ থাকে, তখন এটি বায়ুমণ্ডলীয়ভাবে লক করা হয়;দরজা খোলার দিকটি হল ট্যাঙ্কের দরজার মুখোমুখি হওয়া এবং খোলার জন্য এটিকে বৈদ্যুতিকভাবে ডান দিকে সরানো।

চরম ভ্যাকুয়াম ডিগ্রী (নো-লোড, ঠান্ডা অবস্থা) ≤ 10Pa, ফুটো হার (নো-লোড, ঠান্ডা অবস্থা) ≤ 100Pa · L/S. ট্যাঙ্কটি নেগেজ পাইপের সারি দ্বারা উত্তপ্ত হয়।তাপ স্থানান্তর তেল তাপ স্থানান্তর মাধ্যম হিসাবে ব্যবহৃত হয়।উত্তপ্ত সারি পাইপের এলাকা পরিবর্তনশীল চাপ পদ্ধতির প্রক্রিয়া প্রয়োজনীয়তা পূরণ করে।উত্তপ্ত সারি পাইপগুলি বিজোড় ইস্পাত পাইপ দিয়ে তৈরি এবং চার দিকে (উভয় দিক, নীচে এবং পিছনে) সাজানো হয়।

কাজের তাপমাত্রা 115 ± 5 ℃, স্বয়ংক্রিয় তাপমাত্রা নিয়ন্ত্রণ সহ।ট্যাঙ্কের ভিতরে স্থানের তাপমাত্রা, শরীরের তাপমাত্রা এবং নিরোধক উপাদান পরিমাপ করতে ট্যাঙ্কটি তিনটি তাপমাত্রা সেন্সর দিয়ে সজ্জিত।

ট্যাঙ্ক বডির ফ্ল্যাঞ্জ সিলিং রিং একটি উচ্চ-তাপমাত্রা এবং তেল-প্রতিরোধী সিলিং রিং।

ট্যাঙ্কটি একটি কাজের ট্রলি দিয়ে সজ্জিত, 30T এর লোড ক্ষমতা এবং 2200mmX4000mm আকারের।

রক উলের নিরোধক, স্টেইনলেস স্টীল (SUS430) শীট বর্ম

কনফিগারেশন তালিকা:

ভ্যাকুয়াম ট্যাংক বডির 1 সেট

দরজা খোলার পদ্ধতির 1 সেট

ট্যাঙ্কের ভিতরে ডিসচার্জ পাইপের 4 সেট

কাজের ট্রলির 1 সেট

ট্যাংক দরজা সিলিং রিং 1 সেট

তাপমাত্রা সেন্সর 3 সেট

ট্যাঙ্কের ভিতরে ট্র্যাকের 1 সেট

স্টেইনলেস স্টীল নিরোধক বর্ম 1 সেট

3.2।বৈদ্যুতিক দরজা খোলার সিস্টেমের এক সেট

3.2.1।ট্যাঙ্কের দরজার বৈদ্যুতিক পাশ দিয়ে চলাচল দরজা খুলে দেয়, সিলিন্ডারটি লক করা হয় এবং প্রতিটি ক্রিয়াকলাপের ট্র্যাভেল সুইচগুলি সুরক্ষার জন্য ইন্টারলক করা হয়।

3.2.2।একটি ট্যাঙ্ক ডোর ট্রান্সভার্স গ্যান্ট্রি, একটি ড্রাইভ রিডুসার এবং একটি ট্রান্সমিশন মেকানিজম নিয়ে গঠিত

3.3 বৈদ্যুতিক ট্রলি সিস্টেমের এক সেট

3.3.1 বৈদ্যুতিক ট্র্যাকশন গাড়ি, মোটর ডাইরেক্ট রিডাকশন গিয়ার, ড্র্যাগ মেকানিজম

3.3.2 লোড ভারবহন: 30 টন

3.3.3।কাজের ট্রলির সামগ্রিক মাত্রা: 4000 × 2200 (লম্বা × প্রশস্ত)

3.4।ভ্যাকুয়াম সিস্টেমের এক সেট (তিন সেট)

3.4.1।ভ্যাকুয়াম সিস্টেমটি SV-300B+SV-300B দিয়ে কনফিগার করা হয়েছে (লেবোল্ড পাম্প)/ZJP-600, মোট তিনটি ভ্যাকুয়াম পাম্প এবং সর্বোচ্চ 600L/S পাম্পিং গতি।ভ্যাকুয়াম সিস্টেম (পাম্প এবং ভালভ সহ) ক্রমানুসারে এবং স্বয়ংক্রিয়ভাবে কাজ করে।

3.4.2।সিস্টেমটি একটি অত্যন্ত নির্ভরযোগ্য ভ্যাকুয়াম ট্রান্সফরমার ভালভ গ্রুপ, ইলেক্ট্রোম্যাগনেটিক ভ্যাকুয়াম রিলিফ ভালভ, ম্যানুয়াল রিলিফ ভালভ, ভ্যাকুয়াম সেন্সর, ভ্যাকুয়াম পাইপলাইন এবং সংশ্লিষ্ট জিনিসপত্র দিয়ে সজ্জিত।পরিবর্তনশীল চাপ ভালভ গ্রুপের মধ্যে রয়েছে DN100 বায়ুসংক্রান্ত ভালভ, DN50 বৈদ্যুতিক ভালভ এবং পাতলা ফিল্ম ভ্যাকুয়াম সেন্সর (পরিবর্তনশীল চাপ প্রক্রিয়ার একটি মূল উপাদান)।

3.4.3।ট্যাঙ্ক থেকে নিষ্কাশিত গ্যাস কনডেন্সার দ্বারা ঠান্ডা এবং ডিহাইড্রেটেড হয়

3.5।কম-তাপমাত্রার ঘনীভবন সিস্টেমের এক সেট

3.5.1।একটি নতুন অনুভূমিক কাঠামো কনডেন্সার, যা দ্রুত এবং কার্যকরভাবে ট্যাঙ্ক থেকে গ্যাস এবং আর্দ্রতা ঘনীভূত করতে পারে এবং একটি স্বয়ংক্রিয় নিষ্কাশন ডিভাইস রয়েছে যা ভ্যাকুয়ামের ক্ষতি করে না।

3.5.2।কনডেন্সারের কার্যকর ঘনীভবন এলাকা প্রক্রিয়া প্রয়োজনীয়তা পূরণ করে, এবং অভ্যন্তরীণ উপাদান স্টেইনলেস স্টীল পাইপ তৈরি করা হয়।

3.5.3।10 ℃ নীচে কম-তাপমাত্রার জল সরবরাহ করতে 4P সমন্বিত নিম্ন-তাপমাত্রার জল চিলারের একটি সেট কনফিগার করুন, কনডেন্সারের ভাল ঘনীভবন প্রভাব নিশ্চিত করুন

3.6 হিটিং সিস্টেম

3.6.1।হিটিং সেন্টার হিটিং, হিটিং পাওয়ার 74kW (হিটিং বডি 72KW, উচ্চ-তাপমাত্রা তেল পাম্প 2KW)।একটি তাপ স্থানান্তর মাধ্যম হিসাবে, সিস্টেমটি একটি গরম করার বডি, একটি উচ্চ-তাপমাত্রা তেল বিতরণ পাম্প, একটি ফিল্টার, একটি তাপমাত্রা সেন্সর, একটি উচ্চ-তাপমাত্রা ভালভ, একটি চাপ পরিমাপক, একটি সম্প্রসারণ ট্যাঙ্ক ইত্যাদি নিয়ে গঠিত।

3.6.2।হিটিং সেন্টারের স্বয়ংক্রিয় নিয়ন্ত্রণ, তাপমাত্রার অ্যালার্মের উপরে, সর্বোচ্চ গরম করার তাপমাত্রা 130 ℃, তাপমাত্রা নিয়ন্ত্রণের সঠিকতা ± 5 ℃

3.7 পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা (টাচ স্ক্রিন)

3.7.1।সম্পূর্ণ সিস্টেম টাচ স্ক্রিন নিয়ন্ত্রণ সহ ইন্টিগ্রেটেড সম্পূর্ণরূপে আবদ্ধ বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিসভা, কাজের অবস্থা পর্যবেক্ষণ এবং নিয়ন্ত্রণের জন্য সুবিধাজনক।

3.72 যন্ত্রপাতির পুরো সেটের মেমোনিক প্রধান সিস্টেম হল স্বয়ংক্রিয় নিয়ন্ত্রণ, তাপমাত্রা নিয়ন্ত্রণ, এবং ভ্যাকুয়াম পাম্প স্টার্টআপে ইন্টারলকিং সুরক্ষা ফাংশন রয়েছে।

3.7.3।ট্যাঙ্কের প্রতিটি পয়েন্টের তাপমাত্রা ডিজিটাল প্রদর্শন স্বজ্ঞাত এবং নির্ভরযোগ্য।

3.7.4।ভ্যাকুয়াম পরিমাপ প্রতিরোধের ভ্যাকুয়াম গেজ এবং ভ্যাকুয়াম সেন্সর ব্যবহার করে।

3.7.5।মূল প্রক্রিয়া অপারেটিং সিস্টেমটি মিতসুবিশি দ্বারা প্রয়োগ করা হয়।

3.7.6 শেষ বিন্দু রায়: ট্যাঙ্কে জলীয় বাষ্পের আংশিক চাপের উপর ভিত্তি করে, পরিবর্তনশীল চাপ পদ্ধতির প্রয়োজনীয়তা অনুসারে সম্পূর্ণ প্রক্রিয়ার জন্য শেষ বিন্দুর রায় স্বয়ংক্রিয়ভাবে সঞ্চালিত হয়।

3.7.7।পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়া সম্পূর্ণ সেট আমাদের কোম্পানি দ্বারা প্রদান করা হয়.

3.7.8।বিভিন্ন নিয়ন্ত্রণ সার্কিটের মধ্যে ইন্টারলকিং এবং ইন্টারলকিং।

3.7.9।পানির নিচে এবং আন্ডার ভোল্টেজ (বায়ু) সুরক্ষা।

3.7.10।পুরো সিস্টেমটি পার্টি এ-এর উৎপাদন পরিবেশের অবস্থার অধীনে নির্ভরযোগ্য অপারেশন নিশ্চিত করে

3.8 কুলিং ওয়াটার সিস্টেম

3.8.1।এটি বৈদ্যুতিক যোগাযোগের চাপ গেজ, ভালভ এবং পাইপলাইন সমন্বিত ভ্যাকুয়াম কনডেন্সার এবং ভ্যাকুয়াম পাম্পে শীতল জল সরবরাহ করতে ব্যবহৃত হয়।

3.8.2 শীতল জলের চাপ অপর্যাপ্ত হলে, একটি অ্যালার্ম জারি করা হবে৷

3.8.3।এই সিস্টেমের ইনলেট এবং আউটলেট ওয়াটার সাইটে পার্টি A-এর পাবলিক সার্কুলেটিং ওয়াটার সিস্টেমের সাথে সংযুক্ত

3.9 কম্প্রেসড এয়ার সিস্টেম

ব্যবহারকারীর দেওয়া সংকুচিত বায়ু উৎস (0.3m3/মিনিট)

সিস্টেমটি সংশ্লিষ্ট বায়ুসংক্রান্ত ট্রিপলেট, চাপ পরিমাপক, পাইপলাইন, ভালভ এবং পাইপলাইন নিয়ে গঠিত

4.0 অন্যান্য প্রযুক্তিগত প্রয়োজনীয়তা

4.1।ভ্যাকুয়াম সিস্টেমের উপাদানগুলির সমস্ত পৃষ্ঠতল যা নিষ্কাশিত গ্যাসের সংস্পর্শে আসে (পাম্প এবং ভালভ ব্যতীত) মরিচা প্রতিরোধের সাথে চিকিত্সা করা হবে।

4.2 প্রতিটি সিস্টেম এবং পাইপলাইনের পৃষ্ঠে বিভিন্ন রঙের চিহ্ন রয়েছে
