৩০ মিটার দীর্ঘ ইস্পাত পাইপ হ্যান্ডলিংয়ের জন্য অতিরিক্ত প্রশস্ত ডেক মোটর চালিত ট্রান্সফার ট্রলি রেল ট্রান্সফার কার্ট ২৫ টন লোড রেটিং সহ

৩০ মিটার দীর্ঘ ইস্পাত পাইপ হ্যান্ডলিংয়ের জন্য অতিরিক্ত প্রশস্ত ডেক মোটর চালিত ট্রান্সফার ট্রলি রেল ট্রান্সফার কার্ট ২৫ টন লোড রেটিং সহ
৩০ মিটার দীর্ঘ ইস্পাত পাইপ হ্যান্ডলিংয়ের জন্য অতিরিক্ত প্রশস্ত ডেক মোটর চালিত ট্রান্সফার ট্রলি রেল ট্রান্সফার কার্ট ২৫ টন লোড রেটিং সহ

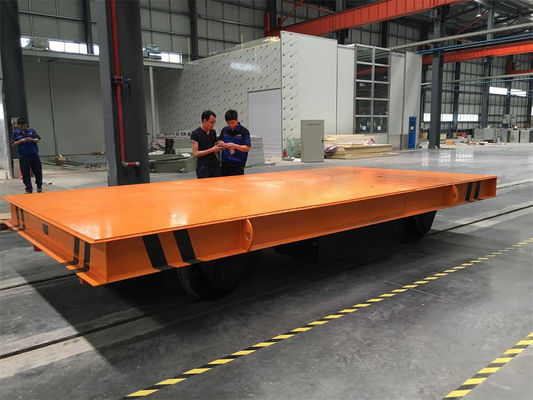

বড় ইমেজ :  ৩০ মিটার দীর্ঘ ইস্পাত পাইপ হ্যান্ডলিংয়ের জন্য অতিরিক্ত প্রশস্ত ডেক মোটর চালিত ট্রান্সফার ট্রলি রেল ট্রান্সফার কার্ট ২৫ টন লোড রেটিং সহ

পণ্যের বিবরণ:
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: Jinqiu
সাক্ষ্যদান: CE, ISO9001
মডেল নম্বার: KPX-25W
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 16000-28000 / Set
প্যাকেজিং বিবরণ: দুটি বোল্টেড মডিউল, পাতলা পাতলা কাঠের কেস, ফ্ল্যাট র্যাক বা খোলা শীর্ষ কন্টেইনার প্যাকিং
ডেলিভারি সময়: আমানত করার 55-70 দিন পরে
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: প্রতি মাসে 40 সেট
বিস্তারিত পণ্যের বর্ণনা
রেট লোড: 25 টি ডেকের আকার: 12000 x 3200 মিমি
দোলনা সারি: 3 সামঞ্জস্যযোগ্য ভ্রমণের গতি: 15 মি/মিনিট লোড
রেলগেজ: 2000 মিমি ড্রাইভ: 2 x 4.0 kW গিয়ারড মোটর
পাওয়ার সাপ্লাই: 48 V ব্যাটারি 400 Ah
বিশেষভাবে তুলে ধরা:

অতিরিক্ত প্রশস্ত ডেক ট্রান্সফার কার্ট

,

দীর্ঘ উপাদান রেল ট্রলি

,

২৫ টন পাইপ হ্যান্ডলিং কার্ট

পণ্যের সংক্ষিপ্ত বিবরণ

, ত্রিশ মিটার পাইপের অংশ, কাঠামোগত প্রোফাইল বা উইন্ড টাওয়ারের অংশগুলি একটি স্ট্যান্ডার্ড ফ্ল্যাট কার্টে সরানো হলে লোডটি হাঁটা, ঝুলে যাওয়া বা টিপ দেওয়ার সম্ভাবনা থাকে, কারণ কার্টটি ছোট এবং উপাদানটি দীর্ঘ। এই অতিরিক্ত প্রশস্ত ডেক রেল ট্রান্সফার কার্টটি বিপরীত পদ্ধতি গ্রহণ করে। একটি ১২ মিটার দীর্ঘ, ৩.২ মিটার প্রশস্ত প্ল্যাটফর্ম তিনটি সারিতে সামঞ্জস্যযোগ্য ভি ক্র্যাডল বহন করে, এবং পাইপ বা প্রোফাইল উভয় প্রান্তে নিয়ন্ত্রিত উপায়ে ঝুলে থাকে যখন ক্র্যাডল ব্যবধান অংশটিকে গড়িয়ে যাওয়া থেকে বিরত রাখে। ২৫ টন রেটযুক্ত, কার্টটি দীর্ঘ উপাদান সরাসরি পরিচালনা করে এবং একটি ছোট কার্ট অন্যথায় প্রতিটি সরানোর জন্য যে ক্রেন বুকিংয়ের প্রয়োজন হত তা দূর করে।

, চ্যাসিসটি Q345 ইস্পাতের একটি ওয়েল্ডেড বক্স বিম কাঠামো, যা সম্পূর্ণ ডেক প্রস্থ জুড়ে শক্ত করা হয়েছে যাতে এক প্রান্তে কেন্দ্রীভূত লোড অসম রেলের উপর ফ্রেমকে মোচড় না দেয়। প্রতিটি অ্যাক্সেল ডাবল রো টেপারড রোলার বিয়ারিংগুলিতে চলে যা ২৫ টনের জন্য আকারের, এবং ড্রাইভ দুটি স্বাধীন গিয়ারড মোটরগুলির মাধ্যমে প্রয়োগ করা হয় যা একটি টর্ক স্প্লিটিং কন্ট্রোলারের মাধ্যমে লোড ভাগ করে নেয়। যেখানে একটি ১২ মিটার কার্ট ভবনের ভিতরে ঘুরতে পারে না, সেখানে দুটি সিঙ্ক্রোনাইজড কার্টের একটি ট্যান্ডেম ব্যবস্থা উপলব্ধ রয়েছে যাতে পাইপ উভয় প্রান্তে বহন করা হয় এবং একটি বক্ররেখা বরাবর চালিত হয়।

মূল বৈশিষ্ট্য
  • দীর্ঘ অংশের জন্য ১২ মিটার ডেক: একটি প্রশস্ত ৩২০০ মিমি প্ল্যাটফর্ম তিনটি ক্র্যাডল সারি সহ ৩০ মিটার পাইপ এবং প্রোফাইল বহন করে যা ক্রেন ছাড়াই নিয়ন্ত্রিত ওভারহ্যাং সহ।
  • সামঞ্জস্যযোগ্য ভি ক্র্যাডল: ক্র্যাডল ব্যবধান এবং খোলার কোণ সেকশন ব্যাসের জন্য সেট করা হয়, এবং রাবারযুক্ত প্যাড পরিবহনের সময় পেইন্ট এবং কোটিংয়ের ক্ষতি প্রতিরোধ করে।
  • টর্শন প্রতিরোধী বক্স ফ্রেম: Q345 চ্যাসিসটি সম্পূর্ণ প্রস্থ জুড়ে শক্ত করা হয়েছে, তাই একটি অফ-সেন্টার ২৫ টন লোড ফ্রেমকে মোচড় দেয় না বা একটি চাকা রেল থেকে তুলে দেয় না।
  • টুইন মোটর লোড শেয়ারিং: টর্ক স্প্লিটিং কন্ট্রোলার সহ দুটি গিয়ারড ড্রাইভ দীর্ঘ রানগুলিতে কার্টটিকে সোজা ট্র্যাক করে এবং ভেজা রেলগুলিতে চাকা স্লিপ কমায়।
  • অ্যান্টি রোল আউটরিগার: প্রত্যাহারযোগ্য সাইড সাপোর্টগুলি লোডের প্রান্তগুলির নীচে স্থাপন করা হয় যে কোনও স্থানান্তরের জন্য যেখানে ওভারহ্যাংিং অংশটি সুইং বা রোল করতে পারে।
  • আউটডোর রেটযুক্ত বিকল্প: স্টোরেজ ইয়ার্ড এবং কোয়েসাইড ব্যবহারের জন্য ইলেকট্রিক্যাল প্যাকেজটি আইপি৬৫ পর্যন্ত আপগ্রেড করা যেতে পারে হট ডিপ গ্যালভানাইজড ফ্রেম এবং স্টেইনলেস ফাস্টেনার সহ।
প্রযুক্তিগত বৈশিষ্ট্য
মডেল KPX-25W
রেটযুক্ত লোড ২৫ টন
ডেক আকার (দৈর্ঘ্য x প্রস্থ) ১২০০০ x ৩২০০ মিমি
ক্র্যাডল সারি ৩, সামঞ্জস্যযোগ্য ব্যবধান
সর্বোচ্চ ওয়ার্কপিস দৈর্ঘ্য ৩০,০০০ মিমি ওভারহ্যাং সহ
ভ্রমণের গতি ১৫ মিটার/মিনিট লোড সহ, ২০ মিটার/মিনিট খালি
রেল গেজ ২০০০ মিমি
চাকার ব্যাস ৫০০ মিমি ফোর্জড স্টিল
ড্রাইভ কনফিগারেশন টুইন গিয়ারড মোটর, ২ x ৪.০ কিলোওয়াট
পাওয়ার সাপ্লাই ৪৮ ভোল্ট ব্যাটারি, ৪০০ অ্যাম্পিয়ার-ঘন্টা
ফ্রেম উপাদান Q345B ওয়েল্ডেড বক্স বিম
ডেক উচ্চতা ৬৫০ মিমি
নিয়ন্ত্রণ এবং সুরক্ষা বিকল্প

, দীর্ঘ লোডের জন্য অনুমানযোগ্য থামার প্রয়োজন। ড্রাইভটি প্রতিটি অ্যাক্সেলে একটি যান্ত্রিক ফেইল-সেফ ব্রেক সহ রিজেনারেটিভ ব্রেকিং ব্যবহার করে, এবং কন্ট্রোলার ডেসিলারেশনকে র‍্যাম্প করে যাতে ৩০ মিটার পাইপ কার্ট থামলে সামনে স্লাইড না হয়। ঐচ্ছিক সরঞ্জামের মধ্যে উভয় ডেক প্রান্তে একটি লেজার অ্যান্টি-কলিশন স্ক্যানার, প্রতিটি ক্র্যাডলে একটি লোড উপস্থিতি সেন্সর, একটি শ্রবণযোগ্য ভ্রমণ অ্যালার্ম, আউটডোর ইয়ার্ডের জন্য ১০০ মিটার রেঞ্জ সহ রেডিও রিমোট কন্ট্রোল এবং একটি ট্যান্ডেম সিঙ্ক্রোনাইজেশন কিট অন্তর্ভুক্ত রয়েছে যা দুটি কার্টকে একে অপরের থেকে ২০ মিমি এর মধ্যে রাখে যখন পাইপ উভয় প্রান্তে বহন করা হয়। রেল পরিষ্কারের ব্রাশ এবং বাফার সহ একটি রেল শেষ স্টপ প্রায়শই আউটডোর ইনস্টলেশনের জন্য যুক্ত করা হয়।

অ্যাপ্লিকেশন

, এই কার্টটি যেখানে উপাদানের দৈর্ঘ্য ওজনের চেয়ে হ্যান্ডলিং সমস্যা তৈরি করে সেখানে ব্যবহৃত হয়। সাধারণ সাইটগুলির মধ্যে রয়েছে পাইপ মিল এবং কোটিং প্ল্যান্টগুলি যেখানে ফিনিশড লাইন পাইপের স্পুলগুলি সরানো হয়, স্ট্রাকচারাল স্টিল ফ্যাব্রিকেটরগুলি যেখানে স, ড্রিল এবং ব্লাস্ট স্টেশনগুলির মধ্যে বিম এবং কলামগুলি সরানো হয়, উইন্ড এনার্জি ওয়ার্কস যেখানে টাওয়ার সেগমেন্ট এবং ব্লেড রুট ইনসার্টগুলি পরিচালনা করা হয়, শিপইয়ার্ডগুলি যেখানে প্রিফ্যাব্রিকেশন এবং অ্যাসেম্বলির মধ্যে স্টিফেনড প্যানেলগুলি সরানো হয়, এবং স্টোরেজ ইয়ার্ডগুলি যেখানে গ্যালভানাইজড বা কোটেড প্রোফাইলগুলি ক্রেন কন্টাক্ট ড্যামেজ ছাড়াই সরানো দরকার। প্রি-কাস্ট কংক্রিট প্ল্যান্ট এবং রেল রক্ষণাবেক্ষণ ডিপো দীর্ঘ স্লিপার এবং সুইচ কম্পোনেন্টগুলির জন্য প্রশস্ত ডেক কার্ট ব্যবহার করে।

প্যাকেজিং এবং গুণমান নিশ্চিতকরণ

, যেহেতু ডেক স্ট্যান্ডার্ড কন্টেইনারের দৈর্ঘ্যের চেয়ে বেশি, তাই কার্টটি দুটি বোল্টেড মডিউলে তৈরি করা হয় যার একটি মেশিনেড এবং ডাওয়েলড জয়েন্ট রয়েছে যা চালানের আগে কারখানায় একত্রিত এবং সারিবদ্ধ করা হয়। সম্পূর্ণ ইউনিটটি রেটযুক্ত ক্ষমতার ১২৫ শতাংশে লোড পরীক্ষা করা হয় যখন ডেক ডিফ্লেকশন এবং রেল কন্টাক্ট পরিমাপ করা হয়, তারপরে মডিউলগুলি আলাদা করা হয়, রং করা হয়, মরিচা প্রতিরোধক কোটিং দিয়ে সুরক্ষিত করা হয় এবং একটি ৪০ ফুট ওপেন টপ বা ফ্ল্যাট র্যাক কন্টেইনারের জন্য প্লাইউড কেসে প্যাক করা হয়। শিপিংয়ের মধ্যে জয়েন্ট বোল্ট সেট, অ্যালাইনমেন্ট शिम, ইলেকট্রিক্যাল স্কিম্যাটিক্স, প্রযোজ্য হলে ট্যান্ডেম ওয়্যারিং ডায়াগ্রাম এবং ইংরেজিতে একটি ইনস্টলেশন এবং কমিশনিং ম্যানুয়াল অন্তর্ভুক্ত রয়েছে।
