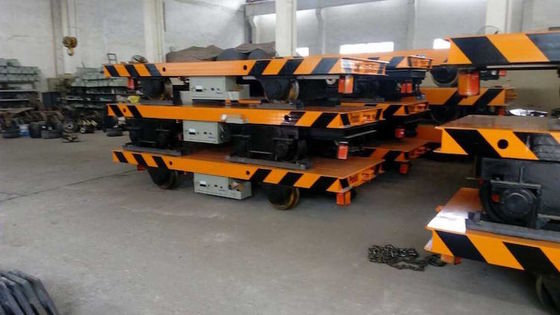

মোটরচালিত ট্রলি সিস্টেমের জন্য 90 ডিগ্রি সূচকযুক্ত ঘূর্ণন এবং ফ্লাশ ক্রসিং ডেক সহ 20 টন টার্নটেবল রেল ট্রান্সফার কার্ট

মোটরচালিত ট্রলি সিস্টেমের জন্য 90 ডিগ্রি সূচকযুক্ত ঘূর্ণন এবং ফ্লাশ ক্রসিং ডেক সহ 20 টন টার্নটেবল রেল ট্রান্সফার কার্ট
মোটরচালিত ট্রলি সিস্টেমের জন্য 90 ডিগ্রি সূচকযুক্ত ঘূর্ণন এবং ফ্লাশ ক্রসিং ডেক সহ 20 টন টার্নটেবল রেল ট্রান্সফার কার্ট

বড় ইমেজ :  মোটরচালিত ট্রলি সিস্টেমের জন্য 90 ডিগ্রি সূচকযুক্ত ঘূর্ণন এবং ফ্লাশ ক্রসিং ডেক সহ 20 টন টার্নটেবল রেল ট্রান্সফার কার্ট

পণ্যের বিবরণ:
উৎপত্তি স্থল: হেনান, চীন
পরিচিতিমুলক নাম: Jinqiu
সাক্ষ্যদান: CE, ISO9001
মডেল নম্বার: KPT-20
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: USD 12000-22000 / Set
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠের কেস, পিট রিং এবং অ্যাঙ্করগুলি আলাদাভাবে প্যাক করা, সমুদ্র উপযোগী রপ্তানি প্যাকিং
ডেলিভারি সময়: আমানতের 50-65 দিন পরে
পরিশোধের শর্ত: টি/টি, এল/সি
যোগানের ক্ষমতা: প্রতি মাসে 60 সেট
বিস্তারিত পণ্যের বর্ণনা
রেট লোড: 20 টি ঘূর্ণন কোণ: 90 ডিগ্রী সূচীকৃত
ডেকের আকার: 4500 x 2500 মিমি ঘূর্ণন গতি: 0.8 r/মিনিট
ভ্রমণের গতি: 20 মি/মিনিট পাওয়ার সাপ্লাই: 24 V ব্যাটারি 300 Ah
ডেক থেকে পিট গ্যাপ: 12 মিমি
বিশেষভাবে তুলে ধরা:

টার্নটেবল রেল ট্রান্সফার কার্ট

,

90 ডিগ্রী বাঁক ট্রলি

,

২০ টন ক্রস বে কার্ট

পণ্যের সংক্ষিপ্ত বিবরণ

একটি টার্নটেবল রেল ট্রান্সফার কার্ট প্ল্যান্ট লেআউটের জন্য বিদ্যমান যেখানে দুটি রেল লাইন অতিক্রম করে, সমান্তরালভাবে চলে বা একটি কোণে মিলিত হয় যা কোনও সোজা কার্ট পরিবেশন করতে পারে না। এই মোটরচালিত টার্নিং ট্রলির 20 টন প্ল্যাটফর্ম টার্নটেবল পিটে প্রবেশ করে, ডেক পিট রিংয়ের উপরে 90 ডিগ্রি ধাপে ঘোরে এবং কার্টটি ট্রান্সফার পিট, একটি ড্রপ সেকশন বা দ্বিতীয় কার্ট ছাড়াই ছেদকারী ট্র্যাকের উপর দিয়ে চলে যায়। তাই একটি ইউনিট ট্র্যাকের একটি লুপ প্রতিস্থাপন করে, যা প্রায়শই একটি বিদ্যমান ভবনে অভ্যন্তরীণ পরিবহন রুট ফিট করার এবং এটিকে ধারণ করার জন্য ফ্লোর স্ল্যাব পুনর্নির্মাণের মধ্যে পার্থক্য তৈরি করে।

ঘূর্ণন একটি স্লিউইং রিং দ্বারা চালিত হয় যার একটি বাহ্যিক গিয়ার থাকে, যা একটি গিয়ার্ড মোটর দ্বারা একটি পিনিয়নের মাধ্যমে ঘোরানো হয় এবং একটি হাইড্রোলিক ডিস্ক ব্রেক এবং একটি শট পিন দ্বারা থামানো হয় যা প্রতিটি চারটি কার্ডিনাল অবস্থানে একটি শক্ত বুশে পড়ে। ডেকের পৃষ্ঠটি পিট ফ্লোর থেকে 12 মিমি এর মধ্যে থাকে, তাই একটি প্যালেট বা একটি ডাই স্কিড র‌্যাম্প প্লেট ছাড়াই জয়েন্ট অতিক্রম করে। যেহেতু কার্টটি নিজেই টার্নটেবল বহন করে, তাই কংক্রিটে শুধুমাত্র পিট রিং এবং স্থির রেল প্রান্ত ইনস্টল করতে হবে, যা অগভীর খননকার্যের সিভিল কাজগুলি বজায় রাখে।

মূল বৈশিষ্ট্য
  • একক কার্ট, একাধিক রুট: একটি 20 টন ট্রলি লম্ব এবং সমান্তরাল বেগুলি পরিবেশন করে, বিনিয়োগ থেকে ডুপ্লিকেট কার্ট এবং ডুপ্লিকেট ট্র্যাক সরিয়ে দেয়।
  • 90 ডিগ্রি সূচিত ঘূর্ণন: স্লিউইং ড্রাইভ 0, 90, 180 এবং 270 ডিগ্রিতে একটি শক্ত শট পিন দিয়ে লক হয় এবং একটি তির্যক রুটের প্রয়োজন হলে মধ্যবর্তী কোণগুলি প্রোগ্রাম করা যেতে পারে।
  • ফ্লাশ ক্রসিং ডেক: প্ল্যাটফর্মের প্রান্তটি 12 মিমি এর মধ্যে পিট রিংয়ের সাথে মেলে এমনভাবে মেশানো হয়, তাই প্যালেট, স্টিলিজ এবং ডাই স্কিড র‌্যাম্প ছাড়াই জয়েন্ট অতিক্রম করে।
  • ব্যাটারি বা কেবল পাওয়ার: স্ট্যান্ডার্ড ব্যাটারি সংস্করণটি পিটে একটি স্বয়ংক্রিয় চার্জার সহ চার্জের মধ্যে একটি সম্পূর্ণ শিফট চালায়, যখন তিন শিফট ডিউটির জন্য কেবল রিল পাওয়ার উপলব্ধ।
  • পিট রিং অ্যালাইনমেন্ট কিট: অ্যাঙ্কর বোল্ট, শিম প্যাক এবং একটি লেভেলিং টেমপ্লেট ইউনিটের সাথে পাঠানো হয় যাতে সিভিল ঠিকাদার সাইটে সার্ভেয়ার ছাড়াই রিং সেট করতে পারে।
  • অবস্থান প্রতিক্রিয়া: একটি অ্যাবসোলিউট এনকোডার পিএলসি-তে ডেকের কোণ রিপোর্ট করে, পিন সম্পূর্ণরূপে বসে না যাওয়া পর্যন্ত এবং ব্রেক ছেড়ে না দেওয়া পর্যন্ত ভ্রমণকে ব্লক করে।
প্রযুক্তিগত বৈশিষ্ট্য
প্যারামিটার স্পেসিফিকেশন
মডেল KPT-20
রেট করা লোড 20 টন
ডেকের আকার (দৈর্ঘ্য x প্রস্থ) 4500 x 2500 মিমি
ঘূর্ণন কোণ 90 ডিগ্রি সূচিত, 0 থেকে 270 ডিগ্রি প্রোগ্রামযোগ্য
ঘূর্ণন গতি 0.8 আর/মিনিট
ভ্রমণ গতি 20 মি/মিনিট
রেল গেজ 1435 মিমি
রেলের উপরে ডেকের উচ্চতা 550 মিমি
ট্র্যাকশন পাওয়ার 2 x 3.0 কিলোওয়াট
ঘূর্ণন শক্তি 2.2 কিলোওয়াট স্লিউইং ড্রাইভ
পাওয়ার সাপ্লাই 24 V ব্যাটারি, 300 Ah ট্র্যাকশন ব্যাটারি
ডেক থেকে পিট ফাঁক সর্বোচ্চ 12 মিমি
নিয়ন্ত্রণ এবং সুরক্ষা বিকল্প

একটি টার্নটেবল ইনস্টলেশন নিরাপদ করার জন্য ইন্টারলকগুলি কেন্দ্রীয়। কন্ট্রোলার শট পিনটি প্রত্যাহার করার সময় একটি ভ্রমণ কমান্ড প্রত্যাখ্যান করে, কার্টটি পিটের বাইরে থাকাকালীন একটি ঘূর্ণন কমান্ড প্রত্যাখ্যান করে এবং লোড সেন্সিং সার্কিট ডেকের প্রান্তে একটি বাধা সনাক্ত করলে ঘূর্ণন বন্ধ করে দেয়। ঐচ্ছিক সরঞ্জামের মধ্যে রয়েছে পিট খোলার জুড়ে ফটোইলেকট্রিক পর্দার একটি জোড়া, প্রতিটি কোণে একটি ফ্ল্যাশিং বীকন, স্বয়ংক্রিয় কোষের জন্য একটি প্রবেশদ্বার ইন্টারলক এবং একটি ফ্লিট ইন্টারফেস যা একটি প্ল্যান্ট SCADA সিস্টেমকে কার্টটিকে একটি বে-তে কল করতে এবং একটি ঘূর্ণনের অনুরোধ করতে দেয়। কোল্ড স্টোরের জন্য, হাইড্রোলিক এবং বৈদ্যুতিক প্যাকেজগুলি মাইনাস 25 ডিগ্রি সেলসিয়াস পর্যন্ত রেট করা যেতে পারে।

অ্যাপ্লিকেশন

টার্নটেবল কার্টগুলি প্রেস শপগুলিতে নির্দিষ্ট করা হয় যেখানে ডাই কার্টগুলিকে একটি ডাই স্টোরেজ হল থেকে একটি স্ট্যাম্পিং বে-তে যেতে হয় যা আইলের সাথে লম্বভাবে চলে, ফাউন্ড্রিগুলিতে যেখানে ল্যাডলগুলি গলানো এবং ঢালা বেগুলির মধ্যে চলে, অ্যাসেম্বলি হলগুলিতে যেখানে একটি একক শাটল বেশ কয়েকটি সমান্তরাল কাজের ধারা পরিবেশন করে, রেল ওয়ার্কশপগুলিতে যেখানে বোগি বা হুইলসেটগুলির দিক পরিবর্তন করতে হয় এবং গুদামজাতকরণে যেখানে একটি স্থানান্তর করিডোর একটি ক্রস আইলের সাথে মিলিত হয়। ইঞ্জিন প্ল্যান্ট এবং মহাকাশ অ্যাসেম্বলি সেলগুলিও বড় ফিক্সচারগুলিকে স্টেশনগুলির মধ্যে পুনরায় স্থাপন করতে ব্যবহার করে যা একটি অক্ষে সারিবদ্ধ ছিল না।

প্যাকেজিং এবং গুণমান নিশ্চিতকরণ

প্রতিটি টার্নটেবল কার্ট কারখানায় একটি অস্থায়ী পিট রিংয়ের উপর একত্রিত করা হয়, একটি রেট করা পরীক্ষার লোডের অধীনে 200টি সম্পূর্ণ চক্রের মাধ্যমে ঘোরানো হয় এবং পিন এনগেজমেন্ট, ব্রেক হোল্ডিং টর্ক এবং ডেকের স্তরের জন্য পরিদর্শন করা হয়। তারপরে ইউনিটটি ডেক, চ্যাসিস এবং স্লিউইং অ্যাসেম্বলিতে বিচ্ছিন্ন করা হয়, মরিচা প্রতিরোধক তেল দিয়ে চিকিত্সা করা হয়, পাতলা কাঠের কেসে প্যাক করা হয় এবং একটি 40 ফুট হাই কিউব কন্টেইনারে পাঠানো হয়।

ইনস্টলেশন অঙ্কন, একটি অ্যাঙ্কর বোল্ট লেআউট প্ল্যান, কমিশনিং চেকলিস্ট এবং একটি দ্বিভাষিক অপারেশন এবং রক্ষণাবেক্ষণ ম্যানুয়াল সরবরাহ করা হয়। পিট প্রস্তুত হলে অন-সাইট সহায়তার জন্য একটি কমিশনিং ইঞ্জিনিয়ারকে সময়সূচী করা যেতে পারে।
