পণ্যের বিবরণ:
Place of Origin: China-Wuxi Jinqiu Machinery Co.,ltd
পরিচিতিমুলক নাম: Jinqiu
সাক্ষ্যদান: CE and CQC
Model Number: BDMH1260/7A
প্রদান:
Minimum Order Quantity: 1 set
মূল্য: USD or RMB
Packaging Details: metal steel frame
Delivery Time: 55-60 days
Payment Terms: L/C,T/T
Supply Ability: 150 pcs per month
বিস্তারিত পণ্যের বর্ণনা

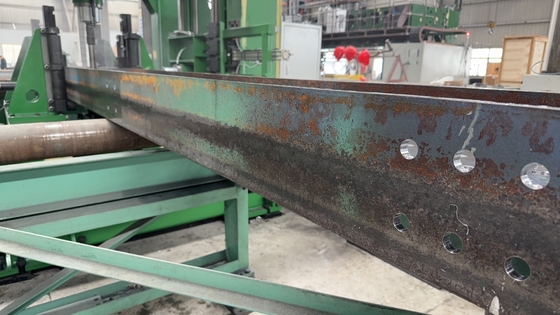

function: drilling processing of H-beam, U-beam, Box-beam max work piece: 1250×600
বিশেষভাবে তুলে ধরা:

সিএনসি বিম 3 ডি ড্রিলিং মেশিন

,

থ্রিডি ড্রিলিং মেশিন ৭ অক্ষ

,

হাই স্পিড থ্রিডি ড্রিলিং মেশিন

আমি. প্রোফাইল

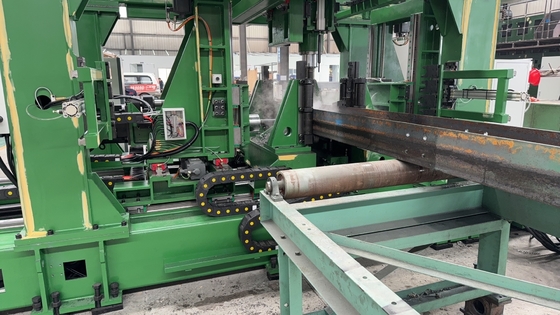

মেশিন প্রধানত H-beam, U-beam, বক্স-beam এর ড্রিলিং প্রক্রিয়াকরণের জন্য ব্যবহৃত হয়। অবস্থান এবং 3 স্পিন্ডল খাওয়ানো সব সার্ভো মোটর চালিত গ্রহণ, PROFINET বাস নিয়ন্ত্রণ গ্রহণ, ট্রলি পরিবহন,উচ্চ দক্ষতা এবং নির্ভুলতা.

CAD অঙ্কন, ইউ-ফ্ল্যাশ ট্রান্সফার প্রোগ্রাম গ্রহণ করুন, এবং প্রক্রিয়াজাতকরণের সুবিধাজনক এবং ভিজ্যুয়ালাইজেশন, কৃত্রিম চিহ্নিতকরণ এবং ড্রিলিং টেমপ্লেটের পরিবর্তে CAD / CAM প্রক্রিয়াজাতকরণ উপলব্ধি করুন।ব্যাপকভাবে দক্ষতা এবং নির্ভুলতা উন্নত, এবং প্রস্তুতির সময়কাল সংক্ষিপ্ত, স্বয়ংক্রিয়তা বৈশিষ্ট্য, উচ্চ নির্ভুলতা, মাল্টি-স্ট্যান্ডার্ড, ভর উত্পাদন।



II. মেশিনের বৈশিষ্ট্য

মেশিন প্রধানত মেশিন শরীর, সিএনসি স্লাইডিং টেবিল (3pcs), ড্রিলিং স্পিন্ডল বক্স (3pcs), clamping ডিভাইস, সনাক্তকরণ ডিভাইস, টুল ম্যাগাজিন (4 সরঞ্জাম এক্স 3 ম্যাগাজিন), ট্রলি কনভেয়র,অটো চিপ কনভেয়র, শীতল ডিভাইস, তৈলাক্তকরণ সিস্টেম, জলবাহী সিস্টেম, বৈদ্যুতিক সিস্টেম ইত্যাদি



  1. প্রধান ফ্রেম

প্রধান ফ্রেম বিকল্প নাম র্যাক, এটি মেশিনের বেস, সরাসরি মেশিনের অনমনীয়তা প্রভাবিত, ফ্রেম কাঠামো, ধূসর ঢালাই লোহা, কৃত্রিম পক্বতা চিকিত্সা বিকৃতি কমাতে,ভাল মেশিনের অনমনীয়তা নিশ্চিত করতেমেশিনের নির্ভুলতা নিশ্চিত করার জন্য।



  1. সিএনসি স্লাইডিং টেবিল

তিনটি স্লাইডিং টেবিল হল ফিক্সড ইউনিট, মুভযোগ্য ইউনিট এবং মিডল ইউনিট। তিনটি স্লাইডিং টেবিলের অনুরূপ কাঠামো রয়েছে, সবগুলি স্লাইড ক্যারি, স্লাইডিং টেবিল এবং সার্ভো ড্রাইভ সিস্টেম নিয়ে গঠিত।



তিনটি স্লাইডিং টেবিলের মোট 9 টি সিএনসি অক্ষ রয়েছে, এর মধ্যে 3 টি নিয়ন্ত্রণ খাওয়ানো, এবং অবস্থান নির্ধারণের জন্য অন্য 6 টি। প্রতিটি অক্ষ সুনির্দিষ্ট রৈখিক গাইড রেল, এসি সার্ভো মোটর, বল-স্ক্রু,অবস্থান নির্ভুলতা নিশ্চিত করুন.



  1. ড্রিলিং স্পিন্ডল বক্স

তিনটি স্পিন্ডল বক্স অনুভূমিক এবং উল্লম্ব ড্রিলিং জন্য তিনটি স্লাইডিং টেবিলে ইনস্টল করুন। প্রতিটি ড্রিলিং স্পিন্ডল স্বাধীনভাবে এবং একযোগে ড্রিল করতে পারেন। স্পিন্ডল বক্স ধূসর লোহা, উচ্চ অনমনীয়তা গ্রহণ,ছোট বিকৃতি.



তিন স্পিন্ডল বাক্সে তাইওয়ান থেকে তিনটি বিটি 40 নির্ভুলতা স্পিন্ডল রয়েছে। স্পিন্ডল উচ্চ নির্ভুলতা, স্পিন্ডল শেষ ≤0.008 মিমি এর রেডিয়াল রান-আউট (vibrate) আছে, 45 ° চার ডিস্ক ক্লি ব্রাশ প্রক্রিয়া দিয়ে সজ্জিত.উচ্চ-চাপ ঘূর্ণন জয়েন্ট এবং হাইড্রোলিক চাপ ড্রিল বিট সিলিন্ডার সজ্জিত। ড্রিল বিট সিলিন্ডার দ্রুত ড্রিল ধারক loosen করতে পারেন।উচ্চ চাপ ঘূর্ণন জয়েন্ট ঠান্ডা তৈলাক্তকরণ তরল সংযোগ করতে পারেন, যা স্পিন্ডল, rivet গর্ত, BT40 ড্রিল হোল্ডার অভ্যন্তরীণ গর্ত, ড্রিল বিট কেন্দ্র গর্ত, সরাসরি ড্রিলিং অবস্থান স্প্রে মাধ্যমে যেতে, এই উচ্চ গতির ড্রিলিং জন্য প্রয়োজন হয়,জীবন ব্যবহার করে সামান্য উন্নতি, এবং গর্তের রুক্ষতা উন্নত।



ব্যবহারকারী উচ্চ গতির টুল হোল্ডার প্রস্তুত করেঃ

বিটিএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএসইউএস

উপরের ইউনিটের জন্য 200 মিমি দীর্ঘ হাতা



  1. ক্ল্যাম্পিং ডিভাইস।

হাইড্রোলিক ক্ল্যাম্পিং গ্রহণ করুন, 6 হাইড্রোলিক সিলিন্ডারগুলি অনুভূমিক এবং উল্লম্ব দিকের মধ্যে রয়েছে। স্থির দিকটি উল্লম্ব সংকোচনের জন্য 2 হাইড্রোলিক সিলিন্ডার রয়েছে, চলনযোগ্য দিকটি একই।অনুভূমিক দিক 1 জলবাহী সিলিন্ডার clamping জন্য চলন্ত পাশ ঠেলাঠেলি হয়, রেল দ্বারা পরিচালিত।



  1. সনাক্তকরণ যন্ত্র

উপরের ইউনিট এবং চলনশীল ইউনিট ইনস্টল সনাক্তকরণ সিলিন্ডার, প্রক্রিয়াকরণের আগে ওয়েব প্রস্থ এবং ফ্ল্যাঞ্জ উচ্চতা পরীক্ষা। পরীক্ষার ফলাফল অনুযায়ী মরীচি প্রকৃত কেন্দ্র গণনা,তারপর ড্রিলিং অবস্থান নিশ্চিত, বীম উপর গর্ত সমতুল্য বন্টন নিশ্চিত।



  1. ট্রলি কনভেয়র

ট্রলি পরিবহনকারী গিয়ার র্যাক চালিত প্রক্রিয়া গ্রহণ করে। উচ্চ নির্ভুলতা হ্রাসকারী মাধ্যমে চালিত মোটর, গিয়ার র্যাক আন্দোলন, ট্রলি পরিবহনকারী সঠিক প্রক্রিয়াকরণ অবস্থানে বীম পরিবহন,ড্রিলিংয়ের সময় ফিডিং দিকের মধ্যে বিয়ারের গতি কমিয়ে দিন, প্রক্রিয়াকরণের নির্ভুলতা উন্নত।



  1. অটো চিপ কনভেয়র এবং কুলিং ডিভাইস।

প্রক্রিয়াকরণ এলাকার নিচে রয়েছে চেইন-প্লেট টাইপ অটো চিপ কনভেয়র। চিপ কনভেয়র নীচে রয়েছে চিপ অপসারণের বালতি, যা পূরণ হলে বের করে ফেলা হয় এবং ফেলে দেওয়া হয়।কুলিং সিস্টেম বায়ু-মিস্ট কুলিং কুলিং গ্রহণ, প্রতিটি ড্রিলিং স্পিন্ডল বাইরের শীতল নল এবং অভ্যন্তরীণ শীতল জয়েন্ট দিয়ে সজ্জিত, ড্রিলিং প্রয়োজন অনুযায়ী নির্বাচন করুন।



  1. লুব্রিকেশন সিস্টেম

মেশিনটি স্বয়ংক্রিয়ভাবে তৈলাক্তকরণ ডিভাইস দিয়ে সজ্জিত, যা স্বয়ংক্রিয়ভাবে বল স্ক্রু তৈলাক্ত করে, গিয়ার র্যাক রেল সম্পূর্ণরূপে এবং নির্ভরযোগ্যভাবে সেটিং সময় অনুযায়ী, প্রচুর মানুষের অপারেশন এড়াতে,বিভিন্ন অংশের সেবা জীবন উন্নত.



  1. সিএনসি নিয়ন্ত্রণ ব্যবস্থা

(1) হার্ডওয়্যারের দিক থেকে, এই সরঞ্জামগুলির বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা হল সিমেন্স মোশন কন্ট্রোলার এবং সার্ভো সিস্টেম। পুরো সিস্টেমটি PROFINET বাসের মাধ্যমে সংযুক্ত।



এই ব্যবস্থার নিম্নলিখিত সুবিধাগুলি রয়েছেঃ

1) PROFINET হল সিমেন্সের ইথারনেট বাস সিস্টেম। এটি এখনও চীনে কয়েকটি উচ্চ-শেষ অ্যাপ্লিকেশন। অক্ষের সংখ্যা যত বেশি, বাস নিয়ন্ত্রণের জন্য তত বেশি সুবিধাজনক।সরঞ্জাম মোট 12 servo অবস্থান অক্ষ আছে (প্রতিটি 3 চলন্ত এবং খাওয়ানোর জন্য), 9 মোট, 2 খাওয়ানো ট্রাক এবং ক্ল্যাম্প স্তর সমন্বয় জন্য, 1 ওয়েব সমর্থক চলন্ত জন্য), 3 spindles এছাড়াও servo মোটর ব্যবহার, যা টুল পরিবর্তন জন্য সুনির্দিষ্ট ওরিয়েন্টেশন প্রদান করে।



2) বাস নিয়ন্ত্রণের অধীনে সমস্ত সিএনসি অক্ষগুলি সংকেত প্রেরণের জন্য সম্পূর্ণ ডিজিটাল যোগাযোগ ব্যবহার করে। ফিড গতি এবং লক্ষ্য মানটি বাসের মাধ্যমে নির্বিচারে সেট করা যেতে পারে।প্রতিটি অক্ষের চলমান অবস্থা বাসের মাধ্যমে পর্যবেক্ষণ করা যেতে পারে.



3) যেহেতু নিয়ন্ত্রণ এবং ফিডব্যাক সংকেতগুলি বাসের মাধ্যমে প্রেরণ করা হয়, তাই পুরো সিস্টেমের তারগুলি খুব সহজ, জটিল সংকেত লাইন ছাড়াই, এবং রক্ষণাবেক্ষণ অত্যন্ত সুবিধাজনক।

৪) বাস কন্ট্রোল সিস্টেমটি খুব খোলা, প্রোগ্রামিং দ্বারা যে কোনও চলমান নিয়ন্ত্রণ করতে পারে এবং রিয়েল টাইমে অবস্থান নির্ধারণের লক্ষ্যমাত্রা পরিবর্তন করতে পারে,তাই এটি ওয়েব প্রস্থ এবং ওয়েব উচ্চতা সনাক্তকরণ রিয়েল টাইম সংশোধন উপলব্ধি করতে পারেন.



5) বাসটিতে শক্তিশালী বিরোধী হস্তক্ষেপ এবং উচ্চ নির্ভুলতা রয়েছে। এটি সম্পূর্ণ ডিজিটাল যোগাযোগ গ্রহণ করে, এটি traditionalতিহ্যবাহী পালস এবং অ্যানালগ সংক্রমণের ত্রুটিগুলি কাটিয়ে উঠতে পারে।



6) নিয়ন্ত্রণ ব্যবস্থাটি MODBUS/TCP সমর্থন করে, তাই নেটওয়ার্কের মাধ্যমে হোস্ট কম্পিউটারে পুরো ডিভাইসের অপারেশন পর্যবেক্ষণ করা সুবিধাজনক।



7) সিস্টেমের অধীনে সার্ভো মোটরের নামমাত্র ভোল্টেজটি তিন-ফেজ 380V, তাই কোনও সার্ভো ট্রান্সফরমার প্রয়োজন হয় না।



(২) সফটওয়্যারের ক্ষেত্রে, স্বাধীনভাবে তৈরি পিসি সফটওয়্যার, বন্ধুত্বপূর্ণ প্রোগ্রামিং ইন্টারফেস,এবং পরিষ্কার মনিটরিং স্ক্রিন CNC সিস্টেম আয়ত্ত করার প্রয়োজন ছাড়া মেশিন পরিচালনা করা সম্ভব. প্রোগ্রামিং সফটওয়্যারটি হোস্ট কম্পিউটার থেকে স্বাধীনভাবে ইনস্টল করা যায় এবং সাইটের বাইরে প্রোগ্রামিংয়ের জন্য যে কোনও অফিস কম্পিউটারে ইনস্টল করা যেতে পারে,নেটওয়ার্কের মাধ্যমে ডিভাইসে সরাসরি অনুলিপি বা সংক্রমণ.



(3) অনন্য দূরবর্তী নির্ণয় এবং রক্ষণাবেক্ষণ সিস্টেম

ইন্ডাস্ট্রিয়াল ৪.০ ইন্টেলিজেন্ট ম্যানুফ্যাকচারিং এর যুগে ধীরে ধীরে প্রবেশের সাথে সাথে আমরা ডিভাইসের জন্য দূরবর্তী পর্যবেক্ষণ এবং ডায়াগনস্টিক ফাংশন (ইন্ডাস্ট্রিয়াল রাউটার) তৈরি করেছি।এই বৈশিষ্ট্যটি 4G এর মতো সর্বশেষতম ইন্টারনেট প্রযুক্তির উপর ভিত্তি করে।, ক্লাউড সার্ভার এবং ভিপিএন নেটওয়ার্ক। এই ফাংশনটি গ্রাহকের বিক্রয়োত্তর পরিষেবার প্রয়োজনীয়তার দ্রুত প্রতিক্রিয়া জানাতে, প্রথমবারের মতো সরঞ্জামের ব্যর্থতা বিচার বা সমাধান করতে প্রতিশ্রুতিবদ্ধ,গ্রাহকদের উৎপাদনশীলতা নিশ্চিত করা, এবং ব্যবহারকারীদের জন্য আপডেট সরঞ্জাম সফ্টওয়্যার ঠেলাঠেলি. অপারেশন খুব সহজ, শুধু নিম্নলিখিত তিনটি ধরনের ইন্টারনেট অ্যাক্সেস (ক্যাবলযুক্ত, ওয়াইফাই, 4G নেটওয়ার্ক কার্ড) এক প্রদান এবং এটি শুরু।







তৃতীয়.প্রধান প্রযুক্তিগত পরামিতি

স্পেসিফিকেশন ইউনিট BDMH1260/7A
ওয়ার্ক পিস সর্বোচ্চ. W x H মিমি ১২৫০×৬০০
মিনিট W x ঘন্টা মিমি ১০০x১০০
খাওয়ানোর দৈর্ঘ্য মিমি ৩০০০১৫০০০ (স্ট্যান্ডার্ড)
ওয়েবের সর্বোচ্চ বেধ মিমি 40
ফ্ল্যাঞ্জের সর্বোচ্চ বেধ মিমি 60
সর্বোচ্চ ওজন কেজি 10000
স্পিন্ডল টুল হোল্ডার   বিটিআই
স্পিন্ডলের পরিমাণ পিসি 3
স্পিন্ডল ঘূর্ণন গতি পরিসীমা r/min ২০০৩০০০
ড্রিলিং ব্যাসার্ধ মিমি হার্ড অ্যালগ্রিড ড্রিল φ30

কেন্দ্রীয় রেখা

চলমান পরিসীমা

উপরের দিকে মিমি ০১২০০
আপ ফিডিং মিমি ০৫৫০
স্থায়ী উল্লম্ব মিমি ২০৬০০
ফিক্সড ফিডিং মিমি ০৫৫০
গতি-উল্লম্ব মিমি ২০৬০০
মুভ-ফিডিং মিমি ০৫৫০
এটিসি Qty এসইটি 3
এটিসিতে সরঞ্জাম পিসি 4pcs/সেট
সঠিকতা

একটি হোল গ্রুপে দুটি গর্তের ত্রুটি

(<৫০০ মিমি)

মিমি ±0.2

প্রতিবেশী গর্ত গ্রুপের গর্তের ত্রুটি

(>৫০০ মিমি)

মিমি ±1.0/15000
ঠান্ডা অভ্যন্তরীণ + বাইরের শীতল   এয়ার-মিস্ট কুলিং
বৈদ্যুতিক ব্যবস্থা নিয়ন্ত্রণ পদ্ধতি   প্রফিনেট বাস
ফিডিং সিস্টেম বাম হাতের স্ট্রোক (উল্লম্ব) মিমি 300
ক্ল্যাম্পিং আর্ম স্ট্রোক ((লম্বরেখা) মিমি 15000
সামগ্রিক মাত্রা ((L×W×H) মিমি ১৮০০০×১১০০×১৪০০
স্পিন্ডল মোটর শক্তি কেডব্লিউ 11
নামমাত্র শক্তি কেডব্লিউ ≈ ৮০
মেশিনের ওজন কেজি ≈১৬০০০
সামগ্রিক মাত্রা L x W x H মিমি ২০৫০০×৬৯০০×৩৮৫০











IV.প্রধান উপাদানগুলির তালিকা

N/M নাম স্পেসিফিকেশন QTY. উত্পাদন
1 স্পিন্ডল বিটিআই 3 তাইওয়ান
2 লিনিয়ার রোলিং গাইড রেল HGW55CA 3 হিউইন
3 লিনিয়ার রোলিং গাইড রেল RHGH45HA 6
4 বল-স্ক্রু R5010 6
5 ধ্রুবক ব্লেন্ড পাম্প প্রবাহ 40L/মিনিট 1 SHENYU/EALY
6 অভ্যন্তরীণ শ্যাফ্ট পাম্প মোটর 5.৫ কিলোওয়াট 1 শেনয়ু/চায়ুন সেহ
7 বৈদ্যুতিন চৌম্বকীয় ভালভ   সব HYDFLY
8 চিপ অপসারণকারী   1 CANGZHOU
9 সার্ভো মোটর 1FL6 সিরিজ 10 সিমেন্স
10 ড্রাইভার ভি৯০ সিরিজ 10
11 স্পিন্ডল মোটর SSM15-D-11-15/60-380V 3 এসএনএমএ
12 ইনভার্টার MD380M সিরিজ 3 উদ্ভাবন
13 ডিটেক্টিভ সিলিন্ডার CE1F12 1 এসএমসি
14 এলসিডি ডিসপ্লে এম্বেড করুন 1 টাচ টেক
15 কম্পিউটার হোস্ট স্ট্যান্ডার্ড 1 লেনোভো
16 সিএনসি S7-1500 সিরিজ 1 সিমেন্স
17 অপটোইলেকট্রনিক সুইচ ((বিজেকশন) QS18VP6RB+QS186EB 1 ব্যানার
18 সান্নিধ্য সেন্সর (NO) NI5-G12-AP6X সব তুর্কি
19 সান্নিধ্য সেন্সর (NO) NI5-Q18-RP6X সব

দ্রষ্টব্যঃ প্রকৃত ক্রয়ের সময় যদি ডেলিভারি সময় খুব বেশি হয়, তবে আমরা নোটিশ ছাড়াই একই মানের অংশের সাথে প্রতিস্থাপন করব, তবে বিদেশী পণ্যগুলির পরিবর্তে দেশীয় পণ্য ব্যবহার করব না।







V.ট্রলি কনভেয়র প্রধান উপাদান তালিকা

N/M নাম স্পেসিফিকেশন QTY. উত্পাদন
1 লিনিয়ার রোলিং গাইড রেল HGW45 2 হিউইন
2 লিনিয়ার রোলিং গাইড রেল HGW35 2
3 বল-স্ক্রু R32 1
4 সার্ভো মোটর 1FL6 সিরিজ 2 সিমেন্স
5 সার্ভো ড্রাইভার ভি৯০ সিরিজ 2
6 সিলিন্ডার সিএসআইএফ ১৬০ থেকে ১৫০ 1 এসএমসি

দ্রষ্টব্যঃ প্রকৃত ক্রয়ের সময় যদি ডেলিভারি সময় খুব বেশি হয়, তবে আমরা নোটিশ ছাড়াই একই মানের অংশের সাথে প্রতিস্থাপন করব, তবে বিদেশী পণ্যগুলির পরিবর্তে দেশীয় পণ্য ব্যবহার করব না।



Vআমি.ডেলিভারি তালিকা

পয়েন্ট নাম কুইটি।
মেশিন ড্রিলিং মেশিন 1SET
ট্রলি কনভেয়র 1SET
অ-চালিত রোলার ওয়ে 26.8 মিটার
চালিত রোলার ওয়ে 1SET
ক্রস চাপ ডিভাইস 3SET
চিপ অপসারণকারী 1SET
শীতল সিস্টেম 1SET
বৈদ্যুতিক ক্যাবিনেট ((একটি কম্পিউটার অন্তর্ভুক্ত) 2SET
হাইড্রোলিক স্টেশন (মেশিনে ইনস্টল করা) 1SET
খুচরা যন্ত্রাংশ (বিস্তারিত তালিকা দেখুন) 1SET
নথিপত্র সংলগ্ন নথি প্রযুক্তিগত নথি 1
গুণমান শংসাপত্র 1
সোর্সিং অংশ স্পিন্ডল মোটরের ব্যবহারকারীর বই 1
কম্পিউটার ব্যবহারকারীর বই 1
সফটওয়্যার কম্পিউটার ড্রাইভার সিডি 1
প্রোগ্রাম কপি সিডি 1



সপ্তম.খুচরা যন্ত্র

N/M নাম স্পেসিফিকেশন কুইটি।
1 ও রিং 22.৪x২।65 2
2 ও রিং ৮৫x২।65 4
3 ও রিং ৫৮x৩।55 2
4 ও রিং ১১x১।9 10
5 ও রিং ১২x১।9 10
6 যৌগিক সিলিং φ১০ 6
7 যৌগিক সিলিং φ১৪ 10
8 যৌগিক সিলিং φ১৮ 4
9 সোজা বায়ুসংক্রান্ত ভালভ APC4-02 ((φ4) 4
10 সোজা বায়ুসংক্রান্ত ভালভ APC4-02 ((φ6) 4
11 হাইড্রোলিক পাইপ সংযোগকারী এম১৪×১.৫/এম১৬×১।5 2
12 হাইড্রোলিক পাইপ সংযোগকারী এম১৬×১.৫/এম১৮×১।5 2
13 অভ্যন্তরীণ হেক্স প্লাগ এম১০×১ 2
14 অভ্যন্তরীণ হেক্স প্লাগ এম১৪×১।5 2
15 অভ্যন্তরীণ হেক্স চাবি ৯-ইন-১ 1
16 স্পিন্ডল এক্সটেনশন JG-150 1
17 টুল হোল্ডার বিটিআই বিটিআই বিটিআই 3
18 টুল হোল্ডার বিটিএসইএসই 2
19 টানুন P40T-I 3
20 ঘন ক্ল্যাম্প HC1260.1-1 2
21 পাতলা ক্ল্যাম্প HC540.2-41A 2



অষ্টম.খাপ খাওয়া যন্ত্রাংশ

না, না। নাম স্পেসিফিকেশন এমএফজি
1 ঘূর্ণমান জয়েন্ট ৭০০০-০০৩-১১৭ ডুব্লিন
2 ক্ল্যাম্প HC1260.1-1 ভিস্তা সিএনসি
3 পাতলা ক্ল্যাম্প HC540.2-41A ভিস্তা সিএনসি


নবমকর্মক্ষেত্র

না, না। নাম প্যারামিটার
1 কর্মশালার উচ্চতা ≥6M
2 কর্মক্ষমতা 380±10%V,50±1Hz
3 তাপমাত্রা ৩.৪০°সি
4 আপেক্ষিক আর্দ্রতা ≤৭৫%
5 কম্প্রেসড এয়ার ≥0.6Mpa
