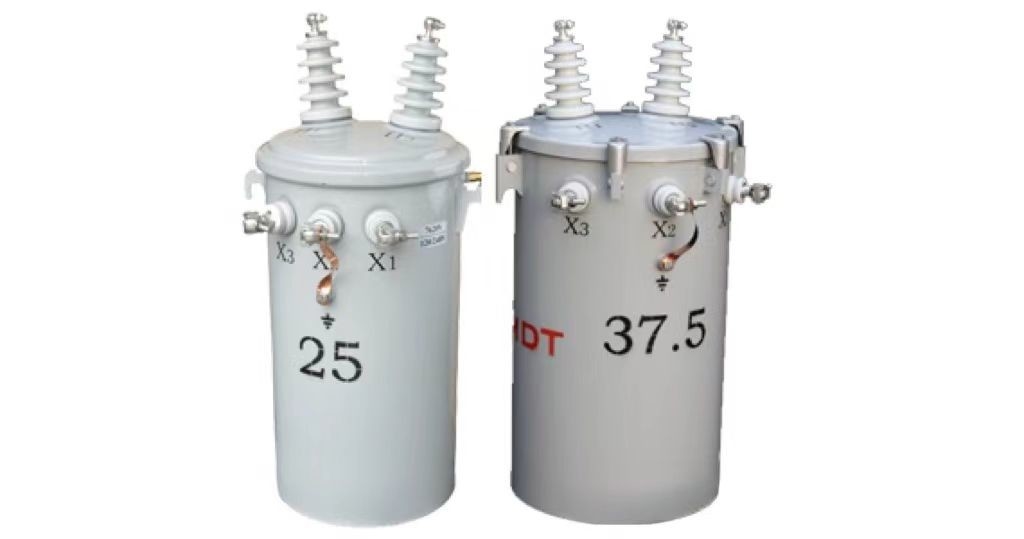

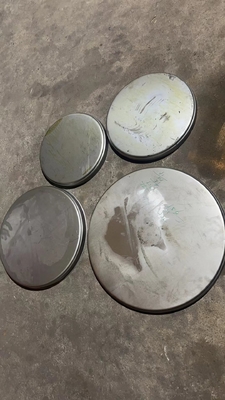

ট্রান্সফরমার ট্যাঙ্ক কভার তৈরির জন্য ২৫০ টন হাইড্রোলিক প্রেস

প্রযুক্তিগত প্রস্তাবের বর্ণনা

1মেশিনের কাজের পরিবেশ

● তাপমাত্রাঃ ০°C-৫০°C।

● আর্দ্রতাঃ আপেক্ষিক আর্দ্রতা ৩৫% -৬৫% এর নিচে

●ভোল্টেজঃ 380V 50Hz।

●ইনস্টলেশন সাইটঃ ধুলো কম

● উচ্চতাঃ ১০০০ মিটারের নিচে

2,মেশিনের প্রধান প্রযুক্তিগত পরামিতি

3,প্রধান সহায়ক অংশ সরবরাহ:

4,পারফরম্যান্স এবং বৈশিষ্ট্যঃ

এই মেশিনে একটি স্বতন্ত্র শক্তি প্রক্রিয়া এবং বৈদ্যুতিক সিস্টেম রয়েছে, এবং কেন্দ্রীভূত বোতাম নিয়ন্ত্রণ গ্রহণ করে। প্রক্রিয়া কর্মগুলি ম্যানুয়াল এবং আধা-স্বয়ংক্রিয় নিয়ন্ত্রণ।হাইড্রোলিক সিস্টেম ইন্টিগ্রেটেড প্লাগ ইন ভালভ গ্রহণ করে, একটি কম্প্যাক্ট কাঠামো, সংবেদনশীল এবং নির্ভরযোগ্য কর্ম সঙ্গে. দ্রুত গতি, কম শক্তি খরচ, এবং কম গোলমাল.এই সিরিজের পণ্যগুলির কাজের চাপ এবং ভ্রমণের পরিসীমা কাজের প্রয়োজন অনুসারে সামঞ্জস্য করা যেতে পারে.

5,কাঠামোর সংক্ষিপ্ত বিবরণঃ

এই মেশিনে দুটি প্রধান অংশ রয়েছেঃ প্রধান ইঞ্জিন এবং নিয়ন্ত্রণ প্রক্রিয়া, যা তেল পাইপলাইন এবং বৈদ্যুতিক ডিভাইসগুলির মাধ্যমে একত্রিত হয়ে একটি সম্পূর্ণ গঠন করে। প্রধান ইঞ্জিনের মধ্যে রয়েছে,প্রধান সিলিন্ডার ডিভাইস ইত্যাদি। নিয়ন্ত্রণ প্রক্রিয়া একটি জলবাহী পাম্প স্টেশন, একটি বৈদ্যুতিক বাক্স, একটি মোবাইল নিয়ন্ত্রণ কনসোল ইত্যাদি গঠিত।প্রতিটি অংশের কাঠামো এবং ফাংশন নিম্নরূপ বর্ণনা করা হয়ঃ:

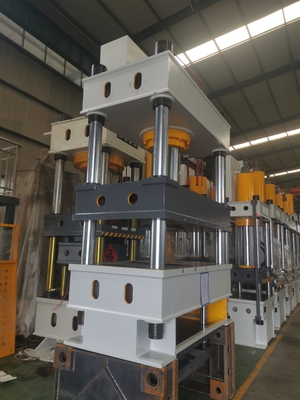

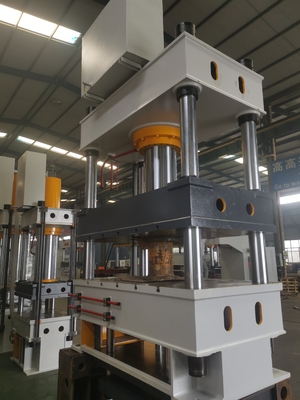

1) মেশিনের দেহ

এই মেশিনের শরীর একটি তিন-বিম এবং চার কলাম গঠন গ্রহণ করেঃ এটি উপরের ক্রসবিম, স্লাইডার, ওয়ার্কবেঞ্চ, প্রধান সিলিন্ডার, হাইড্রোলিক প্যাড, কলাম, নিয়ন্ত্রণ সিস্টেম,এবং বৈদ্যুতিক সিস্টেমের উপাদান.

2) মাস্টার সিলিন্ডার

প্রধান সিলিন্ডার ব্লকটি টেবিলে সংযুক্ত করা হয়, এবং পিস্টন রডের নীচের প্রান্তটি একটি ফ্ল্যাঞ্জ, বোল্ট এবং স্লাইডার দিয়ে সংযুক্ত করা হয়।পিস্টন মাথা বিপরীত দিক YX টাইপ সীল রিং সঙ্গে দুটি তেল চেম্বার বিভক্ত করা হয়গাইড স্ল্যাভের বাইরের বৃত্তটি একটি ও-রিং দিয়ে সজ্জিত, যা সিলিন্ডার পোর্টের সিলিং নিশ্চিত করার জন্য ফ্ল্যাঞ্জ এবং বোল্ট দিয়ে লক করা হয়।পিস্টন রডের ধুলো প্রতিরোধ নিশ্চিত করার জন্য সিলিন্ডার ফ্ল্যাঞ্জ উপর একটি ধুলো রিং ইনস্টল করুন.

3) পরিসীমা সীমাবদ্ধকারী ডিভাইস

সীমাবদ্ধ ডিভাইসটি মেশিনের ডানদিকে ইনস্টল করা হয় এবং মূলত স্লাইডারটির স্ট্রোক দূরত্ব নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এটিতে প্যাড লোহা, যোগাযোগহীন ভ্রমণ সুইচ ইত্যাদি রয়েছে।

৪) হাইড্রোলিক স্টেশন

হাইড্রোলিক পাম্পটিতে একটি তেল ট্যাংক, একটি অক্ষীয় পিস্টন পাম্প, একটি বৈদ্যুতিক মোটর, একটি দ্বি-মুখী প্লাগ-ইন ভালভ, একটি উচ্চ-চাপ স্ব-সিলিং তেল ফিল্টার এবং একটি বায়ু ফিল্টার রয়েছে,মেশিনের ডান দিকে ইনস্টল করা.

জ্বালানী ট্যাঙ্কটি Q235 স্টিল প্লেট ওয়েল্ডেড উপাদান থেকে তৈরি এবং চাপ পর্যবেক্ষণের জন্য একটি চাপ গেইজ সামনের প্রান্তে ইনস্টল করা হয়।তেল স্তর পর্যবেক্ষণ করার জন্য তেল ট্যাংক একটি স্তরগামী ইনস্টল করুন. পাম্প এবং হাইড্রোলিক সিস্টেমের পরিচ্ছন্নতা নিশ্চিত করার জন্য তেল পাম্পের সাকশন পোর্টে একটি উচ্চ-চাপ স্ব-সিলিং তেল ফিল্টার ইনস্টল করা হয়।একটি বায়ু ফিল্টার জ্বালানী ট্যাংক প্যানেল উপর ইনস্টল করা হয়, এবং উপরের কভারটি রিফিলিংয়ের জন্য খোলা যেতে পারে।

5) অক্ষীয় পিস্টন পাম্প

এই হাইড্রোলিক সিস্টেমটি YCY14-1B অক্ষীয় পিস্টন পাম্প গ্রহণ করে। নির্দেশাবলী অক্ষীয় পিস্টন পাম্পের ব্যবহারকারীর ম্যানুয়ালে পাওয়া যাবে এবং এখানে কোনও ওভারভিউ নেই।

৬) দুই দিকের কার্টিজ ভালভ

এর কাঠামো মূলত প্লাগ-ইন অংশ, নিয়ন্ত্রণ কভার প্লেট, পাইলট নিয়ন্ত্রণ ভালভ এবং ইন্টিগ্রেটেড ভালভ ব্লক নিয়ে গঠিত।

a. প্লাগ-ইন উপাদানটিতে একটি ভালভ সন্নিবেশ, একটি সিল, একটি ভালভের দেহ ইত্যাদি রয়েছে। এটি একটি শঙ্কু ভালভ বা একটি স্পুল ভালভ কাঠামো হতে পারে। এর প্রধান ফাংশনটি দিক, চাপ, প্রবাহ হার নিয়ন্ত্রণ করা,ইত্যাদি. তেল সার্কিট তেল প্রবাহ.

b. কন্ট্রোল কভার প্লেট বিভিন্ন মাইক্রো পাইলট কন্ট্রোল উপাদান এবং কভার প্লেটে এমবেডেড অন্যান্য জলবাহী উপাদান গঠিত হয়। প্রধান ফাংশন প্লাগ ইন উপাদান সংশোধন করা হয়।বিভিন্ন এমবেডেড মাইক্রো পাইলট কন্ট্রোল উপাদান এবং পাইলট কন্ট্রোল ভালভ সমন্বয় প্লাগ-ইন ভালভ কাজ অবস্থা নিয়ন্ত্রণ করতে পারেননিয়ন্ত্রণ কভার প্লেটটি দিকনির্দেশক নিয়ন্ত্রণ কভার প্লেট, চাপ নিয়ন্ত্রণ কভার প্লেট এবং প্রবাহ নিয়ন্ত্রণ কভার প্লেটে বিভক্ত।

c. পাইলট কন্ট্রোল ভালভটি কন্ট্রোল কভার প্লেটে প্লাগ-ইন ইলেক্ট্রোম্যাগনেটিক দিকনির্দেশক ভালভের কাজ নিয়ন্ত্রণ করার জন্য ইনস্টল করা হয় এবং এর উপাদানগুলি ইলেক্ট্রোম্যাগনেটিক দিকনির্দেশক ভালভ।

d. ইন্টিগ্রেটেড ভালভ ব্লকটি প্লাগ, নিয়ন্ত্রণ কভার এবং অন্যান্য নিয়ন্ত্রণ ভালভ ইনস্টল করতে এবং প্রধান এবং নিয়ন্ত্রণ তেল সার্কিটগুলির সাথে যোগাযোগ করতে ব্যবহৃত হয়।

6,হাইড্রোলিক সিস্টেমের সারসংক্ষেপ

হাইড্রোলিক সিস্টেম শক্তি রূপান্তর ডিভাইস (তেল পাম্প এবং সিলিন্ডার), পাশাপাশি শক্তি স্থানান্তর ডিভাইস (তেল ট্যাংক, তেল পাইপলাইন) ইত্যাদি গঠিত। বৈদ্যুতিক সিস্টেম নিয়ন্ত্রণের সাহায্যে,বিভিন্ন কর্ম চক্র সম্পন্ন করতে স্লাইডার ড্রাইভ.

7,বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

1. মেশিনটি একটি স্বাধীন বৈদ্যুতিক নিয়ন্ত্রণ বাক্স দিয়ে সজ্জিত, যা সরঞ্জামের উভয় পক্ষকে অবাধে সরিয়ে নিতে পারে এবং কেন্দ্রীয় বোতামগুলি পুরো মেশিনের অপারেশন নিয়ন্ত্রণ করে।

8,অপারেটিং সিস্টেম

1) এর দুটি অপারেশন মোড রয়েছেঃ ইনচিং এবং সেমি-অটোমেটিক, এবং দুটি প্রক্রিয়া অপারেশনঃ স্থির স্ট্রোক এবং ধ্রুবক চাপ।

2) স্লাইডার স্ট্রোক একটি যোগাযোগহীন সুইচ নিয়ন্ত্রণ ডিভাইস দ্বারা নিয়ন্ত্রিত হয়।

3) প্রধান সিলিন্ডারের চাপ চাপ নিয়ন্ত্রক ভালভ দ্বারা নিয়ন্ত্রিত হয়।

4) চাপ ধরে রাখার সময় অবাধে সেট করা যেতে পারে
