পণ্যের বিবরণ:
প্রদান:
|
| ফাংশন: | রান্নাঘর ওভেন করতে গভীর অঙ্কন | প্রধান সিলিন্ডার: | 600 টন |
|---|---|---|---|
| হাইড্রোলিক কুশন: | ৩১৫ টন হাইড্রোলিক কুশন সহ | টেবিলের আকার: | 1500x1500 |
প্রযুক্তিগত প্রস্তাবের বর্ণনা
● তাপমাত্রাঃ ০°C-৫০°C।
● আর্দ্রতাঃ আপেক্ষিক আর্দ্রতা ৩৫% -৬৫% এর নিচে
●ভোল্টেজঃ 380V 50Hz, 3 ফেজ
●ইনস্টলেশন সাইটঃ ধুলো কম
● উচ্চতাঃ ১০০০ মিটারের নিচে
2,মেশিনের প্রধান প্রযুক্তিগত পরামিতি
| না. | নাম | একক | YD27-630T |
| 1 | নামমাত্র শক্তি | কেএন | 6300 |
| 2 | তরলের সর্বাধিক কাজের চাপ | এমপিএ | 25 |
| 3 | খোলার উচ্চতা | মিমি | 1500 |
| 4 | স্লাইড স্ট্রোক | মিমি | 900 |
| 5 | ওয়ার্কবেঞ্চের কার্যকর এলাকাঃ বাম এবং ডান কলামের অভ্যন্তরীণ * সামনের এবং পিছনের প্রান্ত | মিমি | ১৫০০*১৫০০ |
| 6 | হাইড্রোলিক কুশন নামমাত্র শক্তি | কেএন | 3150 |
| 7 | হাইড্রোলিক কুশন স্ট্রোক | মিমি | 300 |
3প্রধান সমর্থন অংশ সরবরাহ:
| উচ্চ চাপ তেল পাম্প | শাওয়াং ভিক্টর (http://www.shaoyecn.com) |
| জলবাহী সিস্টেম | তাইফেন (http://www.taifenghydraulic.com) |
| হাইড্রোলিক সিলিন্ডার | কারখানা |
| মোটর | হুয়ানকিউ (www.js-hqdj.com) |
| একটি বৈদ্যুতিক যন্ত্রপাতি | স্নাইডার |
| ভর্তি ভালভ | হুয়াডং হাইড্রোলিক প্রযুক্তি (http://www.hyzcn.com) |
| পিএলসি | হাইওয়ে http://www.jrdtec.net/ |
| সিলিন্ডার সিলিং রিং | গুয়াংঝো রিসার্চ ইনস্টিটিউট (আমদানিকৃত উপাদান) |
এই মেশিনে একটি স্বাধীন শক্তি প্রক্রিয়া এবং বৈদ্যুতিক সিস্টেম রয়েছে, এবং পিএলসি কেন্দ্রীভূত নিয়ন্ত্রণ গ্রহণ করে। প্রক্রিয়া কর্ম ম্যানুয়াল এবং আধা স্বয়ংক্রিয় নিয়ন্ত্রণ মোড।হাইড্রোলিক সিস্টেম ইন্টিগ্রেটেড প্লাগ ইন ভালভ গ্রহণ করে, একটি কম্প্যাক্ট কাঠামো, সংবেদনশীল এবং নির্ভরযোগ্য কর্ম সঙ্গে. দ্রুত গতি, কম শক্তি খরচ, এবং কম গোলমাল.এই সিরিজের পণ্যগুলির কাজের চাপ এবং ভ্রমণের পরিসীমা কাজের প্রয়োজন অনুসারে সামঞ্জস্য করা যেতে পারে.
5,কাঠামোর সংক্ষিপ্ত বিবরণঃ
এই মেশিনে দুটি প্রধান অংশ রয়েছেঃ প্রধান ইঞ্জিন এবং নিয়ন্ত্রণ প্রক্রিয়া, যা তেল পাইপলাইন এবং বৈদ্যুতিক ডিভাইসগুলির মাধ্যমে একত্রিত হয়ে একটি সম্পূর্ণ গঠন করে। প্রধান ইঞ্জিনের মধ্যে রয়েছে,প্রধান সিলিন্ডার ডিভাইস ইত্যাদি। নিয়ন্ত্রণ প্রক্রিয়া একটি জলবাহী পাম্প স্টেশন, একটি বৈদ্যুতিক বাক্স, একটি মোবাইল নিয়ন্ত্রণ কনসোল ইত্যাদি গঠিত।প্রতিটি অংশের কাঠামো এবং ফাংশন নিম্নরূপ বর্ণনা করা হয়ঃ:

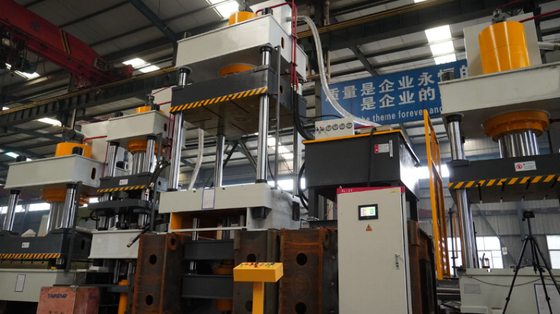

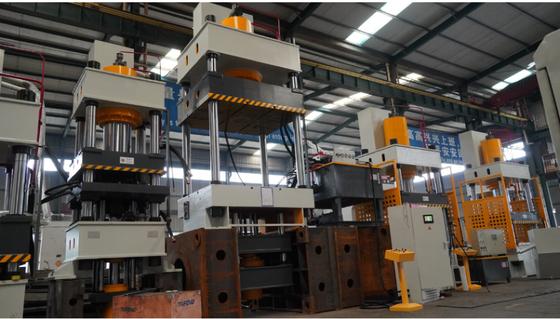

1. মেশিনের দেহঃ এটি একটি তিন-বিম এবং চারটি কলামের কাঠামো গ্রহণ করে, এটিতে উপরের ক্রসবিম, স্লাইডার, ওয়ার্কবেঞ্চ, প্রধান সিলিন্ডার, কলাম, হাইড্রোলিক কুশন, নিয়ন্ত্রণ ব্যবস্থা,এবং বৈদ্যুতিক সিস্টেমের উপাদান.
2. প্রধান সিলিন্ডারঃ প্রধান সিলিন্ডারের দেহটি টেবিলে সংযুক্ত থাকে এবং পিস্টন রডের নীচের প্রান্তটি ফ্ল্যাঞ্জ এবং বোল্ট দিয়ে স্লাইডিং ব্লকের সাথে সংযুক্ত থাকে।পিস্টন মাথা বিপরীত দিক YX আকৃতির সীল রিং সঙ্গে সিলিন্ডার মধ্যে দুটি তেল চেম্বার বিভক্ত করা হয়গাইড স্ল্যাভের বাইরের বৃত্তটি ও-রিং সিলিং রিং দিয়ে সজ্জিত, যা সিলিন্ডার পোর্টের সিলিং নিশ্চিত করার জন্য ফ্ল্যাঞ্জ এবং বোল্ট দিয়ে লক করা হয়।একটি ধুলো রিং পিস্টন রড ধুলো প্রতিরোধ নিশ্চিত করার জন্য সিলিন্ডার ফ্ল্যাঞ্জ উপর ইনস্টল করা হয়.
3. সীমাবদ্ধ ডিভাইসঃ সীমাবদ্ধ ডিভাইস মেশিনের ডান দিকে ইনস্টল করা হয় এবং প্রধানত স্লাইডার এর স্ট্রোক দূরত্ব নিয়ন্ত্রণ করতে ব্যবহৃত হয়। এটি shims, যোগাযোগহীন ভ্রমণ সুইচ গঠিত,ইত্যাদি।
4হাইড্রোলিক স্টেশনঃ হাইড্রোলিক পাম্পটিতে একটি তেল ট্যাঙ্ক, একটি অক্ষীয় পিস্টন পাম্প, একটি বৈদ্যুতিক মোটর, একটি দ্বি-মুখী প্লাগ-ইন ভালভ, একটি উচ্চ-চাপ স্ব-সিলিং তেল ফিল্টার এবং একটি বায়ু ফিল্টার রয়েছে।জ্বালানী ট্যাংক Q235 ইস্পাত প্লেট welded অংশ তৈরি করা হয়, এবং সামনের প্রান্তে চাপ পর্যবেক্ষণের জন্য একটি চাপ গেইজ দিয়ে সজ্জিত। তেল স্তর পর্যবেক্ষণের জন্য জ্বালানী ট্যাঙ্কে একটি স্তর গেইজ ইনস্টল করুন।
5. তেল পাম্পঃ অক্ষীয় পিস্টন পাম্প। এর নির্দেশাবলী অক্ষীয় পিস্টন পাম্পের ব্যবহারকারীর নির্দেশিকায় পাওয়া যাবে, এবং এখানে একটি ওভারভিউ দেওয়া হয় না।
6. দ্বি-মুখী প্লাগ-ইন ভালভঃ এর কাঠামোতে মূলত প্লাগ-ইন অংশ, নিয়ন্ত্রণ কভার প্লেট, পাইলট নিয়ন্ত্রণ ভালভ এবং ইন্টিগ্রেটেড ভালভ ব্লক অংশ অন্তর্ভুক্ত রয়েছে।
a. সন্নিবেশ উপাদানঃ ভালভ সন্নিবেশ, সীল, ভালভ শরীর, ইত্যাদি গঠিত। এটি একটি শঙ্কু ভালভ বা একটি স্লাইড ভালভ কাঠামো হতে পারে। এর প্রধান ফাংশন দিক, চাপ, প্রবাহ হার, ইত্যাদি নিয়ন্ত্রণ করা হয়তেল সার্কিটে তেলের প্রবাহ.
b. কন্ট্রোল কভার প্লেটঃ কভার প্লেটে এমবেডেড বিভিন্ন মাইক্রো পাইলট কন্ট্রোল উপাদান এবং অন্যান্য জলবাহী উপাদানগুলির সমন্বয়ে গঠিত। প্রধান ফাংশনটি প্লাগ-ইন উপাদানগুলি স্থির করা।বিভিন্ন এমবেডেড মাইক্রো পাইলট কন্ট্রোল উপাদান এবং পাইলট কন্ট্রোল ভালভের সমন্বয় প্লাগ-ইন ভালভের কাজের অবস্থা নিয়ন্ত্রণ করতে পারেনিয়ন্ত্রণ কভার প্লেটটি দিকনির্দেশক নিয়ন্ত্রণ কভার প্লেট, চাপ নিয়ন্ত্রণ কভার প্লেট এবং প্রবাহ নিয়ন্ত্রণ কভার প্লেটে বিভক্ত।
গ. পাইলট কন্ট্রোল ভালভঃ প্লাগ-ইনের কাজ নিয়ন্ত্রণের জন্য কন্ট্রোল কভার প্লেটে ইনস্টল করা একটি ইলেক্ট্রোম্যাগনেটিক দিকনির্দেশক ভালভ, এবং এর উপাদানটি একটি ইলেক্ট্রোম্যাগনেটিক দিকনির্দেশক ভালভ।
d. ইন্টিগ্রেটেড ভালভ ব্লকঃ প্রধান তেল সার্কিট এবং তেল সার্কিট যোগাযোগের জন্য প্লাগইন, নিয়ন্ত্রণ কভার প্লেট এবং অন্যান্য নিয়ন্ত্রণ ভালভ ইনস্টল করার জন্য ব্যবহৃত।
6,হাইড্রোলিক সিস্টেমের সারসংক্ষেপ
হাইড্রোলিক সিস্টেম শক্তি রূপান্তর ডিভাইস (তেল পাম্প এবং সিলিন্ডার), পাশাপাশি শক্তি স্থানান্তর ডিভাইস (তেল ট্যাংক, তেল পাইপলাইন) ইত্যাদি গঠিত। বৈদ্যুতিক সিস্টেম নিয়ন্ত্রণের সাহায্যে,বিভিন্ন কর্ম চক্র সম্পন্ন করতে স্লাইডার ড্রাইভ.
7,বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
1. মেশিনটি একটি স্বাধীন বৈদ্যুতিক নিয়ন্ত্রণ বাক্স দিয়ে সজ্জিত, যা সরঞ্জামের উভয় পক্ষকে অবাধে সরিয়ে নিতে পারে এবং কেন্দ্রীয় বোতামগুলি পুরো মেশিনের অপারেশন নিয়ন্ত্রণ করে।
8,অপারেটিং সিস্টেম
1) এর দুটি অপারেশন মোড রয়েছেঃ ইনচিং এবং সেমি-অটোমেটিক, এবং দুটি প্রক্রিয়া অপারেশনঃ স্থির স্ট্রোক এবং ধ্রুবক চাপ।
2) স্লাইডার স্ট্রোক একটি যোগাযোগহীন সুইচ নিয়ন্ত্রণ ডিভাইস দ্বারা নিয়ন্ত্রিত হয়।
3) প্রধান সিলিন্ডারের চাপ চাপ নিয়ন্ত্রক ভালভ দ্বারা নিয়ন্ত্রিত হয়।
4) চাপ ধরে রাখার সময় অবাধে সেট করা যেতে পারে
