পণ্যের বিবরণ:
প্রদান:
|
| কাটার আকার (মিমি): | 3000×1500 | কার্যকর ভ্রমণ: | এক্স অ্যাক্সেল (মিমি) 3050; ওয়াই অ্যাক্সেল (মিমি) 1520; জেড অ্যাক্সেল (মিমি) 100 |
|---|---|---|---|
| অবস্থান I নির্ভুলতা: | এক্স অ্যাক্সেল (মিমি/মি) ±0.03; ওয়াই অ্যাক্সেল (মিমি/মি) ±0.03; জেড অ্যাক্সেল (মিমি/মি) ±0.01 | ফাইবার লেজার: | চায়না MAX-12000W |

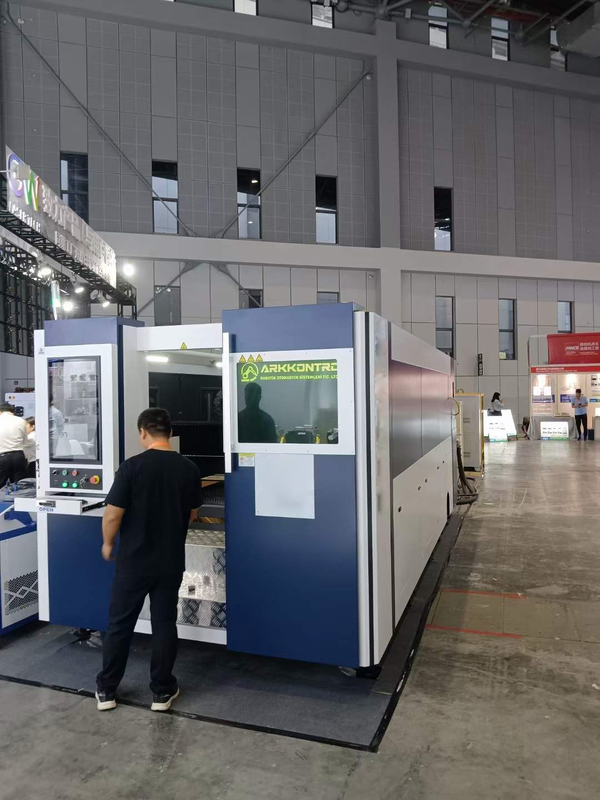

| লক্ষণীয় করা: | 3015W ফাইবার লেজার কাটার মেশিন,12000W ফাইবার লেজার কাটার মেশিন,দুই টেবিল ফাইবার লেজার কাটিং মেশিন |
||
পণ্যের প্রবর্তন
প্রধান বৈশিষ্ট্যঃ
1"ফোটো ইলেকট্রিক রূপান্তর দক্ষতা 30% পর্যন্ত পৌঁছতে পারে, যা CO2 এর দ্বিগুণ থেকে তিনগুণ;
2কম শক্তি খরচ, CO2 20% ~ 30%;
3, কোন লেজার কাজ গ্যাস, লেজার রক্ষণাবেক্ষণ খরচ অনেক সঞ্চয় করতে পারেন;
4আলোর পথ সামঞ্জস্য করার প্রয়োজন নেই।
5অ্যালুমিনিয়াম, তামা এবং অন্যান্য উপকরণ কাটাতে ব্যবহৃত হয়
পণ্যের বৈশিষ্ট্যঃ
10বিশেষ কাটিয়া সফটওয়্যার, কাটিয়া প্রযুক্তি বিশেষজ্ঞ, তথ্য কল ফাংশন;
11স্বয়ংক্রিয় জ্বালানী যোগান ব্যবস্থা
12"কাটা গ্যাস চাপ আনুপাতিক ভালভ স্বয়ংক্রিয়ভাবে সামঞ্জস্য করতে,হাতের সামঞ্জস্য প্রয়োজন হয় না;
পণ্যের মৌলিক কনফিগারেশন এবং প্রযুক্তিগত পরামিতি
| না, না। | বর্ণনা | ব্র্যান্ড |
| 1 | মেশিনের প্রধান দেহ | কারখানা |
| 2 | সিএনসি অপারেটিং ক্যাবিনেট | কারখানা |
| 3 | কর্মের বিনিময় | কারখানা |
| 4 | ফাইবার লেজার | চীন MAX-12000W |
| 5 | লেজার চিলার | হানলি |
| 6 | লেজার কাটার মাথা | সাংহাই BOCI BLT442, অটো ফোকাস |
| 7 | ক্যাপাসিটিভ THC | সিপকুট BCS100 |
| 8 | CNC সিস্টেম | সিপকুট FSCUT6000, ইথারসিট |
| 9 | যথার্থতা হ্রাসকারী | জার্মানি টেকমেক |
| 10 | গিয়ার র্যাক | জাপান SMAGIC |
| 11 | সার্ভো মোটর | চীন ইনোভেশন |
| 12 | লিনিয়ার গাইড | জাপান SMAGIC |
| 13 | আনুপাতিক ভালভ | জাপান এসএমসি |
| 14 | ইলেকট্রনিক যন্ত্রপাতি | ফ্রান্স স্নাইডার |
| 15 | সোলিনয়েড ভালভ | জাপান এসএমসি |
| 16 | ভোল্টেজ স্ট্যাবিলাইজার | সাংহাই হুয়াডং |
| 17 | নিরাপত্তা বিলম্ব | জার্মানি পিলজ |
| 18 | সুরক্ষা হালকা পর্দা পর্দা | চীন LNTECH |
| 19 | চৌম্বকীয় সুরক্ষা লক দরজা | কারখানা |
| 20 | অভ্যন্তরীণ ক্যামেরা এবং পিছনের পাশের মনিটর | কারখানা |
| 21 | অটো লুব্রিকেশন সিস্টেম | কারখানা |
| 22 | উইন্ডোজ গ্লাস | সিই স্ট্যান্ডার্ড ওডি৭ |
| 23 | বায়ু সংকোচকারী | বাছাই |
| 24 | ধুলো নিষ্কাশন সরঞ্জাম | বাছাই |
2,মেশিন টুল প্রযুক্তির পরামিতি
| বর্ণনা | প্রযুক্তিগত পরামিতি | ||
| সর্বাধিক কাটা আকার (মিমি) | ৩০০০×১৫০০ | ||
| কার্যকর ভ্রমণ | এক্স অক্ষ ((মিমি) | 3050 | |
| Y অক্ষ (মিমি) | 1520 | ||
| Z অক্ষ (মিমি) | 280 | ||
| অবস্থানগত নির্ভুলতা | এক্স অক্ষ (মিমি/মি) | ±0.03 | |
| Y অক্ষ (মিমি/মি) | ±0.03 | ||
| Z অক্ষ (মিমি/মি) | ±0.01 | ||
| পুনরাবৃত্তি অবস্থান সঠিকতা | এক্স অক্ষ (মিমি) | ±0.02 | |
| Y অক্ষ (মিমি) | ±0.02 | ||
| Z অক্ষ (মিমি) | ±0.005 | ||
| দ্রুত অবস্থানের গতি | এক্স অক্ষ (মি/মিনিট) | 100 | |
| Y অক্ষ (m/min) | 100 | ||
| Z অক্ষ (m/min) | 30 | ||
| মাত্রা L × W × H ((মিমি) | ৮৭৯০×২৪৬৫×২১০৫ ((রেফারেন্সের জন্য) | ||
3লেজার এবং প্রক্রিয়া পরামিতি
| পয়েন্ট | প্রযুক্তিগত পরামিতি | |
| কাজের মোড | ধারাবাহিক/মোডুলেশন | |
| লেজার শক্তি ((W) | 12000 | |
| লেজার তরঙ্গদৈর্ঘ্য (এনএম) | ১০৮০±১০ | |
| সর্বাধিক মডুলেশন ফ্রিকোয়েন্সি ((KHz) | 5 | |
| লেজার মোড | একক মোড | |
| অপটিক্যাল কোয়ালিটি (এম২) | 4mm*mrad | |
| পাওয়ার রেজল্যুশন পরিসীমা (%) | ১০-১০০ | |
| ফাইবারের দৈর্ঘ্য (মি) | 15 | |
| শীতল করার ধরন | জল শীতলকরণ | |
| অপারেটিং তাপমাত্রা (°C) | ১০-৪০ | |
| দীর্ঘমেয়াদী স্থিতিশীলতা (২৪ ঘন্টা) | <±৩% | |
| লেজারের জীবনকাল ((h) | 100000 | |
| মোট বিদ্যুৎ খরচ (কেডব্লিউএইচ) | 36 |
4,পরিবেশগত প্রয়োজনীয়তা
|
|
কাজের পরিবেশের তাপমাত্রা | -৫°সি-৫০°সি |
|
|
আপেক্ষিক আর্দ্রতা | ৭০% নন-কন্ডেনসিং |
|
|
আশেপাশের পরিবেশ | বায়ুচলাচল করুন, ৫ মিটারের মধ্যে কোন প্রভাব নেই |
|
|
পাওয়ার ভোল্টেজ সরবরাহ | 2P,220V±5%;3P,380V±5% |
|
|
সরবরাহের ফ্রিকোয়েন্সি | ৫০ হার্জ |
|
|
ইনপুট পাওয়ার | ১০০ কিলোওয়াট |
|
|
গ্রাউন্ডিং টাইপ | সরাসরি কেন্দ্রীভূত |
গুরুত্বপূর্ণ উপাদান প্রবর্তন
1,মেশিনের দেহ
ওয়েল্ডিং বক্স কাঠামো সঙ্গে মেশিন শরীর, চাপ ত্রাণ annealing প্রক্রিয়া পরে, ওয়েল্ডিং থেকে annealing থেকে চাপ রুক্ষ যন্ত্রপাতি, কম্পন বৃদ্ধির জন্য প্রযুক্তিগত প্রক্রিয়া,আধা-সমাপ্তি থেকে কম্পন বৃদ্ধির জন্য, যন্ত্রপাতি শেষ, ভাল ঢালাই কারণে চাপ সমাধান, যন্ত্রপাতি, এইভাবে ব্যাপকভাবে মেশিন টুল স্থিতিশীলতা উন্নত, একটি দীর্ঘ সময়ের জন্য মেশিনের নির্ভুলতা রাখতে পারেন।
2,ট্রান্সভার্সাল লাইম
ইন্টিগ্রেটর পদ্ধতির সাথে বীম শরীরঅ্যালুমিনিয়াম, স্ট্রেস রিলেভমেন্টের পরে প্রক্রিয়াজাত অ্যানিলিং, কাস্টমসগুলির জন্য প্রক্রিয়াটি অ্যানিলিং, স্ট্রেস, রুক্ষ যন্ত্রপাতি, কম্পন বয়স্ক, আধা সমাপ্তি থেকে কম্পন বয়স্ক, শেষ যন্ত্রপাতি,টেম্পারিংয়ের পর মেশিনিং, সামগ্রিকভাবে বিয়ারের শক্তি, অনমনীয়তা এবং স্থিতিশীলতা নিশ্চিত করতে পারে, বজায় রাখতে পারে
দীর্ঘ সময় ধরে রশ্মির নির্ভুলতা।
ফাইবার লেজার
ম্যাক্স লেজার উত্স একটি নতুন প্রজন্মের নিকটতম ইনফ্রারেড বর্ণালী পরিসীমা (1070 ~ 1090 এনএম) অর্ধপরিবাহী পাম্প একক মোড অবিচ্ছিন্ন ইটারবিয়াম ডোপড ফাইবার লেজার সিস্টেম, এটি উচ্চ ক্ষমতা আছে,আদর্শ হাই লাইম গুণমান, অপটিক্যাল ফাইবার ট্রান্সমিশন এবং ইলেক্ট্রো-অপটিক রূপান্তর দক্ষতা। লেজার সিস্টেম বিভিন্ন কঠিন রাষ্ট্র লেজার এবং গ্যাস লেজার তুলনায় তুলনামূলক এবং উচ্চ নির্ভরযোগ্যতা আছে, তার সুবিধা হলঃতরঙ্গদৈর্ঘ্য নির্বাচন বিস্তৃত, অত্যন্ত কম সংকেত-শব্দ অনুপাত, উচ্চ স্থিতিশীলতা এবং পাম্প উত্সের দীর্ঘ জীবন ব্যবহার করা হয়।
শুধুমাত্র রেফারেন্সের জন্য
প্রধান বৈশিষ্ট্যঃ
CNC সিস্টেম
প্রধান কার্যাবলী:
কাটা মাথা
লেজার কাটার পরামিতি (শুধুমাত্র রেফারেন্সের জন্য)
| উপাদান | বেধ (মিমি) | কাটা গ্যাস | কাটার গতি ((m/min) | পাওয়ার ((W) | কাটার প্রেসার (বার) | কাটা ফোকাস ((মিমি) |
| সি এস (Q235B) |
6 | বায়ু | 13 | 12000 | ১২-১৪ | -1~-1.5 |
| N2 | 16 | 12000 | ১২-১৪ | -1~-2 | ||
| অক্সিজেন | 2.৮-২।9 | ৩০০০-৩৫০০ | 0.6~0.8 | ৭-৮ | ||
| 8 | বায়ু | 10.5 | 12000 | ১৪-১৬ | - ২-২।5 | |
| N2 | 10 | 12000 | ১৪-১৬ | -২ ~ -৩ | ||
| অক্সিজেন | 2.৫-২।6 | ৪০০০-৪৫০০ | 0.6~0.8 | ৮-৯ | ||
| 10 | বায়ু | 8 | 12000 | ১৪-১৬ | -3~-4 | |
| N2 | 6 | 12000 | ১৪-১৬ | -3~-4 | ||
| অক্সিজেন | 2.২~২।3 | ৪৫০০-৫০০০ | 0.6~0.8 | ৯-১০ | ||
| 12 | বায়ু | 5 | 12000 | ১৪-১৬ | - ৪-৫ | |
| N2 | 4 | 12000 | ১৪-১৬ | - ৪-৫ | ||
| অক্সিজেন | 1.9~2 | ৬০০০-৭০০০ | 0.6~0.8 | ৯-১০ | ||
| 14 | বায়ু | 4 | 12000 | ১৪-১৬ | -6~-7 | |
| N2 | 3.5 | 12000 | ১৪-১৬ | -6~-7 | ||
| অক্সিজেন | 1.6 | ৭০০০-৮০০০ | 0.6~0.8 | ৯-১০ | ||
| 16 | বায়ু | 2.8 | 12000 | ১৪-১৬ | -৮-৯ | |
| N2 | 2.6 | 12000 | ১৪-১৬ | -৮-৯ | ||
| অক্সিজেন | 1.5 | ৮০০০-৯০০০ | 0.6~0.8 | ১০-১১ | ||
| 18 | বায়ু | 2.1 | 12000 | ১৪-১৬ | -১০-১১ | |
| অক্সিজেন | 1.45 | 12000 | 0.6~0.8 | ১০-১১ | ||
| 20 | বায়ু | 1.7 | 12000 | ১৬-১৮ | -১১-১২ | |
| অক্সিজেন | 1.4 | 12000 | 0.6~0.8 | ১১-১২ | ||
| 22 | বায়ু | 1.1 | 12000 | ১৮-২০ | -১৪-১৫ | |
| অক্সিজেন | 1.2 | 12000 | 0.6~0.8 | ১১-১২ | ||
| 25 | অক্সিজেন | 1 | 12000 | 0.6~0.8 | ১১-১২ | |
| 30 | অক্সিজেন | 0.4 | 12000 | 0.6~0.8 | ১৩-১৪ | |
| 35 | অক্সিজেন | 0.35 | 12000 | 0.9~1.1 | ১৩-১৪ | |
| 40 | অক্সিজেন | 0.3 | 12000 | 1.২~১।5 | ১৩-১৪ | |
| 45 | অক্সিজেন | 0.2 | 12000 | 1.২~১।5 | ১৩-১৪ | |
| এস এস (SUS304) |
6 | বায়ু | 17 | 12000 | ১২-১৪ | -1~-2 |
| N2 | 16 | 12000 | ১২-১৪ | -1~-2 | ||
| 8 | বায়ু | 14 | 12000 | ১৪-১৬ | -২ ~ -৩ | |
| N2 | 10 | 12000 | ১৪-১৬ | -২ ~ -৩ | ||
| 10 | বায়ু | 11 | 12000 | ১৪-১৬ | -3~-4 | |
| N2 | 6 | 12000 | ১৪-১৬ | -3~-4 | ||
| 12 | বায়ু | 8 | 12000 | ১৪-১৬ | - ৪-৫ | |
| N2 | 4 | 12000 | ১৪-১৬ | - ৪-৫ | ||
| 14 | বায়ু | 6 | 12000 | ১৪-১৬ | -6~-7 | |
| N2 | 3.5 | 12000 | ১৪-১৬ | -6~-7 | ||
| 16 | বায়ু | 4 | 12000 | ১৪-১৬ | - ৭-৮ | |
| N2 | 2.6 | 12000 | ১৪-১৬ | - ৭-৮ | ||
| 18 | বায়ু | 3 | 12000 | ১৪-১৬ | -১০-১১ | |
| N2 | 2 | 12000 | ১৪-১৬ | -১০-১১ | ||
| 20 | বায়ু | 2 | 12000 | ১৬-১৮ | -১১-১২ | |
| N2 | 1.6 | 12000 | ১৬-১৮ | -১১-১২ | ||
| 25 | বায়ু | 1.3 | 12000 | ১৮-২০ | -১৪-১৫ | |
| N2 | 1.1 | 12000 | ১৮-২০ | -১৪-১৫ | ||
| 30 | বায়ু | 0.8 | 12000 | ১৮-২০ | -১৭-১৮ | |
| N2 | 0.2 | 12000 | ১৮-২০ | ৬-৭ | ||
| 40 | N2 | 0.15 | 12000 | ১৮-২০ | ৬-৭ | |
| 50 | N2 | 0.1 | 12000 | ১৮-২০ | ৫-৬ | |
| AL (6061) |
6 | বায়ু | 12 | 12000 | ১২-১৬ | -২ ~ -৩ |
| 8 | বায়ু | 8 | 12000 | ১৬-১৮ | -3~-4 | |
| 10 | বায়ু | 5 | 12000 | ১৬-১৮ | - পাঁচ-পাঁচ।5 | |
| 12 | বায়ু | 3 | 12000 | ১৬-২০ | - ৬-৬।5 | |
| 14 | বায়ু | 2.5 | 12000 | ১৬-২০ | - ৭-৮ | |
| 16 | বায়ু | 1.8 | 12000 | ১৬-২০ | -৮-৯ | |
| 18 | বায়ু | 1.2 | 12000 | ১৬-২০ | -৯-১০ | |
| 20 | বায়ু | 0.8 | 12000 | ১৬-২০ | -১০-১১ | |
| 22 | বায়ু | 0.5 | 12000 | ১৬-২০ | -১১-১২ | |
| তামা | 6 | বায়ু | 10.5 | 12000 | ১২-১৬ | -২ ~ -৩ |
| 8 | বায়ু | 7 | 12000 | ১৬-১৮ | -3~-4 | |
| 10 | বায়ু | 4 | 12000 | ১৬-১৮ | - পাঁচ-পাঁচ।5 | |
| 12 | বায়ু | 2.2 | 12000 | ১৬-২০ | - ৬-৬।5 | |
| 14 | বায়ু | 2 | 12000 | ১৬-২০ | - ৭-৮ | |
| 16 | বায়ু | 1.5 | 12000 | ১৬-২০ | -৮-৯ | |
| 18 | বায়ু | 0.9 | 12000 | ১৬-২০ | -৯-১০ | |
| 20 | বায়ু | 0.7 | 12000 | ১৬-২০ | -১০-১১ | |
| 22 | বায়ু | 0.4 | 12000 | ১৬-২০ | -১১-১২ | |
| সবুজ পদার্থের ঘনত্বের কারণে এগুলো দীর্ঘ সময় ধরে এবং প্রচুর পরিমাণে প্রক্রিয়াকরণ করা যায়। | ||||||
| হলুদ বেধের উপাদানটি ইঙ্গিত দেয় যে এটি প্রক্রিয়াজাত করা যেতে পারে, তবে উপাদান তাপমাত্রা বাড়ার সাথে সাথে কাটিয়া চাপের ওঠানামা, অসমান প্লেট রচনা এবং অন্যান্য কারণগুলি ওঠানামা করে,প্রক্রিয়াকরণ প্রক্রিয়া অস্থির, এটি একটি উচ্চ ক্ষমতা লেজার ব্যবহার করার সুপারিশ করা হয়। | ||||||
| রেড বেধের অর্থ হল যে উপাদানটি কেটে ফেলা যেতে পারে, এটি ব্যাচে প্রক্রিয়া করা যাবে না। | ||||||
চলমান খরচঃ (শুধুমাত্র রেফারেন্সের জন্য)
| না, না। | নাম | পরিমাণ চাহিদা |
| 1 | বিদ্যুৎ | 30-35KW/h (পাওয়ার ফ্যাক্টর বিবেচনা করে) |
| 2 | অক্সিজেন | 6L-7L/ঘন্টা |
| 3 | নাইট্রোজেন | 16L-20L/ঘন্টা |
| 4 | সুরক্ষা লেন্স | ৩-৪ পিসি/মাস |
| 5 | নল | ৩-৪ পিসি/মাস |
খরচ
| না, না। | নাম | কিউএনটি। | ইউনিট |
| 1 | সুরক্ষা লেন্স | 20 | পিসি |
| 2 | নল | 20 | পিসি |
| 3 | সিরামিক রিং | 1 | পিসি |
ক্রেতা অংশ প্রস্তুত করেঃ
| না. | পয়েন্ট | স্পেসিফিকেশন | Qty |
| 1 | মেশিনের পাওয়ার সাপ্লাই ক্যাবল | ১০ মিমি২*৮ | 25 মিটার, সাইট অনুযায়ী |
| 2 | মেশিনের গ্রাউন্ডিং ক্যাবল | ১০ মিমি | 25 মিটার, সাইট অনুযায়ী |
| 3 | তামার রড গ্রাউন্ডিং | ব্যাসার্ধঃ 35mm | 2.৫ মিটার |
| 4 | ডি-ইউনাইজড পানি | দ্বিতীয় শ্রেণি | ১০০ লিটার |
| 5 | স্যুইচ বক্স | ২২০ ভোল্ট, ৩৮০ ভোল্ট, ৩ ভোল্ট, পাঁচটি তার | 2 |
| 6 | উচ্চ চাপ পাইপ জয়েন্ট | বায়ু সংকোচকারী জন্য ইন-লাইন. 10mm. | 2 |
| 7 | গ্যাস পাইপ | ১০ মিমি | ২০ মিটার |
| 8 | অক্সিজেন সিলিন্ডার | ২২০ লিটার | 1 |
| 9 | N2 সিলিন্ডার | ২২০ লিটার | 1 |
| 10 | কার্বুরেটর ((চাপ নিয়ন্ত্রক এবং পাইপ সহ) | ১০০ লিটার | 1 |
| 11 | ইনপুট পাওয়ার সাপ্লাই | > ৮০ কিলোওয়াট | 1 |
