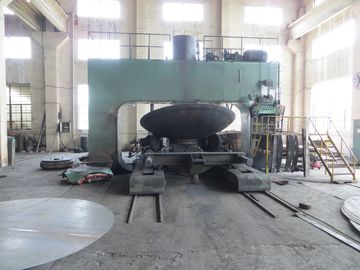

Φ10000mm ঠান্ডা শীট কাটনা মেশিন বিবরণ
(চাপ পাত্রের জন্য ডিশ শেষ সরঞ্জাম তৈরীর: তেল ট্যাংক)
আমরা থালা শেষ মেশিন জন্য সেরা এবং সমৃদ্ধ অভিজ্ঞতা প্রস্তুতকারকের। চীনে, 70% ডিশ শেষ মেশিন আমাদের তৈরি করা হয়। আমরা ডিশ শেষ মেশিন অ্যাসোসিয়েশনের নেতা, এবং ডিশ শেষ মেশিন মান খসড়া।

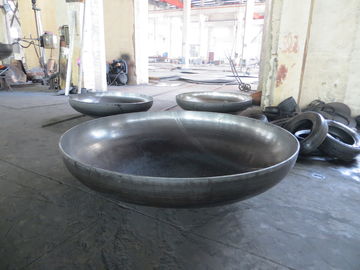

ডিশ আকৃতি: উপবৃত্তাকার, গোলার্ধ, গোলক মুকুট, টর্চফেরাল, ফ্ল্যাট, শঙ্কু ... ইত্যাদি হতে পারে
ডিশ উপাদান কার্বন ইস্পাত, স্টেইনলেস স্টীল, অ্যালুমিনিয়াম, টাইটানিয়াম হতে পারে ...
Tecnology: ঠান্ডা চাপ

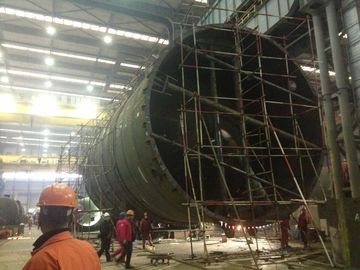

আমাদের মেশিনগুলি আগুনের পাত্র, তেল, রাসায়নিক, জল সংরক্ষণ, ইলেকট্রিক শক্তি, বয়লার, ধাতুবিদ্যা, স্যানিটারি নির্মাণ, বাগান অগ্নি পট ব্যবহার করা হয় ....

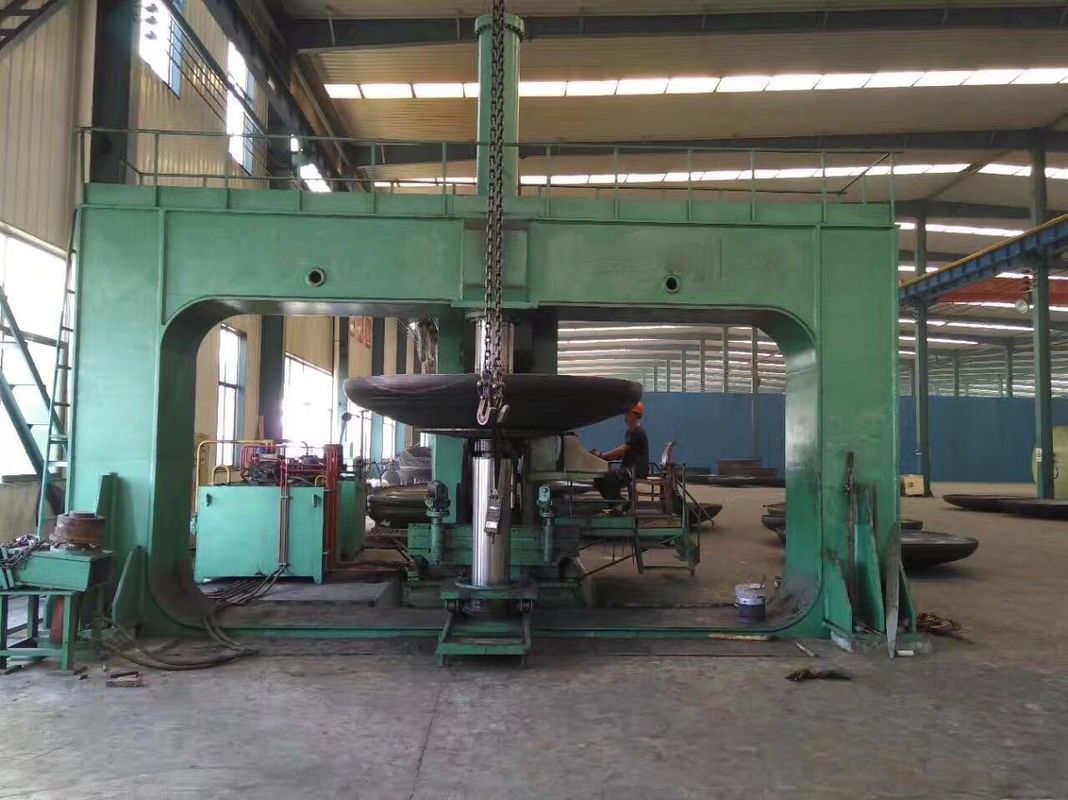

1) এজিং মেশিন প্রযুক্তিগত পরামিতি:
| না | পদ | মান |
| 1 | সর্বোচ্চ। শীট বেধ এস | Q235 50mm |
| 2 | ন্যূনতম। শীট বেধ এস | স্টেইনলেস স্টীল 5mm |
| 3 | সর্বোচ্চ। শীট ব্যাসার্ধ | R1050mm |
| 4 | ন্যূনতম। শীট ব্যাসার্ধ | R50mm |
| 5 | Ellipsoidal ডিশ শেষ সর্বাধিক ব্যাস | ডি = 10000 |
| 6 | Ellipsoidal ডিশ শেষ মিনিট ব্যাস | ডি = 3500 |
| 7 | চক্র অক্ষ ব্যাস গঠন | ডি = 420 mm |
| 8 | চক্র ঘূর্ণন শক্তি গঠন | এন = 110KW |
2. ভাঁজ মেশিনের অতিরিক্ত প্রয়োজনীয়তা
একটি) আচ্ছাদন সিলিন্ডার, সামনে সিলিন্ডার চাপ, clamping চাপ গেজ দেখান এবং স্থায়ী হতে পারে। সামনে এবং পিছন সিলিন্ডার গতি স্থায়ী হতে পারে। হাইড্রোলিক স্টেশন চাপ গেজ এবং নিয়মিত দেখতে পারে
খ) একটি চাপ চাকা (অভিহিত মাউন্ট), এবং quenching চিকিত্সা এইচআরসি46 ~ 50
গ) 16 গঠন চাকার, R30, R50, R80, R100, R150, R200, R250, R300, R350, R400, R450, R500, R550, R600, R650, R700, R760, R820, R900, R1050। উপাদান QT600-3, স্ট্যাম্প সঙ্গে চিহ্নিত। ছাঁচ গঠন ভাল ঘর্ষণ প্রতিরোধের থাকতে হবে; স্পিনিং পরে ডিশ শেষ ভাল গ্লস থাকতে হবে।
ঘ) সাধারণত সিলিন্ডার কাজ clamping নিশ্চিত করুন
ই) বাদাম (স্ক্রু) শক্তি: ঘর্ষণ প্রতিরোধের ZHA166-6-3-2 (অ্যালুমিনিয়াম ব্রাস), যে 9-4 তামা হয়।
চ) ইনার উচ্চতা 4280 মিমি, মোট উচ্চতা 6786 মিমি
3. মেশিন রক্ষণাবেক্ষণ প্রযুক্তিগত বিবরণ
| না | পদ | মান |
| 1 | চাপ | 800T |
| 2 | প্রধান হাউজিং মধ্যে দূরত্ব | 11000 |
| 3 | প্রধান সিলিন্ডার ম্যাক্স কাজ চাপ | 25Mpa |
| 4 | মুল মটর | 110KW |

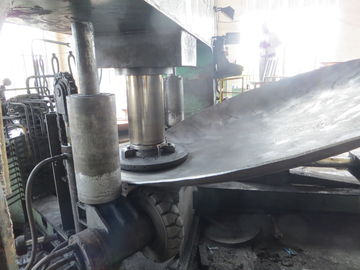

4. চাপ সরঞ্জামের অতিরিক্ত প্রয়োজনীয়তা
একটি) মেশিন সিলিন্ডার পিস্টন ছিদ্র দমন ঠান্ডা ঢালাই লোহা গ্রহণ, সিলিন্ডার গ্রহণ করা হয় 35 # পজিশন, স্ট্রোক Φ10000mm ellipsoidal ডিশ শেষ উৎপাদন নিশ্চিত।
খ) 10 বছরের জন্য চাপের মেশিনের ফ্রেম শক্ততা পর্যাপ্ত, ওয়ারেন্টি হওয়া উচিত। উপরের ছাঁচ চাপ ২0 এমপা পর্যন্ত পৌঁছায়, উপরের ও নীচের মরীচির কেন্দ্র পরিবর্ধন ডিগ্রী 1.8 মিমি অতিক্রম করতে পারবে না (যথার্থ চাপ স্তর, বিকৃতি F = Δ / L = 1 / ২500 অর্জন)। সিলিন্ডার পিস্টন ছড় ক্রোম আঁকা এবং পালিশ করা উচিত, মেশিন লোড কম 12 টন হওয়া উচিত।
গ) বিক্রেতা 5 টি টেপ টুলিং, R600, R900, R1200, R1500, R1700 উপাদান QT600-3, স্ট্যাম্প দিয়ে চিহ্নিত করে প্রদান করে।
ঘ) স্বয়ংক্রিয় এবং ম্যানুয়াল অপারেশন ফাংশন সঙ্গে, চাপ গেজ এবং নিয়মিত প্রদর্শন করতে পারে
5. প্রধান বিবরণ
একটি) axial পিস্টন পাম্প, জলবাহী অংশ, বৈদ্যুতিক যন্ত্রপাতি, bearings, reducer, মোটর, তেল মোটর প্রস্তুতকারকের নিম্নরূপ:
অক্ষীয় পিস্টন পাম্প: চীন
Solenoid নির্দেশমূলক ভালভ: চীন
বৈদ্যুতিক যন্ত্রপাতি: এ, পিএলসি প্রোগ্রামেবল কন্ট্রোলার (জাপান মিত্সুবিশি) বি, যোগাযোগকারীরা, সুইচগুলি: শ্নাইডার বা Omron।
বিয়ারিং: প্রধান অংশ (এসকিএফ), অন্য (চীন)
Reducer: চীন
মোটর: চীন
তেল মোটর: চীন
সীল: তেল পাইপ সীল (তাইওয়ান) বি সিলিন্ডার সীল (জাপান নোক, চীন)
খ) ঢালাই স্ট্রিং homogenize যাও জাল গঠন প্রজনন সুপরিচিত হতে হবে।
গ) পেইন্টিং পরে কোন ফাটানোর নিশ্চিত করতে ঝালাইয়ের গঠন এর গ্লসী পৃষ্ঠ অক্সাইড ত্বক যান্ত্রিকভাবে সরানো আবশ্যক।
ঘ) জলবাহী তেলের পরিচ্ছন্নতা নিশ্চিত করার জন্য সমস্ত জলবাহী পাইপগুলি চটকানো চিকিত্সা প্রয়োজন
ই) তেল ট্যাঙ্কের ভেতরের প্রাচীরকে চুনকাম করা এবং চিকিত্সা দেওয়া উচিত এবং তেল প্রতিরোধের রঙে লেপন করা উচিত, যাতে জলবাহী তেলের পরিষ্কারতা নিশ্চিত করা যায়
চ) কারখানা থেকে প্রসবের আগে, উপকরণগুলি antirust paint দিয়ে ব্রাশ করা আবশ্যক।
ছ) একটি বছরের মধ্যে মানের সমস্যা, ইনস্টলেশনের এবং কমিশন সমস্যাগুলি, বিক্রেতার দ্বারা বিনামূল্যে মেরামতের জন্য।
এইচ) উপকরণ মোট ওজন: 416T
আমি মেশিন উপভোগযোগ্য করুক প্রান্তিককরণ প্রদান করি
জ) ইনস্টলেশনের পূর্বে, বিক্রেতাকে ভিত্তি অঙ্কন, সরঞ্জামের লেআউট অঙ্কন এবং প্রাসঙ্গিক প্রযুক্তিগত তথ্য সরবরাহ করতে হবে (যদি প্রয়োজন হয়, তাহলে গ্রাহককে গ্রাহকের সাথে যোগাযোগ করতে পাঠাতে)। ক্রয়কারী ভিত্তি নির্মাণের জন্য দায়ী হতে হবে।
কে) বিক্রেতার কাছে সরঞ্জাম পরিচালন ম্যানুয়াল, বৈদ্যুতিক স্কিমিটিক্স, হাইড্রুলিক স্কিমিটিক্স এবং টিপেটিং টুলিং অঙ্কন সরবরাহ করা উচিত।
l) বিক্রেতার ইনস্টলেশনের জন্য, কমিশন এবং ট্রেনিংয়ের জন্য দায়ী, ক্রেতাকে প্রয়োজনীয় সরঞ্জাম সরবরাহ করা উচিত (যেমন ক্রেনস, ওয়েল্ডিং মেশিন, অক্সিজেন-এসিটিলিন কাটিটিং মেশিন, পিষনকারী চাকা কাটিটিং মেশিন ইত্যাদি) এবং ইনস্টলেশন শ্রমিকদের খাদ্য এবং আবাসন প্রদান করা। 20 ডিশ শেষ উৎপাদন যোগ্যতা হিসাবে, ডিশের বিশিষ্টতা ক্রেতা দ্বারা নির্ধারিত হয়, প্রশিক্ষণ সময় হল এক মাস।
মি) বিক্রেতার দ্বারা সরবরাহিত কর্মক্ষেত্র উপাদান, এবং ক্রেতা দ্বারা উত্পাদিত করা।
n) ক্রেতা দ্বারা উপলব্ধ ফাউন্ডেশন নোঙ্গর বল্টু এবং পাগল
