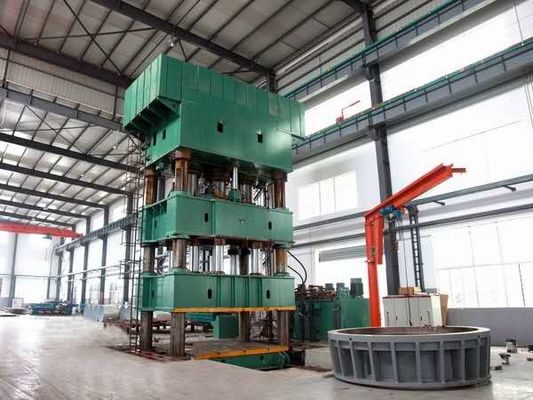

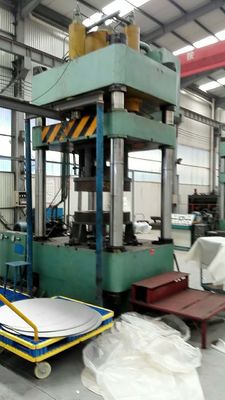

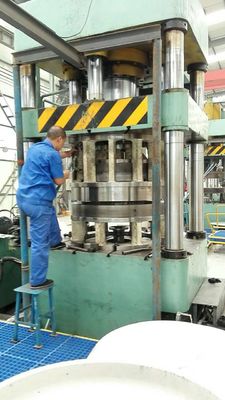

উল্লম্ব হাইড্রোলিক পাওয়ার প্রেস মেশিন

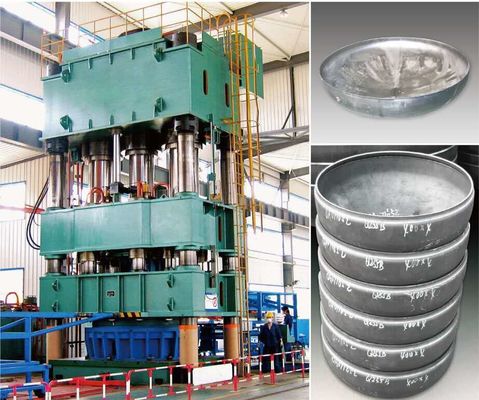

ডিশ শেষ হাইড্রোলিক প্রেস মেশিন 1000 টন সর্বোচ্চ 1000 মিমি বৃত্তাকার এবং উপবৃত্তাকার ডিশ শেষ জন্য

মেশিনের প্রধান ব্যবহার এবং কাজের শর্তঃ

1 ধ্রুবক চাপ উপলব্ধি করতে পারেন, ধ্রুবক স্ট্রোক-দুটি গঠন প্রক্রিয়া, ধারণ চাপ সময় বিলম্ব ফাংশন সেটিং সঙ্গে, সময় বিলম্ব নিয়মিত।কাজ চাপ এবং স্ট্রোক নিয়মের প্রয়োজনীয়তা অনুযায়ী নিয়ন্ত্রিত করা যেতে পারে, এবং অপারেশন সহজ এবং সুবিধাজনক.

2 অ্যাপ্লিকেশন এলাকাঃ সমস্ত অঙ্কন, বাঁক, গঠনের এবং অন্যান্য প্রক্রিয়াতে প্রযোজ্য। বড় অটোমোবাইল, কৃষি যানবাহনের কভার এবং অন্যান্য অংশ। কাঠামো, ডিশ শেষ, স্টেইনলেস স্টিল সিঙ্ক, স্নান ইত্যাদি.জাহাজ, বিমান, মহাকাশ এবং অন্যান্য ক্ষেত্র।

৩টি ঐচ্ছিক আনুষাঙ্গিক বা বৈশিষ্ট্যঃ পঞ্চিং বাফার ডিভাইস, প্রান্ত প্রেস স্লাইডার, ফটো ইলেকট্রিক সুরক্ষা ডিভাইস, সরঞ্জাম পরিবর্তনের জন্য ভাসমান গাইড রেল এবং মোবাইল ওয়ার্কিং প্ল্যাটফর্ম,সরঞ্জাম দ্রুত clamping প্রক্রিয়া, স্ট্রোক, চাপ, গতি ডিভাইস।

4 স্বাধীন জলবাহী সিস্টেম নিয়ন্ত্রণ মন্ত্রিসভা সঙ্গে মেশিন, বৈদ্যুতিক সিস্টেম। সমন্বয় উপলব্ধি করতে পারেন, আধা স্বয়ংক্রিয় দুই ধরনের কাজ উপায়,আধা স্বয়ংক্রিয় অপারেশন পদ্ধতিতে চাপ বজায় রাখা এবং স্বয়ংক্রিয় রিটার্ন ফাংশন আছে.

৫. সরঞ্জামের কাজের শর্তঃ

5.1 সরঞ্জাম কাজের এলাকার তাপমাত্রাঃ -10 ~ 60 সেলসিয়াস (+)

5.২ পাওয়ার সাপ্লাই ভোল্টেজঃ ৩৮০ ভোল্ট থ্রি-ফেজ ফোর ওয়্যার সিস্টেম, ভোল্টেজ ফ্লাকুয়েশন রেঞ্জঃ ৩৮০ ভোল্ট + ১০%, ৫০ হার্জ।

5.3 হাইড্রোলিক সিস্টেম ব্যবহার করে মিডিয়ামঃ N46# - YB অ্যান্টি-ওয়ার হাইড্রোলিক তেল।

মেশিনের প্রধান কাঠামোঃ

১. পুরো মেশিনটি তিনটি বিম কাঠামো।

2 মেশিনের শরীর 45 ইস্পাত welded কাঠামোর জন্য।

3 প্রধান সিলিন্ডার পিস্টন সিলিন্ডার কাঠামো।

4 হাইড্রোলিক সিস্টেম মেশিনের প্রধান শরীরের উপরে বা মাটির ডান দিকে অবস্থিত।

প্রধান পরামিতিঃ

প্রধান কাঠামো এবং কর্মক্ষমতাঃ

চার কলাম হাইড্রোলিক প্রেস মেশিন প্রধানত যান্ত্রিক অংশ, হাইড্রোলিক ট্রান্সমিশন এবং তিনটি অংশের বৈদ্যুতিক নিয়ন্ত্রণ নিয়ে গঠিত।

১. যান্ত্রিক যন্ত্রাংশ:

1.1মেশিনের প্রধান শরীর, প্রধান সিলিন্ডার, পাম্পিং স্টেশন, অপারেটিং ক্যাবিনেট এবং অন্যান্য উপাদান।

1.2 মেশিন প্রধান শরীর 45 # ইস্পাত ঢালাই কাঠামো হয়. চাপ নির্মূল করতে উচ্চ তাপমাত্রা annealing চুলা মাধ্যমে, যাতে ভাল, ছোট বিকৃতি বজায় রাখার সঠিকতা.Ram একটি ফ্ল্যাঞ্জ দ্বারা মাস্টার সিলিন্ডার পিস্টন সঙ্গে সংযুক্ত করা হয়, এবং পিস্টন একটি গাইড এবং বিরোধী deflection ক্ষমতা দিয়ে সজ্জিত করা হয়. নির্ভুলতা এবং ব্যবহার প্রভাব নিশ্চিত করতে পারেন. এবং worktable প্যাড টি স্লট আছে,আপনি ট আকৃতির বোল্ট ব্যবহার করতে পারেন workpiece এবং টুলিং ইনস্টল করতেব্যবহারকারীর চাহিদা অনুযায়ী T স্লট আকার এবং দূরত্ব।

1.3 মাস্টার সিলিন্ডারঃ প্রধান সিলিন্ডারটি একটি একক পিস্টন সিলিন্ডার কাঠামো। তেল সিলিন্ডারটি উপরের ক্রস বিমের গর্তে এবং সিলিন্ডারের বাদামের মাধ্যমে সংযুক্ত করা হয়,পিস্টন নীচে flange দ্বারা ram সঙ্গে সংযুক্ত করা হয়. পিস্টন রড পৃষ্ঠ শক্তীকরণ চিকিত্সা।

1.4 চাপ সেন্সর সনাক্তকরণ এবং সেটিং ব্যবহার করে মাস্টার সিলিন্ডার চাপ, চাপ ধরে রাখার ফাংশন সহ প্রধান সিলিন্ডার, যার মধ্যে সময় স্বয়ংক্রিয়ভাবে চাপ পূরণ করতে পারে,চাপ হ্রাস সীমা চাপ ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী সেট করা যেতে পারে. চাপ পরিমাপ সনাক্তকরণ এবং দূরবর্তী চাপ নিয়ন্ত্রণ ভালভ সমন্বয়.

1.5 র্যামের স্ট্রোক পজিশনটি লিনিয়ার ডিসপ্লেসমেন্ট সেন্সর দ্বারা সনাক্ত করা হয় এবং নিয়ন্ত্রিত হয়; হাইড্রোলিক প্যাডের স্ট্রোক পজিশনটি প্রক্সিমিটি সুইচ দ্বারা নিয়ন্ত্রিত হয়,এবং রক্ষণাবেক্ষণ সুবিধাজনক.

1.6 তেল সিলিন্ডারটি মূলত উচ্চমানের সিলিং রিং দিয়ে সিল করা হয় (একটি অন্তর্নির্মিত চারটি তেল সিল, তিনটি তামার গাইড বেল্ট সহ), তেল সিলিন্ডারের ফুটো এড়ানোর জন্য, এবং এটির ভাল পরিধান প্রতিরোধ ক্ষমতা রয়েছে,সেবা জীবন বাড়ানোর জন্য.

1.7 রঙ মেশিনের চেহারা রঙ ব্যবহারকারী দ্বারা প্রস্তুত করা হয়।

ডিশের শেষের অঙ্কনঃ

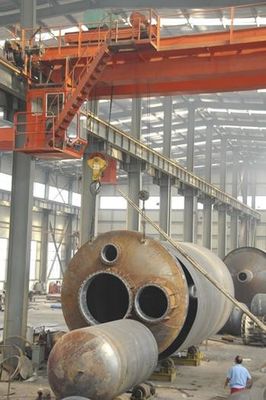

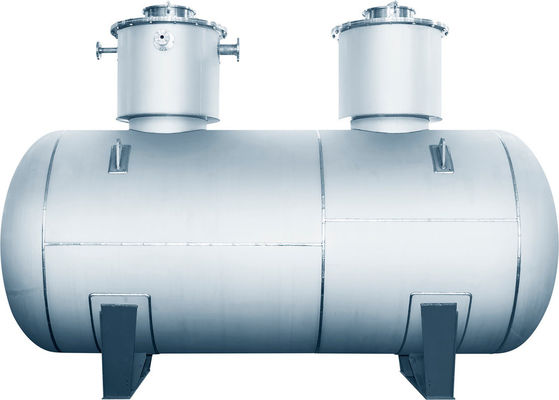

ডিশের শেষের ছবি
