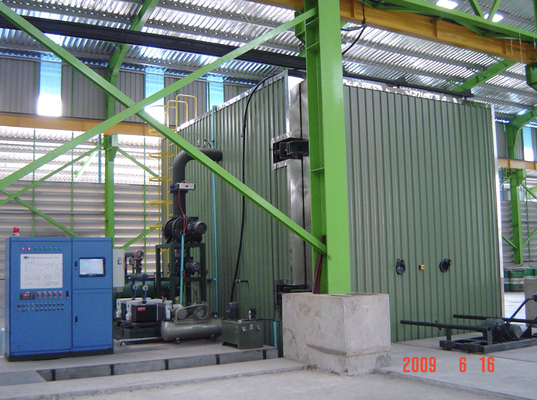

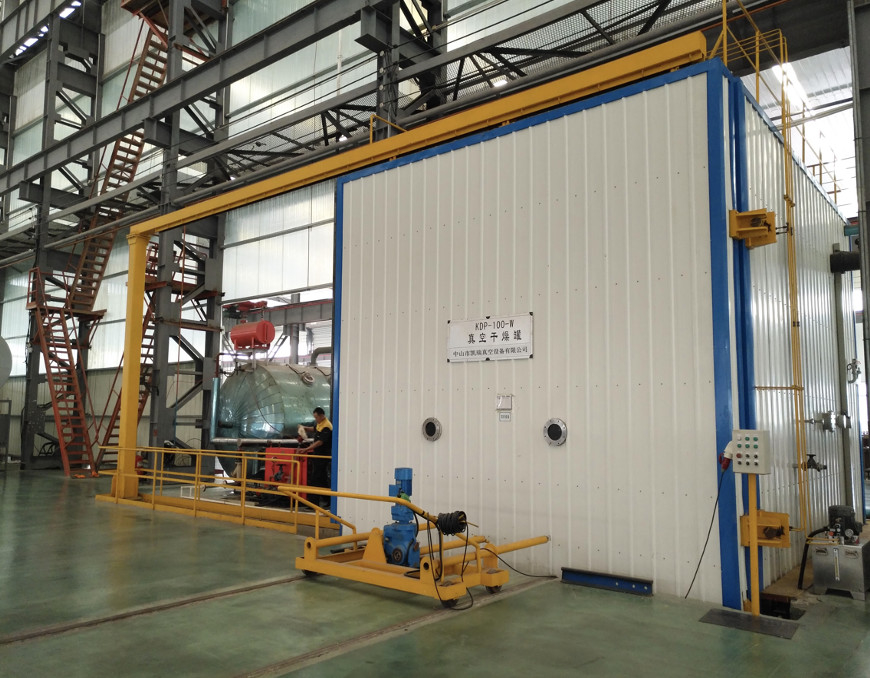

শুকানোর জন্য পিএলসি ভ্যাকুয়াম ট্রান্সফরমার ওভেন ভেরিয়েল প্রেসার 6000x4000x5000

KD-6000×4000×5000

ট্রান্সফরমার ভ্যাকুয়াম শুকানোর সরঞ্জাম

প্রযুক্তিগত প্রস্তাব এবং উদ্ধৃতি

পরিবর্তনশীল চাপ ভ্যাকুয়াম শুকানোর সরঞ্জাম আমাদের কোম্পানি দ্বারা জার্মান বিশেষজ্ঞ জে অনুযায়ী তৈরি করা হয়েছে ডঃ মুর (ডিআর, এমওএলএল) দ্বারা প্রস্তাবিত শুকানোর নীতিটি ভ্যাকুয়াম শুকানোর সরঞ্জামগুলির নকশা এবং তৈরিতে আমাদের অভিজ্ঞতার ভিত্তিতে তৈরি করা হয়েছে।সরঞ্জামগুলি প্রধানত তেল নিমজ্জিত ট্রান্সফরমার, ট্রান্সফরমার এবং ক্যাপাসিটরগুলির দেহ শুকানোর জন্য ব্যবহৃত হয়, যা প্রচলিত ভ্যাকুয়াম শুকানোর তুলনায় শুকানোর সময় 40 ~ 50% কমাতে পারে।এটি নির্ভরযোগ্য কর্মক্ষমতা, উচ্চ দক্ষতা এবং শক্তি সঞ্চয় সহ একটি প্রক্রিয়া সরঞ্জাম।

কোম্পানীর প্রয়োজনীয়তা অনুসারে এবং আমাদের কোম্পানীর পরিবর্তনশীল চাপ শুকানোর সরঞ্জামগুলির নকশার বৈশিষ্ট্যগুলির সাথে সমন্বয়ে, নিম্নলিখিত প্রযুক্তিগত প্রস্তাবটি এতদ্বারা প্রণয়ন করা হয়েছে:

• সরঞ্জামের মূল উদ্দেশ্য

220KV বা তার নিচের ভোল্টেজ লেভেল সহ ট্রান্সফরমার বা অন্যান্য বৈদ্যুতিক পণ্যের শুকানোর জন্য সরঞ্জামগুলি ব্যবহার করা হয়।পার্টি বি পণ্যের চিকিত্সার জন্য প্রক্রিয়া প্রয়োজনীয়তা এবং গুণমানের প্রয়োজনীয়তার গ্যারান্টি দেবে এবং তিনটি ভোল্টেজ স্তরের জন্য প্রক্রিয়া চিকিত্সা স্কিম এবং প্রাসঙ্গিক নিয়ন্ত্রণ পদ্ধতি প্রদান করবে, যথা 220KV, 110KV এবং 35KV৷

• সরঞ্জামের প্রধান প্রযুক্তিগত বৈশিষ্ট্য

এই সরঞ্জামগুলির সেটটিতে নিম্নলিখিত প্রযুক্তিগত বৈশিষ্ট্য রয়েছে:

1. এটির একটি যুক্তিসঙ্গত ভ্যাকুয়াম সিস্টেম ডিজাইন রয়েছে এবং শুকানোর সময় ভ্যাকুয়াম পাম্পে কার্যকরভাবে জল দূষণ এড়াতে কনডেন্সার থেকে যথেষ্ট কনডেনসেট নিঃসৃত হয়।

2. ঘূর্ণমান ভ্যান ভ্যাকুয়াম পাম্প পরিবেশ বান্ধব ভ্যাকুয়াম পাম্প গ্রহণ করে, এবং ধোঁয়াবিহীন চিকিত্সা সরাসরি বাড়ির ভিতরে ছেড়ে দেওয়া যেতে পারে।

3. গরম করার প্রক্রিয়া চলাকালীন, শরীরের বিভিন্ন তাপমাত্রা অনুসারে, ভ্যাকুয়াম ট্যাঙ্কের চাপ পর্যায়ক্রমে স্বয়ংক্রিয় চাপ পরিবর্তনের মাধ্যমে একটি নির্দিষ্ট মান হ্রাস করে, যা শরীরের নিরোধক জলের বাষ্পীভবনের জন্য সবচেয়ে উপযুক্ত পরিস্থিতি তৈরি করে। , যাতে শুকানোর প্রক্রিয়ায় জল বাষ্পীভবন প্রক্রিয়া যুক্তিসঙ্গত অবস্থায় থাকে।

4. সরঞ্জামগুলি পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়ার সমন্বয়ের মাধ্যমে শুকানোর প্রক্রিয়ায় আয়রন কোরের মরিচা সমস্যা সমাধান করতে পারে।

5. সরঞ্জামগুলির অটোমেশন স্তর এবং পণ্যগুলির প্রক্রিয়াকরণ প্রযুক্তি স্তর গার্হস্থ্য উন্নত স্তরে পৌঁছতে পারে এবং প্রক্রিয়াজাত পণ্যগুলির গুণমান শিল্পের উচ্চতর পণ্যগুলির স্তরে পৌঁছতে পারে।

6. এই সরঞ্জাম উত্পাদন এবং ব্যবহারের নিরাপত্তা নিশ্চিত করতে পারেন.

三,সরঞ্জামের প্রধান উপাদান

1. সরঞ্জামের পুরো সেটের প্রধান উপাদানগুলি নিম্নরূপ:

1.1 একটি ভ্যাকুয়াম শুকানোর ট্যাঙ্ক;

1.2 দরজা খোলার প্রক্রিয়া এবং পোর্টাল ফ্রেমের একটি সেট;

1.3 ভ্যাকুয়াম সিস্টেমের এক সেট;

1.4 নিম্ন-তাপমাত্রার ঘনীভবন সিস্টেমের একটি সেট;

1.5 হিটিং সিস্টেমের দুটি সেট

1.6 বায়ুসংক্রান্ত পাইপলাইন সিস্টেমের একটি সেট;

1.7 কুলিং ওয়াটার সিস্টেমের একটি সেট;

1.8 জলবাহী সিস্টেমের এক সেট;

1.9 নিয়ন্ত্রণ এবং পরিমাপ সিস্টেমের একটি সেট।

2,সাইটের প্রয়োজনীয়তা (পার্টি A দ্বারা প্রদত্ত) এবং সহযোগিতা পার্টি A-কে প্রদান করতে হবে:

রেটেড পাওয়ার: 200kW, 380V, 50Hz, থ্রি-ফেজ, পাওয়ার সাপ্লাই পার্টি B-এর বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের সাথে সংযুক্ত

শীতল জল: চাপ ＞ 0.1MPa, সঞ্চালন জলের ট্যাঙ্ক ＞ 8m3.

যন্ত্রপাতি মেঝে এলাকা: 7000 × 5000 মিমি, পিট: 7000 × পাঁচ হাজার × 450 মিমি লম্বা × চওড়া × উচ্চ)

সংকুচিত বায়ু: 0.4-0.6Mpa, খরচ 0.2 m3/মিনিট

3,প্রতিটি সিস্টেমের গঠন, কাঠামোগত প্রয়োজনীয়তা এবং প্রযুক্তিগত পরামিতি

3.1,ভ্যাকুয়াম শুকানোর ট্যাঙ্ক:

3.1.1 শুকানোর ট্যাঙ্কের কার্যকরী অভ্যন্তরীণ মাত্রা 6000 × চার হাজার × 5000 মিমি (দীর্ঘ × চওড়া × উচ্চতা), অনুভূমিক প্রকার, কার্যকর উচ্চতা ট্যাঙ্কের লোড বহনকারী ফ্ল্যাট গাড়ি থেকে ট্যাঙ্কের শীর্ষের ভেতরের দেয়াল পর্যন্ত উচ্চতাকে বোঝায়। , ট্যাঙ্কের দরজাটি দরজা খুলতে বৈদ্যুতিকভাবে সরানো হয়, হাইড্রোলিকভাবে লক করা হয় এবং ট্যাঙ্কের দরজাটি 4000 × 5000 মিমি মুখ খোলা দ্বারা নিয়ন্ত্রিত হয়

3.1.2 ঠাণ্ডা অবস্থায় ভ্যাকুয়াম ডিগ্রী সীমা হবে ≤ 50Pa, ঠাণ্ডা অবস্থায় ভ্যাকুয়াম ট্যাঙ্কটি 100Pa এ পাম্প করার সময় হবে ≤ 60 মিনিট, এবং লোডহীন ঠান্ডা অবস্থায় বায়ু ফুটো হওয়ার হার হবে ≤ 200Pa · L/ S (পরিমাপ পরিসীমা 50Pa থেকে 720Pa)।

3.1.3 ট্যাঙ্কটি চার দিকে তাপ স্থানান্তর তেল ড্রেন পাইপ দ্বারা উত্তপ্ত হয়।

3.1.4 রক উল ট্যাঙ্কের বাইরে তাপ নিরোধক ব্যবহার করা হয় এবং রঙিন স্টিলের প্লেট আর্মারিং এর জন্য ব্যবহার করা হয়।বাহ্যিক পৃষ্ঠের সর্বোচ্চ তাপমাত্রা পরিবেষ্টিত তাপমাত্রার চেয়ে 25 ℃ বেশি হবে না (জাতীয় মান অনুযায়ী)।

3.1.5 ট্যাঙ্ক ফ্ল্যাঞ্জ সিল রিং একটি উচ্চ তাপমাত্রা প্রতিরোধী এবং দীর্ঘ-জীবন বিশেষ-আকৃতির সীল রিং, 2 বছরেরও বেশি কার্যকর পরিষেবা জীবন সহ।ট্যাঙ্ক ফ্ল্যাঞ্জ দীর্ঘ ব্যবহারের পরে বিকৃত হবে না।

3.1.6 বিধান 5.8 × 3.8M, উচ্চতা ≤ 0.35M, লোড বহনকারী 50T ট্রলি।ট্রলি বড় ট্রান্সফরমার (100T, তিনটি ফুলক্রাম) এবং ভ্যাকুয়াম ট্যাঙ্কে উচ্চ তাপমাত্রা সহ্য করতে পারে।ট্রলি বৈদ্যুতিক ট্র্যাকশন হেড দ্বারা চালিত হয়, যা ট্যাঙ্কে প্রবেশ এবং প্রস্থান করার জন্য সুবিধাজনক।

3.2,দরজা খোলার প্রক্রিয়া এবং পোর্টাল ফ্রেম

3.2.1, ট্যাঙ্কের দরজাটি দরজা খোলার জন্য বৈদ্যুতিক দিক থেকে সরানো হয়েছে, হাইড্রোলিকভাবে লক করা হয়েছে এবং প্রতিটি ক্রিয়া রয়েছে।ট্র্যাভেল সুইচটি সুরক্ষার জন্য ইন্টারলক করা হয়েছে..

3.2.2, এটি ট্যাঙ্ক ডোর ট্রাভার্স গ্যান্ট্রি, ড্রাইভ রিডুসার এবং ট্রান্সমিশন মেকানিজম নিয়ে গঠিত।

3.3,শুন্য পদ্ধতি

3.3.1, ভ্যাকুয়াম সিস্টেমটি SV-300+SV-300+SV-300 (তিনটি) হিসাবে কনফিগার করা হয়েছেলেবোল্ড পাম্পভ্যাকুয়াম পাম্প)/ZJP-600/ZJP-1200 (মোট পাঁচটি ভ্যাকুয়াম পাম্প), এবং সিস্টেমের সর্বোচ্চ পাম্পিং গতি হল 1200L/S।ভ্যাকুয়াম সিস্টেম (পাম্প এবং ভালভ সহ) ক্রমানুসারে স্বয়ংক্রিয়ভাবে কাজ করে।

3.3.2, ভ্যাকুয়াম সিস্টেমের প্রধান ভালভ উচ্চ নির্ভরযোগ্যতা এবং উচ্চ বিশ্বস্ত বায়ুসংক্রান্ত প্রধান ভালভ হতে হবে, এবং সিস্টেমটি বায়ুসংক্রান্ত ভালভ, ইলেক্ট্রোম্যাগনেটিক ভেন্ট ভালভ, চাপ সেন্সর, ভ্যাকুয়াম পাইপলাইন এবং বিভিন্ন আনুষাঙ্গিক দিয়ে সজ্জিত করা উচিত।

3.3.3, ট্যাঙ্ক থেকে নিষ্কাশিত গ্যাস অবশ্যই কনডেন্সার দ্বারা ঠাণ্ডা এবং পানিমুক্ত করতে হবে।

3.3.4, সিস্টেম কনফিগারেশন এবং ইনস্টলেশন, অপারেশন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।

3.4,নিম্ন তাপমাত্রা ঘনীভবন সিস্টেম

3.4.1 একটি অনুভূমিক কনডেন্সার ভ্যাকুয়াম ট্যাঙ্ক থেকে নিষ্কাশিত গ্যাস জলকে ঘনীভূত করতে ব্যবহার করা হয় এবং ভ্যাকুয়ামের ক্ষতি না করে ম্যানুয়াল নিষ্কাশনের কাজ করে৷

3.4.2 চমৎকার তাপ স্থানান্তর কর্মক্ষমতা সহ স্টেইনলেস স্টীল টিউব কনডেন্সার কনডেন্সার টিউব হিসাবে ব্যবহার করা হবে।

3.4.3 কনডেনসারের একটি ভাল ঘনীভবন প্রভাব নিশ্চিত করতে 10 ℃ কম তাপমাত্রার জল সরবরাহ করতে সিস্টেমটি একটি নিম্ন তাপমাত্রার জল চিলার (ঝংশান কাইরুই) দিয়ে সজ্জিত।

3.5,হিটিং সিস্টেমের দুটি সেট

3.5.1 সরঞ্জামের এই সেটটি বৈদ্যুতিক গরম দ্বারা উত্তপ্ত হয়, দুটি সেট।তাপ স্থানান্তর তেল সঞ্চালন গরম করার মাধ্যম হিসাবে ব্যবহৃত হয়।মোট গরম করার ক্ষমতা হল 144kw (দুই সেট), এবং তাপমাত্রা নিয়ন্ত্রণের সঠিকতা হল ≤± 3 ℃।

3.5.2 সিস্টেমটি বৈদ্যুতিক গরম করার কেন্দ্র, উচ্চ-তাপমাত্রার পাইপলাইন পাম্প, ফিল্টার, উচ্চ-তাপমাত্রা ভালভ, চাপ পরিমাপক, তাপমাত্রা সেন্সর, পাইপলাইন এবং আনুষাঙ্গিকগুলির সমন্বয়ে গঠিত।সরঞ্জাম পরিসরের মধ্যে সমস্ত গরম করার পাইপলাইনগুলি SUS430 স্টেইনলেস স্টীল শীট দিয়ে সজ্জিত, এবং রক উলের পাইপগুলি উত্তাপযুক্ত।

3.6,বায়ুসংক্রান্ত পাইপলাইন সিস্টেম

3.6.1 সরঞ্জামের সুযোগের মধ্যে বায়ুসংক্রান্ত ভালভের জন্য বায়ু সরবরাহ করুন।

3.6.2 সিস্টেমটি 0.2m3 এয়ার কম্প্রেসার, এয়ার সোর্স ট্রিপলেট, পাইপলাইন, ভালভ ইত্যাদি নিয়ে গঠিত।

3.6.3 কাজের চাপ 0.4-0.6Mpa।

3.7,কুলিং ওয়াটার সিস্টেম

3.7.1 ভ্যাকুয়াম সিস্টেমটি স্বাধীন সার্কুলেটিং কুলিং ওয়াটার দ্বারা ঠান্ডা হয়, যা এয়ার-কুলড চিলার, প্রেসার গেজ, ফিল্টার, ভালভ এবং পাইপলাইনের সমন্বয়ে গঠিত।

3.7.2 কুলিং ওয়াটার সিস্টেম আলাদাভাবে নিয়ন্ত্রিত হয়।শীতল জলের চাপ অপর্যাপ্ত হলে, প্রধান নিয়ন্ত্রণ ব্যবস্থায় অ্যালার্ম দেওয়া হবে।

3.8 হাইড্রোলিক সিস্টেম

3.8.1 এটি ট্যাঙ্কের দরজা লক করতে ব্যবহৃত হয়।

3.8.2 সিস্টেমটি হাইড্রোলিক স্টেশন, হাইড্রোলিক সিলিন্ডারের 4 টি গ্রুপ, পাইপলাইন, ভালভ ইত্যাদি নিয়ে গঠিত।

3.9,পরিমাপ এবং নিয়ন্ত্রণ ব্যবস্থা (টাচ স্ক্রিন)

3.9.1 সমন্বিত বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট।স্বয়ংক্রিয় নিয়ন্ত্রণ এবং ম্যানুয়াল অপারেশন দুটি মোড প্রদান করা হয়.

3.9.2 প্রধান নিয়ন্ত্রণ উপাদান হিসাবে, প্রোগ্রামেবল কন্ট্রোলার + টাচ স্ক্রিন পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়া চালাতে পারে এবং নিম্নলিখিত ফাংশন রয়েছে:

তাপমাত্রা এবং ভ্যাকুয়াম সনাক্তকরণ, প্রদর্শন এবং সঞ্চয়।

টাচ স্ক্রিন প্রক্রিয়া প্রবাহ চার্ট এবং প্রতিটি সরঞ্জাম ইউনিটের অপারেশন স্থিতি নিয়ন্ত্রণ করে এবং প্রদর্শন করে।

শুকানোর প্রক্রিয়া চলাকালীন, চিকিত্সা করা পণ্যগুলির বৈশিষ্ট্য অনুসারে প্রক্রিয়ার পরামিতিগুলি নির্বাচন করুন এবং প্রয়োজনীয় হিসাবে প্রক্রিয়ার পরামিতিগুলি পরিবর্তন করুন।

পাম্প এবং ভালভের মধ্যে ইন্টারলক এবং ইন্টারলক।

অপর্যাপ্ত বায়ুচাপ এবং জলের চাপের জন্য অ্যালার্ম ডিভাইস উপলব্ধি করুন।

স্বয়ংক্রিয়ভাবে শুকানোর প্রক্রিয়া চালানো.

স্বয়ংক্রিয়ভাবে শুকানোর শেষ পয়েন্ট বিচার করুন।

3.9.4 Mitsubishi প্রোগ্রামেবল কন্ট্রোলার (Mitsubishi FX সিরিজ PLC) পরিবর্তনশীল চাপ শুকানোর প্রক্রিয়ার নিয়ন্ত্রণ স্বয়ংক্রিয়ভাবে সম্পূর্ণ করতে পারে।

3.9.5 ডিজিটাল ভ্যাকুয়াম গেজ ভ্যাকুয়াম পরিমাপের জন্য ব্যবহার করা হবে।

3.9.6 Yuguang ডিজিটাল ডিসপ্লে তাপমাত্রা নিয়ন্ত্রক দুটি সেট তাপমাত্রা নিয়ন্ত্রণের জন্য ব্যবহার করা হয়, এবং তাপমাত্রা নিয়ন্ত্রণ নির্ভুলতা ± 3 ℃.

3.9.7 সলিড স্টেট রিলে তাপমাত্রার প্রধান নিয়ন্ত্রণ উপাদান হিসাবে গৃহীত হয়।

3.9.8 অন্যান্য নিয়ন্ত্রণ উপাদান দেশীয় এবং বিদেশী উচ্চ মানের ব্র্যান্ডের পণ্য হতে হবে.

3.10,অন্যান্য প্রযুক্তিগত প্রয়োজনীয়তা

3.10.1, প্রতিটি সিস্টেম এবং পাইপলাইনের বাহ্যিক পৃষ্ঠ বিভিন্ন রং দিয়ে চিহ্নিত করা হয়েছে।

四,সরঞ্জাম কনফিগারেশনের আইটেমাইজড উদ্ধৃতি তালিকা

五,সরঞ্জাম কনফিগারেশন তালিকা

SV-300 Leybold পাম্প
