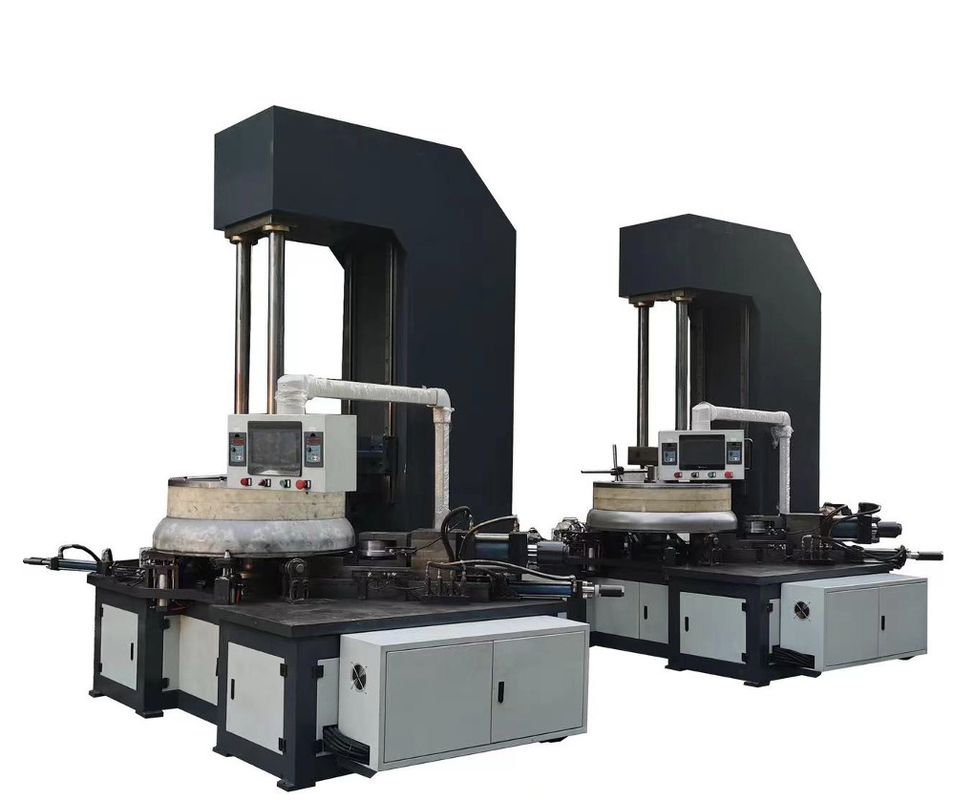

সিএনসি ডিশ এন্ড কাটিং এবং সঙ্কুচিত কম্বাইন মেশিন

সিএনসিথালা প্রান্ত প্রান্ত কাটা এবং সঙ্কুচিত মেশিন

1,প্রযুক্তিগত প্রয়োজনীয়তা:

1) মেশিন টুলের পরিকল্পিত অনমনীয়তা s30408 ​​/ SUS 304 / 2B -- 8 মিমি স্টেইনলেস স্টীল ডিশ কাটিং এবং সঙ্কুচিত প্রক্রিয়াকরণে পৌঁছাতে পারে;

2) চাপ সিলিন্ডার সমর্থন cantilevered গঠন, এবং বাম এবং ডান স্থান পৃথক করা হয় (এটি X-আকৃতির গঠন fuselage ব্যবহার করার সুপারিশ করা হয়), এবং অনমনীয়তা জাতীয় মান প্রয়োজনীয়তা পূরণের প্রয়োজন হয়;

3) ডবল স্টেশন সঙ্কুচিত, এবং ভিতরের এবং বাইরের থালা কাটার মেশিন 3000 মিমি ডিশ প্রক্রিয়াকরণের জন্য উপযুক্ত, ক্রেতার পণ্য অঙ্কনের প্রযুক্তিগত প্রয়োজনীয়তা পূরণ করে এবং দুটি সঙ্কুচিত গঠন গ্রহণ করে;

4) সিলিন্ডার গ্রহণকারী একটি সহায়ক উপাদান রয়েছে (সিলিন্ডার গ্রহণকারী সহায়ক উপাদান কেন্দ্রীকরণ এবং সমতলকরণ ফাংশনের প্রয়োজনীয়তা পূরণ করে এবং পাওয়ার ব্যর্থতার পরে পড়ে যাওয়া অবস্থায় থাকে)।রোবট ওয়ার্কপিসটিকে সহায়ক উপাদান গ্রহণকারী সিলিন্ডারে পরিবহন করে এবং সিলিন্ডারটি ওয়ার্কপিসটিকে নেকিং স্টেশনে রাখার জন্য নেমে আসে।যখন জ্যাকিং সিলিন্ডার উত্তোলন করা হয়, ওয়ার্কপিস কেন্দ্রটি প্রায় 300 মিমি উঁচু হয়;

5) টাকু কেন্দ্রটি একটি জ্যাকিং সিলিন্ডার দিয়ে সজ্জিত, যা ওয়ার্কপিস লোড এবং আনলোড করার জন্য সুবিধাজনক

6) ট্রে এবং টিপে ডাই বিরোধী স্ক্র্যাচ ডিভাইস দিয়ে সজ্জিত করা হয়;

7) এক্সটার্নাল সাপোর্ট ফিডিং ডিভাইস কনফিগার করা হয়েছে।পরিবর্তিত অবস্থানে ম্যানুয়াল খাওয়ানোর পরে, সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে খাওয়াবে

8) সরঞ্জাম 4M দীর্ঘ এবং 3m চওড়া।ওয়ার্কপিস ফিডিং (ট্রে) এর উচ্চতা 300 মিমি এবং 350 মিমি, এবং সিলিন্ডার চাপার খোলার উচ্চতা 400-500 মিমি;

9) ইকুইপমেন্ট অপারেশন প্যানেলের ইন্সটলেশন মোড হল ক্যান্টিলিভার টাইপ, যার অপারেশন উচ্চতা প্রায় 1600 মিমি এবং একটি ঘূর্ণনযোগ্য কোণ 180 ° এর বেশি।এটি ম্যানুয়াল অপারেশন এবং স্বয়ংক্রিয় অনলাইন অপারেশন রূপান্তরের জন্য ব্যবহার করা যেতে পারে।ফিউজলেজে একটি জরুরি স্টপ বোতাম রয়েছে

2,কর্মধারা:

থালাটি ম্যানুয়ালি (বা রোবট) কনভেয়িং লাইন থেকে "সঙ্কুচিত মেশিনের ফিডিং ট্রের উপরে" এর সহায়ক জ্যাকিং সিলিন্ডারে (প্রাথমিক অবস্থায়) পরিবহন করা হয়, সিলিন্ডারের উপরে অবস্থান (জ্যাকিং আপ স্টেট) -- প্রবেশ করতে স্টার্ট বোতাম টিপুন মেশিন টুলের প্রসেসিং স্টেট -- রিসিভিং ট্রে এর ঘূর্ণন -- জ্যাকিং সিলিন্ডারের ইজেকশন -- লিফটিং সিলিন্ডারের প্রত্যাহার -- ওয়ার্কপিস পজিশনিং সিলিন্ডারে পার্ক করা হয় -- প্রেসিং সিলিন্ডার নিচে নেমে আসে -- ওয়ার্কপিস হওয়ার পর চাপা -- পিছনের অক্জিলিয়ারী সিলিন্ডারের নিষ্কাশন নীচে পড়ে -- ওয়ার্কপিস ঘূর্ণন -- কাটা -- প্রাথমিক সঙ্কুচিত (সঙ্কুচিত সমাপ্তি, প্রাথমিক সঙ্কুচিত কাটার থেকে প্রস্থান) -- সেকেন্ডারি নেকিং (সঙ্কুচিত হওয়া সম্পূর্ণ হওয়া, সেকেন্ডারি সঙ্কুচিত হওয়া প্রত্যাহার কাটার) - সঙ্কুচিত সমাপ্তি - প্রেসিং সিলিন্ডারের প্রত্যাহার - ইজেকশন সিলিন্ডার দ্বারা ওয়ার্কপিসটি বের করা - ওয়ার্কপিসে রিসিভিং ট্রেটির ঘূর্ণন - ইজেকশন সিলিন্ডারের প্রত্যাহার - বের করারিসিভিং ট্রে এর আয়ন -- রোবট বা ম্যানুয়ালি ডিশ অপসারণ -- শেষ

3,সরঞ্জাম কনফিগারেশন প্রয়োজনীয়তা:

1) বৈদ্যুতিক নিয়ন্ত্রণ অংশ:

ডেল্টা সিরিজ পিএলসি নিয়ন্ত্রণ, প্লাস ডেল্টা (বা ভিনাইলন) টাচ স্ক্রিন, সাধারণ অপারেশন এবং স্থিতিশীল কর্মক্ষমতা।মেশিন বডি জরুরী স্টপ বোতাম দিয়ে সজ্জিত, যা যথাক্রমে কন্ট্রোল বক্স এবং মেশিনে সাজানো হয় এবং ফুটো সুরক্ষা যন্ত্রপাতি দিয়ে সজ্জিত।PLC সম্প্রসারণ স্থান বৈদ্যুতিক ক্যাবিনেটে সংরক্ষিত আছে (পিএলসি ইনপুট/আউটপুট নিয়ন্ত্রণ পয়েন্টের সংখ্যা প্রতিটি 5 পয়েন্টের কম হবে না)।রিলে স্নাইডার ব্র্যান্ড গ্রহণ করে।টাচ স্ক্রিন ম্যানুয়াল, স্বয়ংক্রিয় সেটিং, প্যারামিটার সেটিং, ফল্ট ডিসপ্লে, ঐতিহাসিক ডেটা, নেকিংয়ের সময় অপারেশন স্ট্যাটাস এবং অন্যান্য তথ্য প্রদর্শন করতে পারে

2) বায়ুসংক্রান্ত অংশ:

AIRTAC বায়ুসংক্রান্ত উপাদান ব্যবহার করুন (সোলেনয়েড ভালভ, সিলিন্ডার, ইত্যাদি);

3) জলবাহী অংশ:

স্ট্যান্ডার্ড ভার্টিব্রাল ব্র্যান্ড (তাইচুয়াং) এর হাইড্রোলিক উপাদানগুলি গ্রহণ করুন, তেল সিলিন্ডারটি মানক ভার্টিব্রাল তেল সিলিন্ডার গ্রহণ করে, হাইড্রোলিক সোলেনয়েড ভালভ (তাইচুয়াং), এবং হাইড্রোলিক উচ্চ-চাপ পাইপলাইন এবং সংযোগকারী হল মানক ভার্টিব্রাল অংশ;

4,সরঞ্জাম পণ্য বিবরণ:

1. সরঞ্জাম একটি চার স্টেশন নকশা গ্রহণ.বিভিন্ন প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে, এটি একই সময়ে বা একটি পৃথক স্টেশনে কাজ করতে পারে।

2. workpiece গতি বিভিন্ন প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী সামঞ্জস্য করা যেতে পারে.

3. দুটি স্টেশন নেকিং ছুরি স্বাধীনভাবে নিয়ন্ত্রিত, যা অপারেশন এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক

5,সরঞ্জাম পরামিতি:

1. সরঞ্জাম 1000mm ব্যাস সঙ্গে workpieces জন্য সঙ্কুচিত, প্রান্ত কাটিয়া সঞ্চালন করতে পারেন.

2. প্রধান মোটর: 15kw-4 (গতি সামঞ্জস্যযোগ্য)।

3. নেকিং উপাদান Cr12MoV বা আরও ভাল হতে হবে

4. সঙ্কুচিত ফিটিং শ্যাফ্টের জন্য 40Cr quenching এবং tempering গৃহীত হয়, এবং ভারবহনের জন্য রোলার বিয়ারিং গৃহীত হয়

5. স্লাইডিং ব্লক ইস্পাত তাপ চিকিত্সা অংশ তৈরি করা হয়.

6. জলবাহী চাপ হল 14MPa

7. জলবাহী চাপ স্টেশনের কাজ মোটর শক্তি: 3kw

8. হাইড্রোলিক চাপ: 14MPa

9. নিয়ন্ত্রণ অংশের পিএলসি এবং টাচ স্ক্রিন কাজ করা সহজ এবং কর্মক্ষমতা স্থিতিশীল।মেশিন বডি জরুরী স্টপ বোতাম দিয়ে সজ্জিত, যা যথাক্রমে কন্ট্রোল বক্স এবং মেশিন টেবিলে সাজানো হয়।ফুটো সুরক্ষা যন্ত্রপাতি সজ্জিত করা হয়.PLC সম্প্রসারণ স্থান বৈদ্যুতিক ক্যাবিনেটে সংরক্ষিত।(পিএলসি ইনপুট/আউটপুট কন্ট্রোল পয়েন্টের সংখ্যা প্রতিটি 3 পয়েন্টের কম হবে না)

10. টাচ স্ক্রিন ম্যানুয়াল, স্বয়ংক্রিয়, প্যারামিটার সেটিং, ফল্ট ডিসপ্লে, ঐতিহাসিক ডেটা, নেকিংয়ের সময় অপারেশন স্ট্যাটাস এবং অন্যান্য তথ্য প্রদর্শন করে

11. 1 জন / মেশিন, একটি ওয়ার্কপিস সম্পূর্ণ করতে প্রায় 2 মিনিট।

12. যান্ত্রিক মাত্রা: 4000x3500x3000 (L * w * h) X-আকৃতির নীচের শরীর

ওয়ার্কবেঞ্চের উচ্চতা মাটি থেকে 1100 মিমি এবং খোলার উচ্চতা 850 মিমি।

13. মোট যান্ত্রিক ওজন: প্রায় 9000-10000kg

14. ওয়ার্কপিস গতি: 40-150 আরপিএম

15. নেকিং ডাই উপাদান: Cr12।

16. 380V তিন-ফেজ চার তার।

17. একাধিক জরুরী স্টপ বোতাম এবং ফুটো সুরক্ষা যন্ত্রপাতি দিয়ে সজ্জিত।

18. স্টার্টআপ দুটি বোতাম দ্বারা নিয়ন্ত্রিত হয়।

19. পার্টি A-এর প্রয়োজনীয়তা অনুসারে ফিউজলেজের রঙ আঁকা হবে, এবং সরঞ্জামের নেমপ্লেট, লুব্রিকেশন নেমপ্লেট (তৈলাক্তকরণ পয়েন্ট, তেল গ্রেড, ফিলিং সাইকেল), পণ্য প্রক্রিয়াকরণের সঠিকতা এবং ফিড কার্ভ নেমপ্লেট ফিউজলেজে চিহ্নিত করা হবে।
